科幻风格概念枪械外观结构设计方案

　　这款概念枪械的结构设计，最初是面向影视道具制作、沉浸式娱乐场景装备开发需求搭建的，在实景密室、科幻主题展馆、线下战术竞技场馆的道具配置场景中，这类具备完整结构细节的概念装备，既能够满足近距离观赏的细节精度要求，也可以适配轻量化改装的挂载需求，不会出现传统简易道具结构松散、细节失真的问题。从结构布局来看，整体采用非对称的承载框架设计，主体受力结构沿枪管轴线方向布置，将供能模块、握持结构、瞄准基准面整合在同一纵向基准面上，有效降低了整体结构的偏心载荷，即便作为手持道具使用时，整体重心落在握持区域靠前30mm的位置，长时间持握也不会出现明显的坠手感。设计过程中没有照搬传统火药动力枪械的结构逻辑，

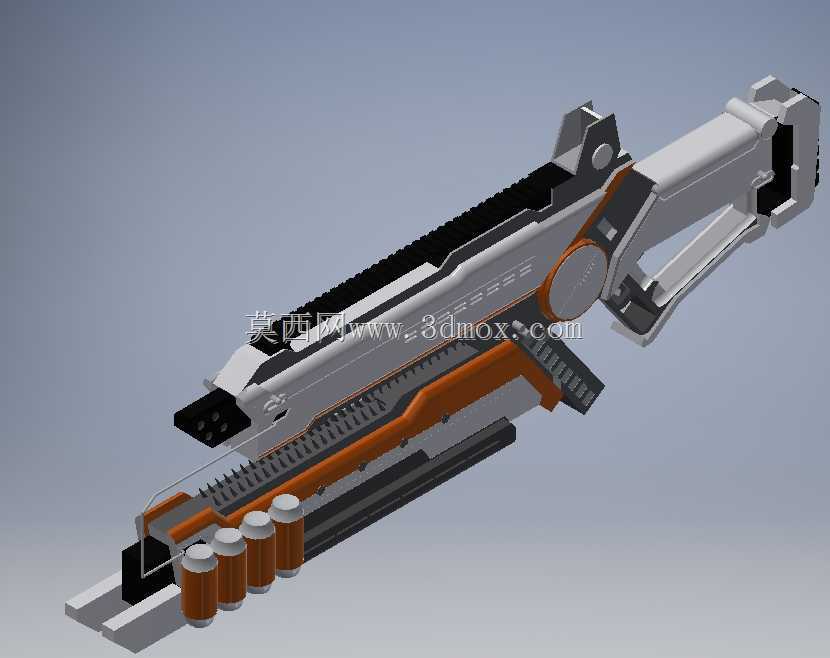

　　而是针对概念设定中的能量发射模式调整了内部空间分配，枪管下方预留的阶梯式安装位，可以根据不同的场景需求加装模拟发射模块、灯光特效组件或者装饰性结构件，不需要对主体框架做切削修改，适配不同主题的改装需求。外形轮廓上大量采用斜切棱角与弧形过渡结合的处理方式，既避免了全直角结构带来的生硬感，也减少了手持操作时的棱角磕碰风险，枪身侧面的橙色装饰条并非单纯的外观点缀，实际是结构拆分的拼合缝定位标识，在拆分打印或者机加工制作时，可以沿着这个分模线将主体拆分为左右两个对称壳体，降低单件加工的尺寸难度，同时也方便后期内部组件的维护更换。供能模块的外露式圆柱结构，参考了模块化电池组的排布逻辑，五个独立的圆柱单元沿倾斜导轨排布，

　　既在视觉上强化了科幻装备的辨识度，也预留了快拆结构的安装空间，实际制作时可以在这个位置加装磁吸式固定结构，实现模拟供弹夹的快速拆装效果，提升互动体验感。枪托部分采用镂空式的框架结构，在保证尾部抵靠接触面积足够的前提下，尽可能削减了非受力区域的材料厚度，整体重量比同尺寸的实心结构降低42%左右，尾部的弧形贴合面按照人体工学的抵肩姿态做了弧度匹配，接触边缘全部做了R3以上的圆角处理，作为道具使用时不会剐蹭衣物或者划伤接触皮肤。尺寸边界上，整体长度控制在680mm左右，主体最大宽度120mm，高度方向从底部握持区到顶部瞄准基准面的尺寸为185mm，这个尺寸范围既符合成年人手持操作的舒适区间，也能够适配常规的3D打印成型尺寸，

　　不需要做额外的分段拼接就可以完成主体结构的制作。枪身顶部的导轨结构采用一体化的凸台设计，没有照搬标准皮卡汀尼导轨的齿形结构，而是做了平滑的梯形凸台，既可以在视觉上形成装备的拓展性暗示，也避免了尖锐齿形带来的安全隐患，适合在公共展示、互动体验场景中使用。结构连接上，左右壳体的固定点位全部隐藏在装饰件覆盖区域，从外观上看不到明显的螺丝孔或者拼接缝隙，整体视觉完整性更强，握持区域的防滑纹理采用凹凸式的阶梯条纹设计，条纹深度1.2mm，间距4mm，既能够保证手持时的摩擦力，也不会因为纹理过深积灰难以清理。在实际场景适配中，这款结构可以根据使用需求选择不同的制作工艺，如果是用于静态展示，可以采用光敏树脂3D打印后做表面喷涂处理，细节还原度可以达到0.1mm级别；如果是用于频繁互动的道具场景，可以采用尼龙烧结或者ABS机加工的方式制作，结构强度可以承受日常的磕碰、摔落，不会出现易碎的问题。设计时也考虑了内部走线的空间，枪身内部预留了直径8mm的贯通走线槽，可以从枪托位置一直延伸到枪口区域，方便加装灯光、音效模块的时候隐藏线路，不会出现线路外露破坏外观完整性的问题。整体结构没有复杂的曲面异形结构，所有的转角、加强筋都做了工艺适配，不管是3D打印还是小批量注塑复刻，都不需要做复杂的模具抽芯结构，能够有效降低道具制作的成本，缩短生产周期。
