美国队长风格星形圆盾结构设计

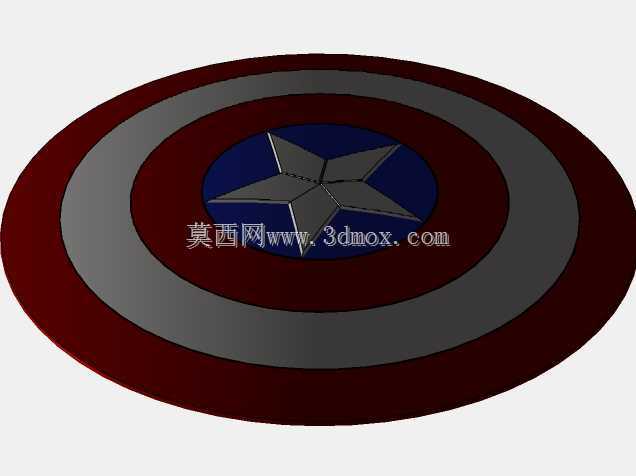

　　这款圆形盾体的结构设计，最初的需求场景覆盖影视道具制作、主题展陈装置、文创周边开发以及cosplay活动装备几个方向，在做三维结构拆解的时候，首先要平衡的是外观还原度和实际使用的结构强度，不能只做个空心壳子一拿就变形。从结构分层来看，整个盾体采用同心圆环叠加中心星形嵌件的组合结构，最外层的环形区域做了圆弧收边处理，避免锐边在手持移动或者展示安装的时候刮蹭周边物体，也能在作为道具使用时降低磕碰带来的结构损伤。中心的五角星结构不是简单的平面印刷或者贴图，而是做了嵌入式的台阶配合，星形件和中心蓝色圆形区域预留了0.15mm的装配间隙，后期不管是做分色喷涂还是不同材质的嵌件替换，都有足够的调整空间，不会出现装配干涉。

　　在实际用途层面，如果是作为影视拍摄道具，这个结构可以在盾体背面预留手持绑带的安装位，绑带固定座采用内嵌式设计，不会破坏盾体正面的完整外观，固定座的位置根据普通人手臂自然握持的受力点做了偏移，握持时重心落在手掌中心位置，长时间举持不会出现手腕过度受力的情况。如果是作为展陈装置使用，盾体背面预留了壁挂挂点的安装平面，挂点位置做了加强筋结构，即使采用金属材质做实体加工，挂装在墙面也不会出现结构变形或者脱落的风险。

　　设计思路上没有采用一体化的整面建模，而是把每个色环都做成独立的环形零件，这样的拆分逻辑一方面是方便后续加工时分材质制作，比如外层红色环可以采用硬质工程塑料或者金属材质，中间银色环可以做金属拉丝表面处理，中心区域可以做哑光漆面效果，不需要在同一个零件上做复杂的分色遮蔽，大幅降低后期表面处理的难度；另一方面独立环形结构的配合面采用止口设计，相邻两个圆环的配合台阶深度为2mm，装配时可以直接定位，不需要额外做治具校准，装配后整体的同轴度误差可以控制在0.2mm以内，不会出现圆环错位影响外观的问题。

　　外形尺寸方面，整个盾体的直径参照常规手持防护盾的使用尺寸设定，整体厚度从边缘到中心做了平缓的弧面过渡，边缘厚度较薄，中心位置因为要嵌装星形结构和背面的固定座，厚度稍大，整个弧面的曲率参考人体上半身的自然曲面，当手持盾体置于身前时，盾面的弧度可以自然贴合身体前方的防护区域，不会出现边缘翘起留出防护空隙的问题。安装边界上，所有背面的固定结构都没有超出盾体的最大外轮廓，不管是平放存储、壁挂安装还是手持使用，突出结构都不会和周边物体产生干涉，盾体边缘的圆角半径统一为R3，不管是采用3D打印、数控铣削还是钣金冲压的加工方式，都能顺利实现这个圆角结构，不会出现加工死角。

　　在结构强度校核上，每个环形零件的壁厚都做了等强度设计，不会出现局部壁厚过薄导致的结构薄弱点，相邻圆环的配合面除了止口定位之外，还预留了粘接或者超声波焊接的工艺余量，如果需要做高强度的实体版本，焊接后整个盾体可以形成一个完整的受力整体，受到侧向冲击的时候，冲击力可以通过环形配合面均匀分散到整个盾体，不会出现局部碎裂的情况。中心星形零件的每个角都做了小圆弧过渡，避免应力集中，即使采用脆性材料加工，也不会在尖角位置出现开裂问题。另外整个盾体的模型没有做过多的冗余结构，所有曲面都是连续的G2连续曲面，不管是做渲染展示还是后续的加工编程，都不会出现曲面破面或者法线翻转的问题，导入各类加工软件都可以直接识别实体特征，不需要做额外的模型修复工作。
