10mm口径自动式圆柱构件结构设计

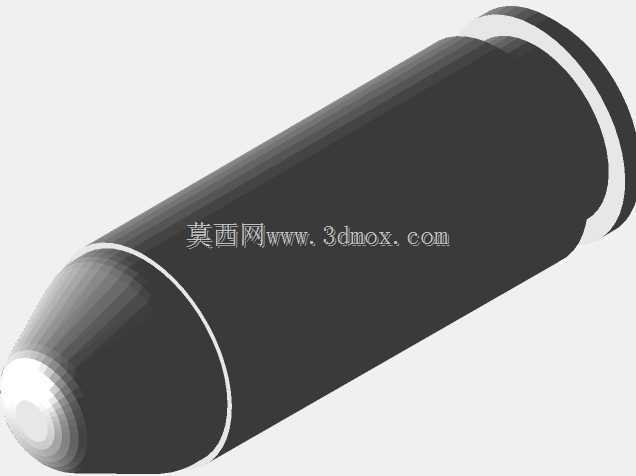

　　在实弹射击训练模拟、战术场景教具搭建以及民用休闲射击器材的结构开发环节，这类10mm口径的自动式圆柱构件是核心的功能承载部件，其结构设计的合理性直接决定了整套机构的供弹顺畅度、击发稳定性以及使用过程中的安全冗余。从实际工程落地的角度看，这类构件的外形采用等直径圆柱加前端锥面过渡的设计，并非单纯为了视觉上的规整，而是充分考虑了在弹匣内的排列兼容性——圆柱外壁的光滑曲面可以减少推弹过程中与弹匣内壁、供弹坡的摩擦阻力，前端的锥面导向结构能够在构件被推进弹膛的过程中自动修正微小的位置偏差，避免出现卡滞、顶弹的故障，这一点在连续自动击发的工况下尤为关键，哪怕0.1mm的同轴度偏差，都可能在高频率的往复动作中被放大，最终导致整套供弹机构停机。

　　设计这类构件的时候，首先要明确的是其安装边界完全受限于对应发射机构的弹膛尺寸，10mm的外径参数需要和弹膛内壁保持合理的间隙配合，间隙过大会导致构件在弹膛内出现径向窜动，击发时的定位精度无法保证，间隙过小则会在环境温度变化、构件表面附着少量杂质的时候出现进膛阻力过大的问题，常规设计中这个配合间隙会控制在0.02mm到0.05mm之间，兼顾不同工况下的适配性。构件尾部的环形凸台结构，是和抽壳机构配合的关键定位面，凸台的厚度、外径尺寸需要和抽壳钩的卡槽尺寸完全匹配，保证抽壳钩在后退动作中能够可靠勾住构件尾部，完成击发后的退壳动作，这个位置的倒角设计也十分考究，倒角角度过大容易导致抽壳钩滑脱，倒角过小则会在构件进膛时和弹膛尾部发生碰撞，磨损构件边缘。

　　从功能特性上看，这类自动式构件的内部结构需要匹配自动循环的动作逻辑，构件内部的装填空间需要保证发射药填充的容积符合设计要求，同时内壁的光洁度要达到相应的精度等级，减少发射时的能量损耗，保证初速的稳定性。构件外壁的两道环形凹槽，是和弹膛内部的定位环配合的结构，能够在构件完全进膛后实现轴向定位，避免击发时构件出现前后窜动，保证击针能够准确击中底火位置，不会出现击发无力或者击穿底火的故障。在实际的场景应用中，这类构件不仅可以用于实弹发射的配套结构，在战术训练的模拟教具中，等比例还原的结构模型也能帮助受训人员熟悉供弹、退壳的操作流程，其外形尺寸和真实构件完全一致，能够适配常规的10mm口径发射机构的弹匣、弹膛结构，不需要对原有设备进行改装就能直接使用。

　　很多新手设计师在做这类构件的三维建模时，容易忽略锥面和圆柱面的过渡圆角处理，直接做直角衔接，这种结构在实际生产出来之后，过渡位置会出现应力集中的问题，在反复的进膛、抽壳的冲击力作用下，很容易出现边缘崩裂的情况，缩短构件的使用寿命，合理的过渡圆角半径一般控制在0.3mm到0.5mm之间，既不会影响构件的整体尺寸精度，也能有效分散应力。另外，构件的整体长度参数也需要严格匹配自动循环的行程，长度过长会导致构件无法完全进膛，枪机无法正常闭锁，长度过短则会导致抽壳钩无法勾住尾部的环形凸台，出现退壳失败的问题，设计时需要结合枪机的往复行程、弹膛的深度尺寸做联动校核，保证各个动作环节的衔接没有干涉。

　　在做三维结构建模的时候，这类回转体构件虽然整体结构看似简单，但是每一处尺寸的公差配合都需要结合实际的动作逻辑做验证，不能只照着外形做曲面还原。比如前端锥面的锥角角度，常规设计中会采用15度到20度的锥角，这个角度范围下的导向效果最优，锥角过大会导致导向行程过短，修正位置偏差的能力不足，锥角过小则会增加锥面的长度，压缩构件内部的有效装填空间，影响功能实现。还有尾部底火安装位置的深度尺寸，需要保证底火安装之后和构件尾部端面保持齐平，突出量过大容易在弹匣内被意外挤压触发，凹陷量过大则会导致击针无法有效击发底火，这些细节尺寸都是在实际的设备调试、故障排查中总结出来的经验，单纯看二维图纸很难意识到这些参数对实际使用的影响。

　　从行业应用的延伸场景来看，这类标准化口径的圆柱构件结构，还可以拓展应用到气动发射设备、低压弹射装置的配套耗材设计中，只要调整内部的结构参数，适配不同的动力源，就能在工业物料弹射、应急救援抛投设备中发挥作用，其成熟的圆柱供弹结构经过了上百年的实际应用验证，供弹可靠性远高于其他异形结构，在需要连续自动供弹的发射类设备中，这类结构的适配成本最低，结构稳定性也最容易得到保证。做这类构件的结构设计时，不需要刻意追求外形的新奇，核心是要保证各个配合面的尺寸精度、动作环节的无干涉，让构件在自动循环的过程中能够顺畅完成进膛、定位、击发、退壳的全流程动作，这才是结构设计的核心目标。
