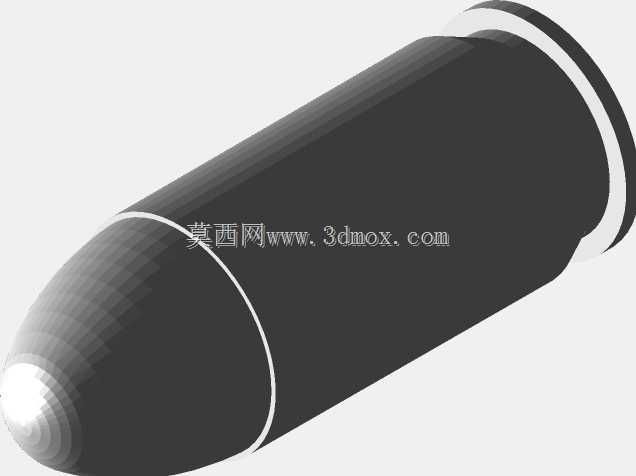

.45口径弹头类回转体假圆结构设计

　　在轻武器配套零部件的结构设计领域，这类回转体弹头结构的三维建模，核心服务于弹道性能验证、装配适配校验以及教学演示场景，不少从事非标机械设计、军工配套教具开发的工程师，都会接触到这类典型回转类零件的建模工作。从实际应用场景来看，这类结构既可以作为轻武器设计环节中弹道仿真的基础载体，也可用于射击训练教具的结构开发，部分民用影视道具、仿真模型的生产环节，也会参照这类结构的尺寸边界做适配性调整，避免出现外形比例失真、装配干涉的问题。

　　做这类结构的三维设计时，最先要明确的是外形的气动特性需求，头部的圆弧过渡段不能直接用标准整圆做截面轮廓，也就是建模过程中常提到的假圆处理逻辑——如果直接套用标准圆弧生成回转曲面，弹头头部的曲率变化会在跨音速飞行阶段产生额外的激波阻力，同时也会影响弹头与膛线的咬合贴合度。实际建模时，会将头部轮廓拆分为三段连续的曲率段，最前端的小半径圆弧负责降低迎风面的正压阻力，中间的过渡段采用变曲率样条曲线衔接，保证曲面的G2连续，避免出现应力集中的棱线，尾部的锥段则要和弹壳口部的内锥面做过盈配合的尺寸预留，过盈量通常控制在0.02到0.05毫米区间，既保证装配后的同轴度，也避免压装时出现弹壳口部变形的问题。

　　从安装边界的角度考量，这类回转体零件的全形尺寸要严格匹配对应口径的弹膛、坡膛尺寸公差，圆柱段的直径公差要控制在h6精度等级，圆柱段的长度要和坡膛的导引段长度适配，保证弹头入膛时能顺利规正，不会出现偏斜导致的射击精度下降。尾部的船尾型锥角通常设置在9到11度之间，这个角度区间既能有效降低飞行过程中的底部阻力，也不会因为锥角过小导致弹头在弹壳内的定位不稳，出现拔弹力不足的问题。建模过程中做假圆处理时，要注意轮廓线的曲率梳检查，不能出现曲率反向的拐点，否则生成的回转曲面会存在肉眼难以察觉的微小凹凸，在做流体仿真或者3D打印验证时，这些微小缺陷会直接影响仿真结果的准确性，也会导致打印出来的样件表面出现分层台阶的异常。

　　不少刚接触这类零件建模的工程师，容易犯的错误是直接调用软件自带的回转体标准件模板，忽略了假圆轮廓和标准圆弧的曲率差异，最终做出来的模型看着外形相似，实际做装配校验时会出现弹头和弹壳配合间隙过大、或者头部曲率不符合弹道设计要求的问题。实际设计环节中，还要考虑弹头被甲、铅芯、钢芯等内部结构的装配空间，外部轮廓的壁厚要均匀，避免出现局部壁厚过薄导致的加工变形，圆柱段的两处紧口沟槽位置，要和弹壳口部的紧口位置精准对应，保证装配后紧口力均匀分布，不会出现弹头松动、掉落的情况。

　　在做结构验证时，这类模型通常会导入到动力学仿真软件中，计算不同初速下的飞行稳定性，这时候外形曲面的连续性就显得尤为重要，如果曲面存在G1连续以下的接缝，仿真计算时会出现网格划分异常，导致计算结果偏离实际值。假圆结构的设计本质上是通过多段曲线的拟合，逼近理想的气动外形轮廓，在保证加工可行性的前提下，最大化降低飞行阻力，同时兼顾装配环节的公差配合要求，这类设计思路不仅适用于弹头类零件，在很多高速回转的机械零部件设计中，比如高速主轴的端部、气动喷嘴的出口段，也会用到类似的假圆轮廓处理逻辑，通过非标准圆弧的曲线拟合，实现性能和加工工艺的平衡。
