军用卡车LITE款驻车警示信号灯结构

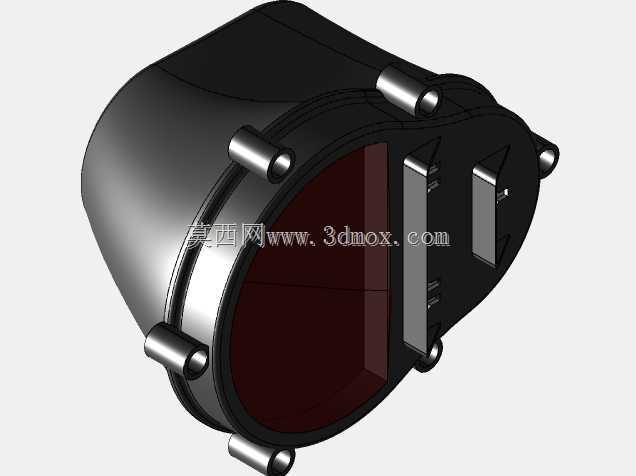

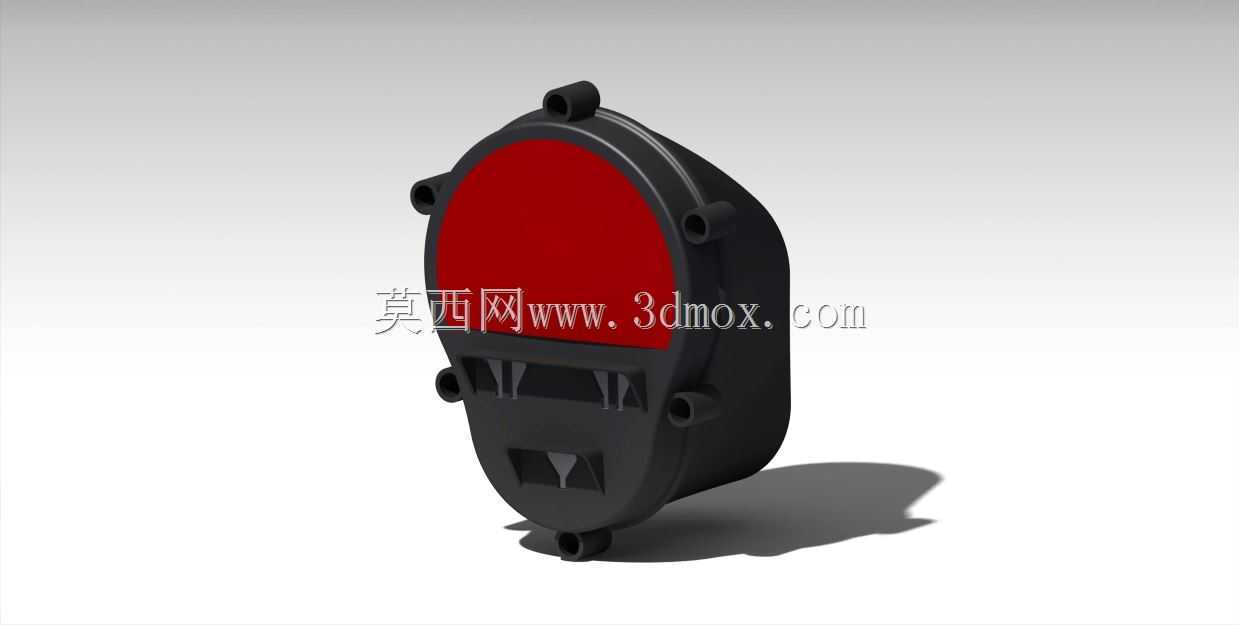

　　这款驻车警示灯的结构设计，首先要适配军用轻型卡车的侧围安装点位，安装面做了贴合车身曲面的弧度处理，周边均匀分布的六个带沉台的安装孔，对应M5规格的固定螺栓，沉台深度刚好容纳螺栓头部，避免突出结构剐蹭周边线束或是人员操作时勾挂。灯具主体的外壳采用耐候性工程塑料材质，壁厚控制在2.5mm，既保证野外颠簸工况下的抗冲击强度，也能控制整体重量，不会给车身侧围带来额外的载荷负担。正面的红色透光罩采用卡扣加密封胶条的双重固定结构，透光罩边缘做了一圈0.8mm的密封凸筋，装配时嵌入外壳的密封槽内，配合卡扣的压紧力，能满足IP67级别的防护要求，适配军用车辆野外作业时遇到的暴雨、扬尘、温差骤变等复杂环境，避免水汽、

　　沙尘进入灯腔内部影响发光元件的使用寿命。灯腔内部的反光结构做了分区设计，上部的大尺寸反光碗对应主驻车警示发光单元，光线投射角度覆盖车辆侧后方120度范围，满足驻车时后方人员、车辆的警示识别需求，下部两个小尺寸的反光槽对应辅助标识发光单元，光线向下倾斜15度投射，能照亮车辆侧下方的地面区域，方便人员夜间上下车或是查看侧围挂载的装备。灯具背部的接线端做了一体式的防水接插件预留位，接插件插口朝向斜下方，避免雨水顺着线束流入接插件内部，接线端周边做了加强筋结构，提升线束拉扯时的结构强度，避免车辆行驶过程中线束反复晃动导致接线端断裂。从安装边界来看，灯具整体的外轮廓最大宽度为120mm，最大高度为180mm，整体突出安装面的厚度为65mm，

　　安装时需要在车身侧围预留对应的开孔，开孔尺寸控制在100mm*160mm，周边预留10mm的安装法兰贴合面，保证安装后密封胶条能完全压紧在车身钣金面上。设计过程中特意将所有的安装孔位做了等强度校核，每个安装孔周边都做了3mm厚的凸台加强，避免螺栓拧紧时外壳出现应力开裂，同时灯具的整体重心尽量贴近安装面，减少车辆行驶过程中灯具的振动幅度，降低固定螺栓的疲劳载荷。在功能适配层面，这款驻车警示灯兼容车辆24V的车载供电系统，内部预留了发光元件的安装卡槽，不需要额外做结构修改就能适配不同规格的LED发光模组，后期维护时只需要拆开正面的透光罩就能更换发光元件，不需要将整个灯具从车身上拆下，提升野外维护的效率。外壳的黑色哑光表面处理，

　　既避免日常光照下的反光影响驾驶员视线，也能在非工作状态下降低灯具的视觉显著性，适配军用车辆的低可视度需求，红色透光罩的色度符合车用警示灯的相关标准，在500米距离外就能清晰识别灯光信号，保证驻车时的警示效果。灯具底部特意做了一个微小的透气孔结构，孔内贴有防水透气膜，平衡灯腔内部和外部的气压差，避免温差变化导致灯腔内部结雾，影响透光效果，同时透气孔的位置设计在灯具最底部，即使有少量冷凝水也能顺着透气孔排出，不会在灯腔内部积水。
