六工位散热器盖耐久性能试验台结构

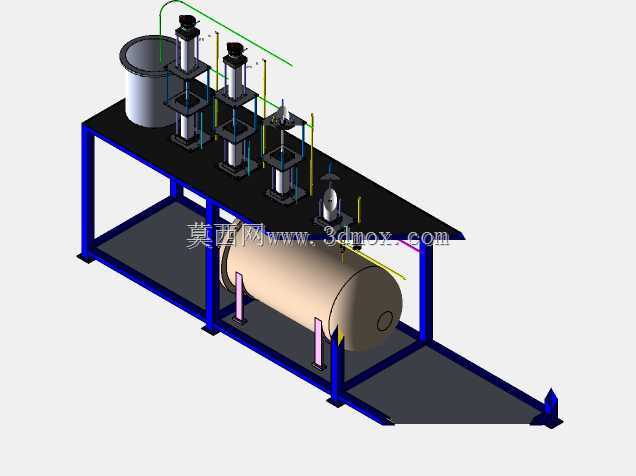

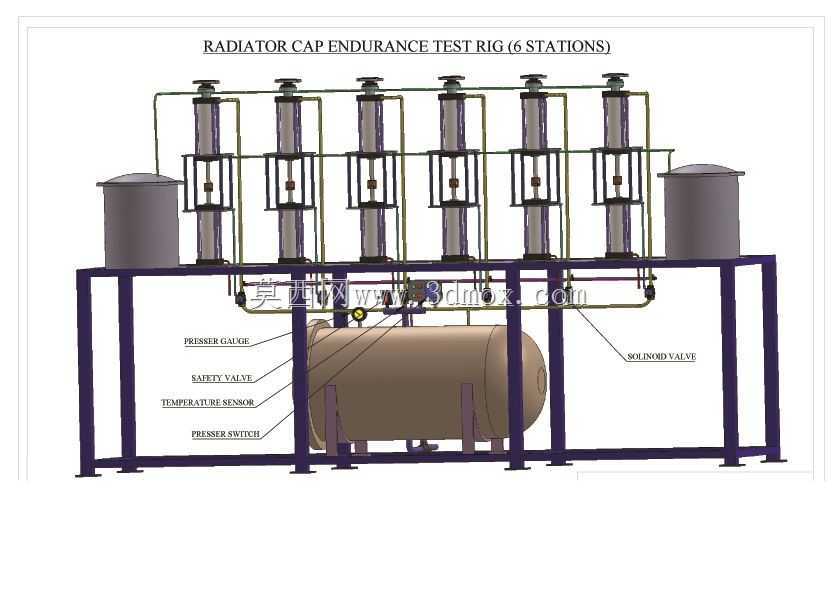

　　在汽车冷却系统零部件的量产验证环节，散热器盖的密封可靠性、压力启闭耐久性是直接关联冷却系统压力稳定、避免冷却液溢出或缺液故障的核心指标，这类六工位的散热器盖耐久试验台，正是面向零部件入厂检验、批次可靠性抽检、新品开发验证场景打造的专用检测设备，可同步完成6件散热器盖样品的循环耐久测试，相比单工位测试设备，能大幅压缩同批次样品的测试周期，适配零部件供应商、主机厂质检部门的批量检测需求。从结构布局来看，设备整体采用方管焊接的一体式机架作为承载主体，下层预留卧式承压储液罐的安装空间，储液罐作为测试介质的存储与压力缓冲单元，罐体上集成了压力调节阀、安全阀、温度传感器、压力开关等核心测控元件，其中压力调节阀负责精准调控测试回路的压力波动范围，

　　模拟散热器盖实际工作时的压力升降循环；安全阀作为超压保护元件，在回路压力超出阈值时自动泄压，避免管路或罐体承压过载；温度传感器实时采集介质温度，匹配不同工况下的测试温度要求；压力开关则负责触发压力上下限的信号反馈，配合控制回路完成循环测试的逻辑切换。机架上层沿长度方向等距布置6组独立测试工位，每个工位配置独立的立式测试腔体、夹具固定结构与管路接口，工位之间通过硬管与下层储液罐连通，每组工位可独立装夹对应规格的散热器盖，测试时通过控制回路向测试腔体内充入设定压力的介质，模拟散热器内部的压力工况，再按照设定的频率完成压力升降循环，记录散热器盖在规定循环次数内的密封性能、启闭压力偏差，判断样品是否满足耐久要求。设备两侧设置独立的储液辅罐，

　　用于测试介质的补充与回收，配合管路系统实现介质的循环利用，减少测试过程中的介质损耗。从安装边界来看，设备整体为落地式安装结构，机架底部预留地脚螺栓固定孔，安装时需保证地面水平度偏差不超过2mm/m，避免长期运行过程中机架晃动导致管路接口松动；设备后侧预留1.2米以上的维护空间，方便管路检修、元件更换与线路排查，上层工位的操作高度设置在1.1米至1.3米区间，匹配操作人员站立作业的舒适高度，无需额外配置登高辅助设施。设计过程中，管路布局采用等程设计思路，即从储液罐到每个测试工位的管路长度、弯头数量保持一致，保证各工位的压力传递延迟偏差控制在5%以内，避免不同工位因管路阻力差异导致测试工况不一致，影响测试结果的准确性；

　　每个工位的夹具采用快换式结构设计，可通过更换不同的适配夹头，兼容不同口径、不同锁紧方式的散热器盖测试需求，无需对整体管路结构进行改动，缩短不同型号样品切换的调试时间。机架的焊接结构做了去应力处理，避免长期承受管路振动、压力脉冲导致的机架变形，所有与测试介质接触的管路、罐体、腔体均采用耐腐蚀材质，适配乙二醇基冷却液等常用测试介质，避免长期使用后出现锈蚀、杂质堵塞管路的问题。在功能拓展层面，现有六工位结构可通过调整机架长度、增加工位管路与测试腔体，升级为十工位甚至更多工位的自动化测试单元，配合自动上下料机构、数据自动采集系统，可实现样品装夹、测试循环、结果判定、数据存储的全流程自动化，进一步降低人工操作强度，提升大批量测试的效率。设备的测控元件均采用标准化工业级元件，压力检测精度控制在±1.5%FS以内，温度控制精度±2℃，可满足多数车企对散热器盖耐久测试的标准要求，测试过程中可实时监控每个工位的压力变化曲线，若单个工位的样品出现泄漏、启闭压力超差的情况，可单独切断该工位的测试回路，不影响其余工位的正常测试进程，减少因单个样品失效导致的整批测试中断问题。
