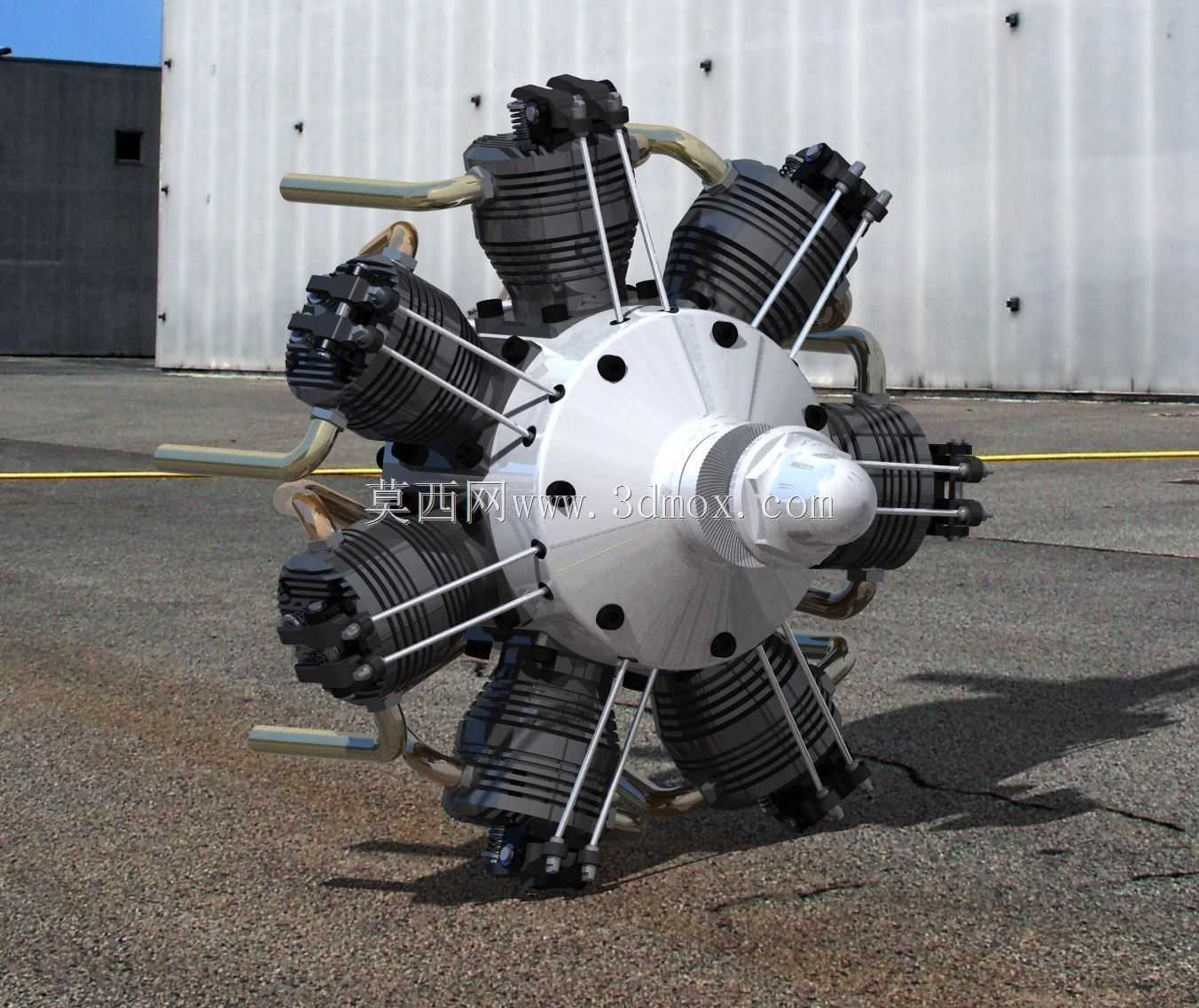

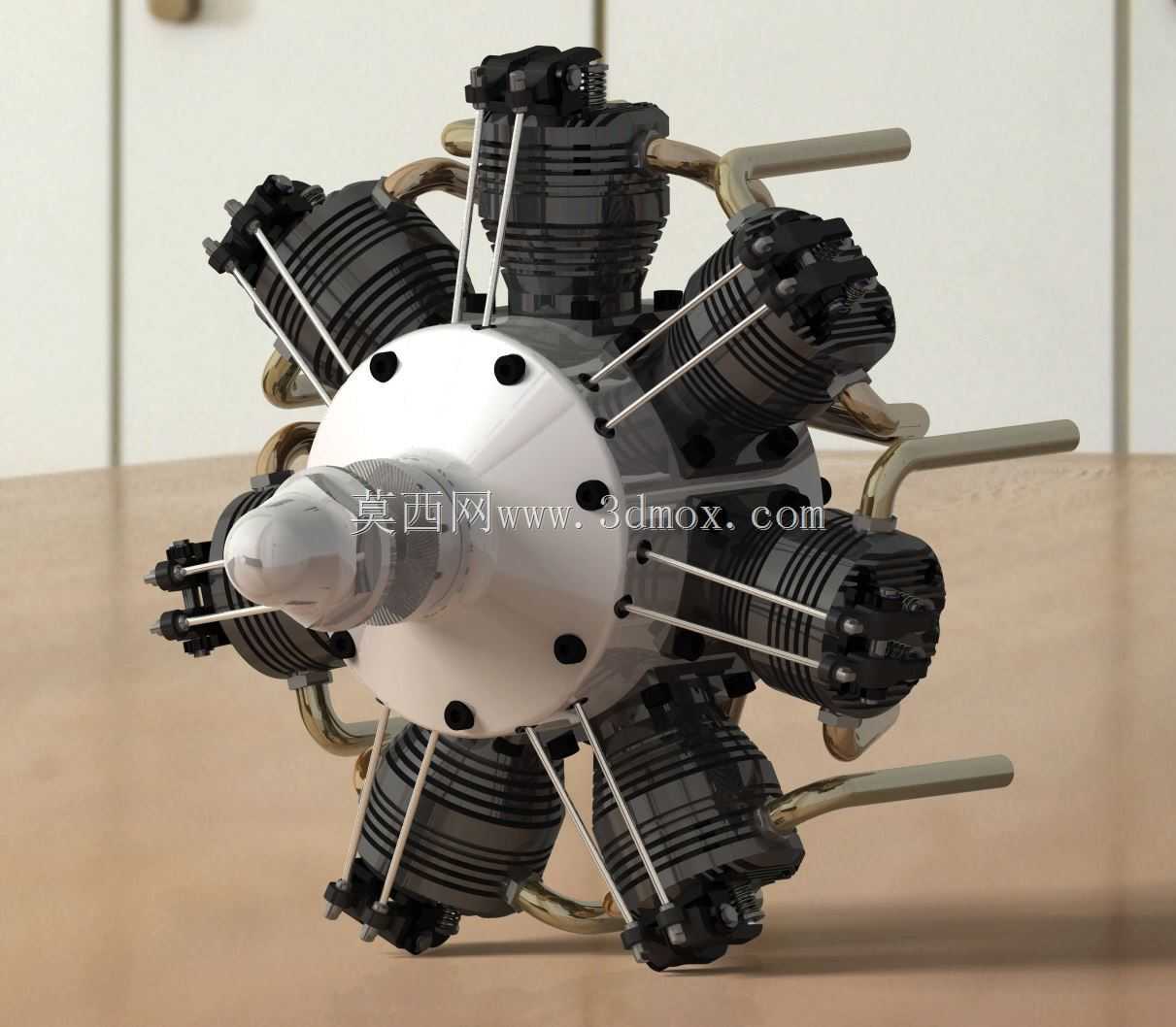

七缸星型RC径向航空活塞动力装置

　　该动力装置采用径向星型布局的七缸结构，属于小排量活塞式内燃机范畴，核心适配场景集中在小比例遥控航空模型、小型仿真载人飞行器缩比验证平台、科普类动力原理教学教具领域，也可作为小型固定翼航模、像真直升机的核心动力输出单元，在航模赛事的像真机组别中，这类星型结构动力装置能够高度还原早期螺旋桨飞机的动力外观特征，满足仿真度评分要求。从结构功能来看，七个气缸沿曲轴中心呈等角度径向均匀排布，每一个气缸的轴线都指向曲轴回转中心，这种布局相比直列、V型缸体结构，能够在更小的轴向占用空间内布置更大的总排量，单缸排量控制在10cc级别，总排量70cc的设定刚好匹配15-25kg级像真机的拉力需求，输出动力的平顺性优于同排量单缸、双缸二冲程航模发动机，

　　各缸做功行程的相位差均匀分布在曲轴回转周期内，曲轴运转时的动平衡更容易调校，不需要额外加装大质量平衡块就能抵消大部分往复惯性力。设计思路上，缸体采用散热鳍片一体化结构，因为这类星型发动机多用于外露安装的航模场景，飞行过程中的迎面气流可以直接扫过每一个气缸的外壁散热鳍片，不需要额外设计水冷循环管路、散热水箱与水泵结构，大幅降低动力系统的总重量，也减少了管路渗漏带来的故障点；曲轴采用单曲柄结构，每一个气缸的连杆都通过关节轴承连接在同一个曲柄销上，相比多曲柄曲轴结构，零件数量更少，加工装配难度更低，也更适配小排量尺寸下的结构强度要求。从安装边界来看，整个动力装置的径向最大轮廓尺寸控制在180mm区间，

　　轴向总长度从桨毂安装面到机匣后端盖不超过120mm，安装法兰位于机匣前端的中心位置，法兰上预留四个等距分布的M3安装螺孔，孔位分布圆直径为60mm，能够直接适配市面上主流的像真机防火板安装位，不需要额外设计转接支架；输出轴采用标准8mm直径航模桨轴规格，轴端预留3mm直径的桨夹固定孔，可直接适配市面常见的16-20寸螺旋桨，不需要额外加工输出轴转接结构。实际使用中，这类径向七缸发动机的油门响应特性与普通直列航模发动机存在差异，因为各缸进气道的长度存在细微差异，调校油针时需要兼顾七个气缸的空燃比一致性，避免出现个别气缸工作温度过高、动力输出断顿的问题；机匣内部的润滑采用燃油混合润滑的方式，不需要单独设置机油储油腔，

　　日常维护只需要定期检查火花塞状态、清理散热鳍片缝隙的积尘与油污即可，维护成本远低于同排量的四冲程水冷发动机。在结构细节上，每一个气缸的缸头都预留了独立的火花塞安装位，点火系统采用多通道同步点火模块，能够根据曲轴位置传感器的信号精准控制每个气缸的点火提前角，保证各缸做功时序准确；排气管采用独立弯管结构，每一个气缸的排气口都连接单独的金属排气弯管，弯管沿缸体间隙向外延伸，既能够避免排气高温冲刷相邻气缸的散热鳍片，也能还原全尺寸星型发动机的外观特征，满足像真模型的外观还原需求。
