微型燃气轮机内部结构剖面设计

项目分类:发动机 发布时间:2021-12-04 ID:437355
  • 微型燃气轮机内部结构剖面设计
  • 微型燃气轮机内部结构剖面设计
  • 微型燃气轮机内部结构剖面设计
  • 微型燃气轮机内部结构剖面设计
  • 微型燃气轮机内部结构剖面设计

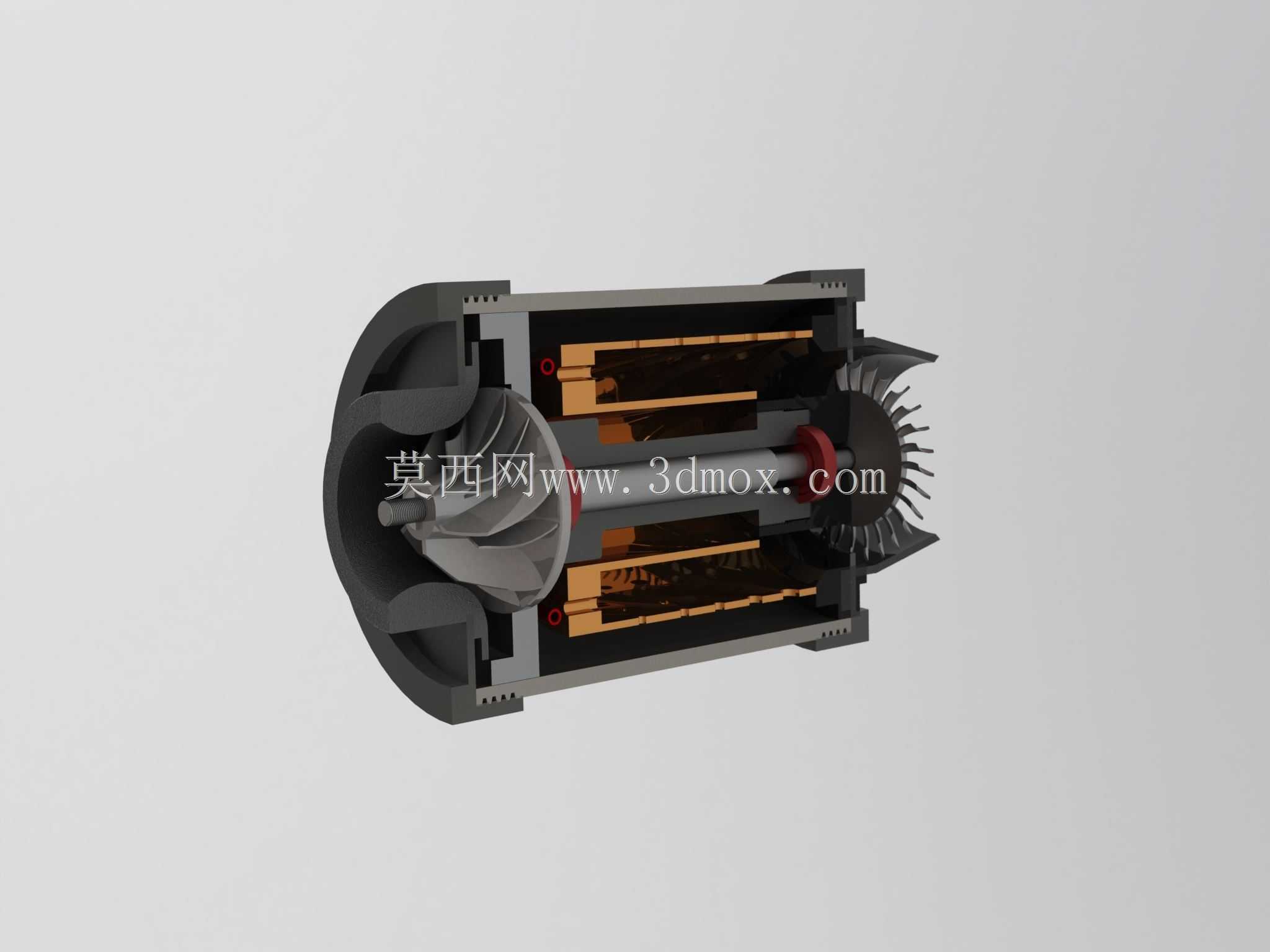

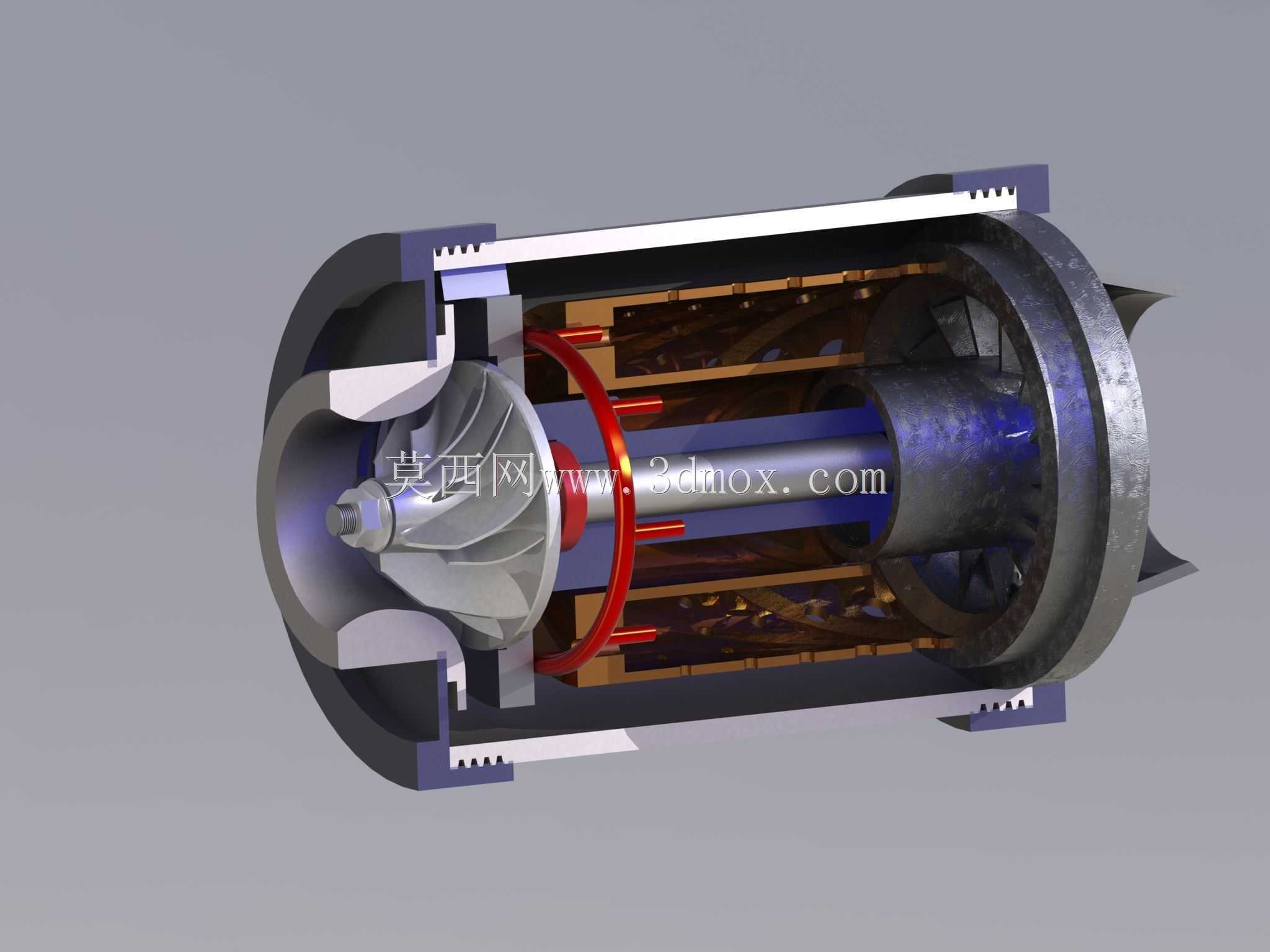

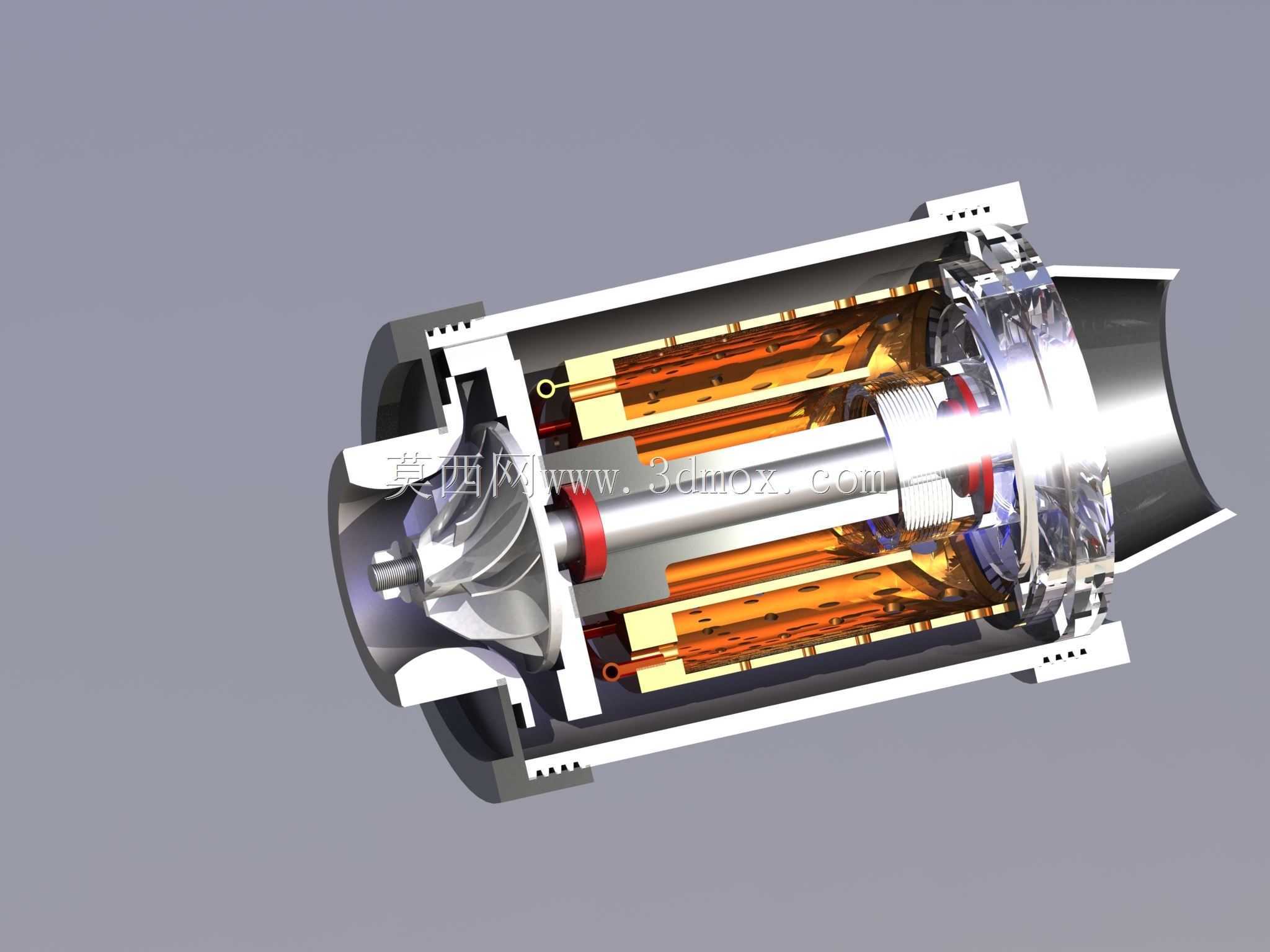

  本次呈现的是微型燃气轮机的剖面结构设计,这类动力装置常应用于分布式供能、小型航空动力、车载辅助动力单元等场景,在偏远区域离网供电、无人机动力输出、工业现场应急补能等工况下都有稳定的应用空间。从结构剖面可以清晰看到,整台设备沿轴向依次布置压气机段、燃烧室段、涡轮段,核心转子采用同轴贯穿设计,压气机端的离心式叶轮负责将进入进气道的空气逐级压缩,压缩后的高压空气进入环形燃烧室与燃料充分混合燃烧,产生的高温高压燃气直接冲击后端的涡轮叶片,推动涡轮高速旋转,同轴输出的扭矩一部分用来驱动前端压气机持续工作,剩余部分可作为动力输出端连接负载。设计过程中首先考虑的是各段流道的顺滑过渡,压气机叶轮的叶片型线采用后弯式设计,兼顾压比与工作稳定性,

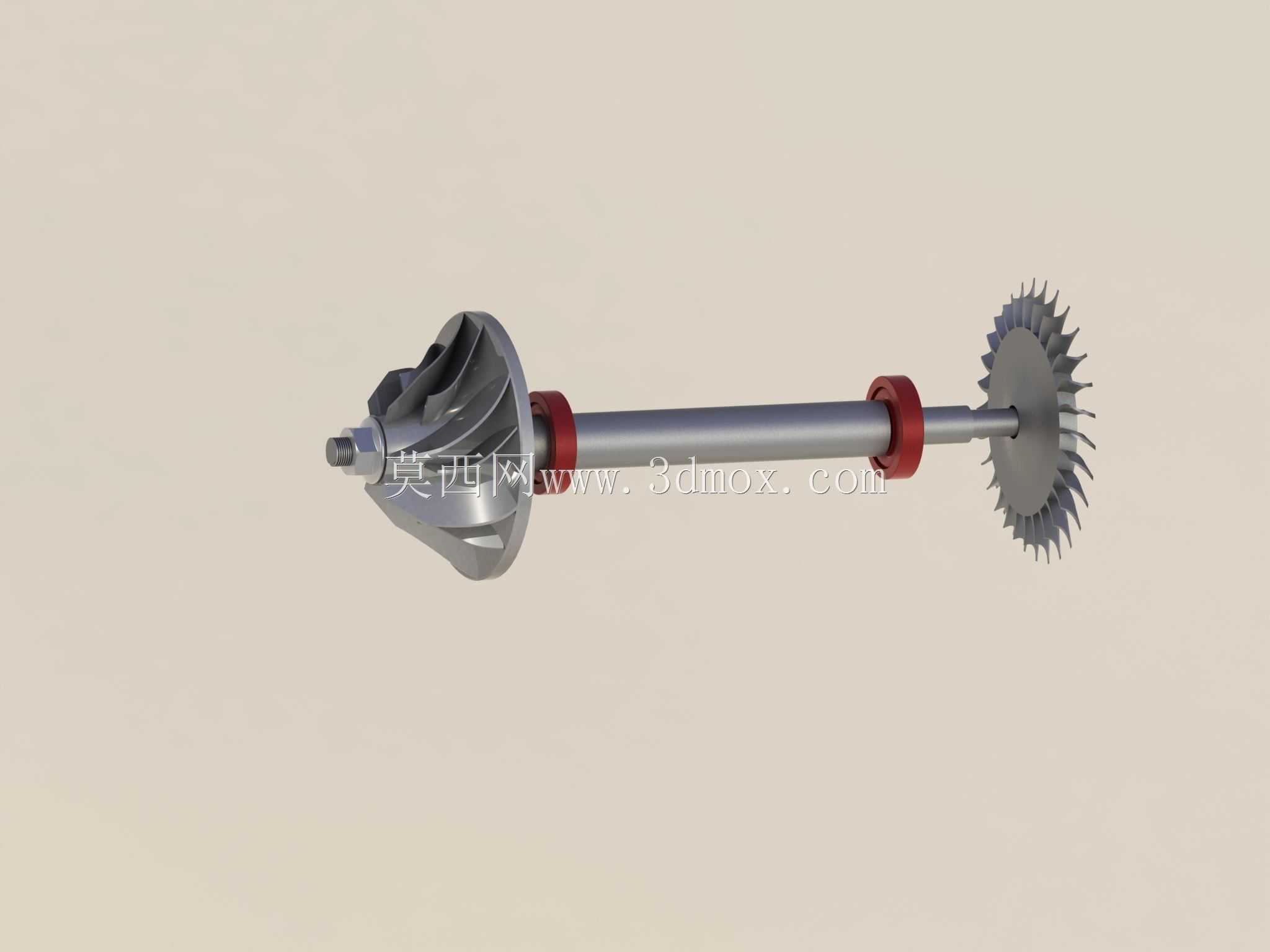

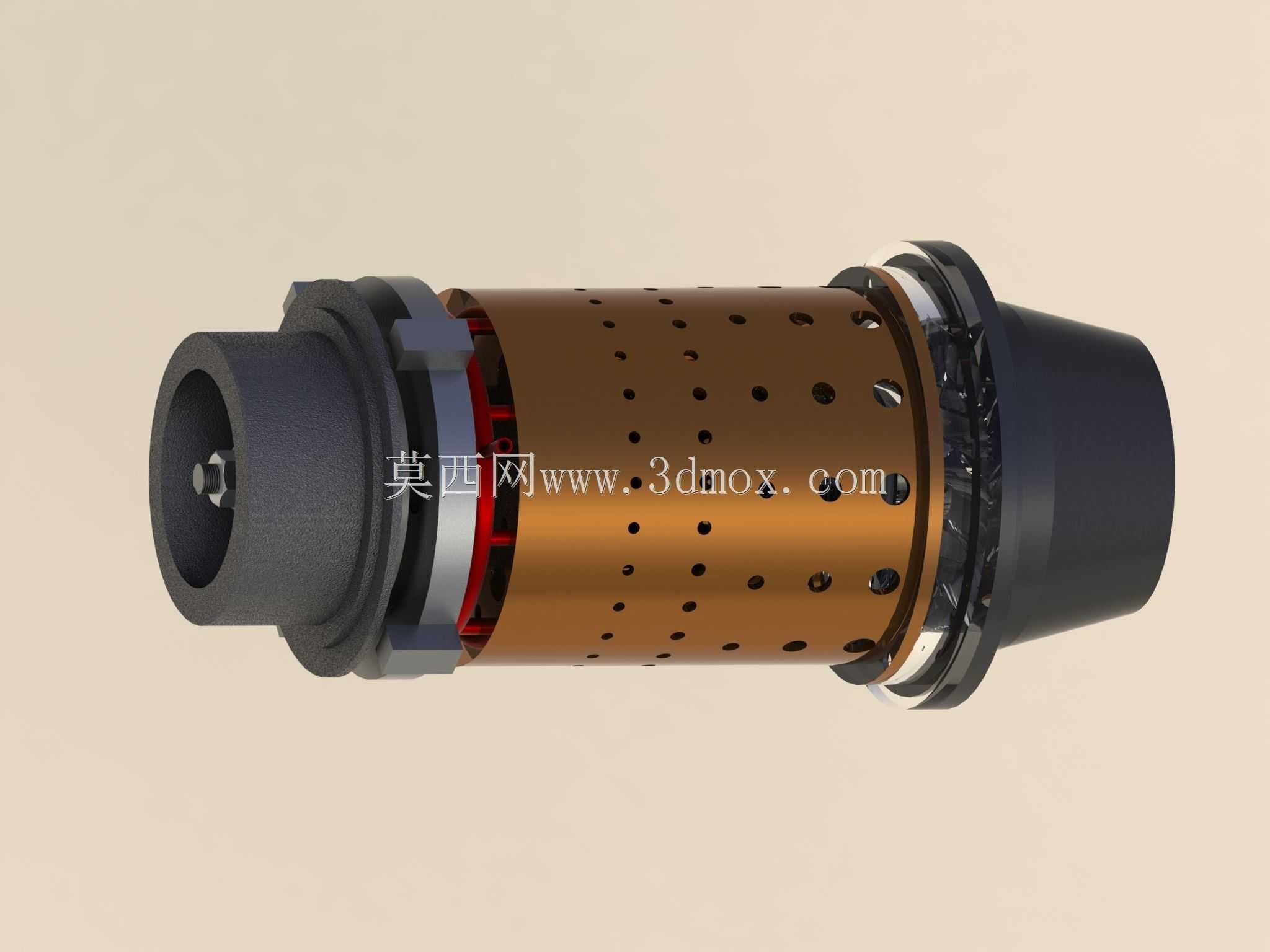

  避免小流量工况下出现喘振问题;燃烧室采用环形回流结构,缩短整机轴向尺寸的同时,保证燃油与压缩空气的混合长度,让燃烧更充分,降低排气污染物含量。涡轮端采用向心式涡轮结构,适配高温燃气的流动特性,叶片根部做了圆角过渡处理,降低高速旋转下的应力集中风险。转子的支撑采用两端轴承布置,靠近压气机端采用深沟球轴承承受径向载荷,涡轮端因工作温度较高,采用耐高温的角接触轴承同时承受径向与轴向载荷,轴承座与机壳之间设计有隔热衬套,减少燃烧室向轴承位置的热量传递,保证润滑脂的工作温度在合理区间。机壳部分采用分段式拼接结构,压气机壳、燃烧室外壳、涡轮壳分别加工后通过止口定位螺栓连接,既方便加工制造时的精度控制,也便于后期维护拆解。安装边界上,

  整机的径向最大尺寸集中在压气机蜗壳位置,轴向安装长度可根据输出端连接需求调整连接法兰尺寸,进气端预留标准的空气滤清器安装接口,排气端可直接连接排气管道或者余热回收装置,输出轴端的轴伸尺寸、键槽规格可匹配不同的负载连接要求。结构设计时充分考虑了各部件的热膨胀量差异,燃烧室与涡轮壳之间预留了合理的膨胀间隙,避免高温工作状态下部件因热胀冷缩出现卡滞或者变形开裂问题。内部的密封结构采用迷宫式密封,在压气机与轴承腔之间、涡轮与轴承腔之间都布置了多道密封齿,减少压缩空气与高温燃气向轴承腔的泄漏,同时避免润滑脂进入流道影响工作效率。从剖面还能看到内部的流道没有突兀的截面突变,所有转角位置都做了圆弧过渡,尽可能降低气流流动过程中的压力损失,

  提升整机的能量转换效率。这类微型燃气轮机相比同功率等级的活塞式发动机,拥有更小的体积与更轻的重量,运动部件更少,维护周期更长,在持续稳定输出动力的工况下优势明显,建模过程中对每一个叶片的型线、每一处流道的尺寸都做了精准还原,可直接用于结构教学、原理演示、改型设计的参考基础,也可作为动力系统选型阶段的结构参照,帮助设计人员快速了解内部部件的布置逻辑,评估整机安装空间与接口匹配性。
