心脏病真空系统夹紧装置结构设计

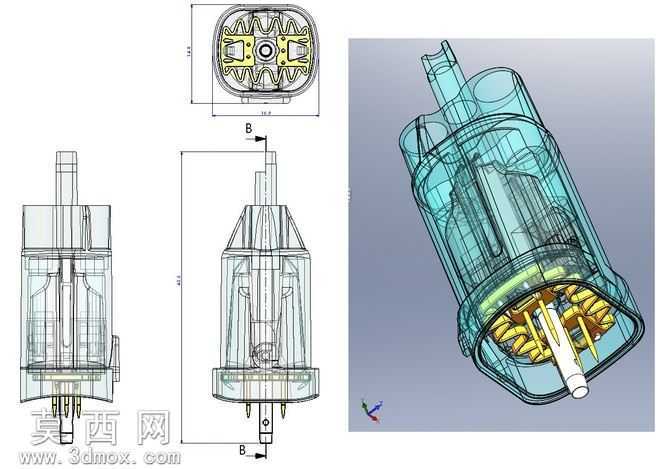

本作品为面向心脏病相关诊疗场景的真空系统夹紧装置三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体功能框架的布局规划，再逐一对各组成零部件进行精细化建模，最终完成整体装配与干涉校验。建模阶段严格遵循机械设计公差配合要求，对装置内部的真空流道、夹紧执行端、密封配合面、外接管路接口等核心结构进行了参数化定义，所有特征尺寸均可根据实际使用需求进行快速调整，保证模型的可编辑性与工程实用性。材质与渲染环节，针对装置不同部件的功能属性匹配了对应的材质表现：外部壳体采用半透明医用级工程塑料材质，通过调整材质的透明度、折射率与漫反射参数，既可以清晰展现内部的组件排布与流道走向，也还原了医用塑料温润的哑光质感；内部的夹紧执行构件、导流叶片采用金属材质，调整金属的粗糙度与反射强度，呈现出精密加工金属件的细腻金属光泽；密封部位采用弹性橡胶材质，通过调整材质的软度表现与深色哑光属性，还原密封件的材质特征。结构设计上，该装置采用同轴式布局，上部为真空接入管路接口，中部为真空容腔与导流结构，下部为环形布置的夹紧执行端，内部设置的导流叶片可以均匀分配真空负压，保证夹紧作业时各点位的受力均匀，避免局部压力差导致的夹持偏移；底部的定位销结构可以实现与待夹持部件的精准对位，配合负压吸附实现稳定的夹紧固定，整体结构紧凑，各部件之间的配合间隙经过反复校验，既保证装配可行性，也满足真空系统的密封要求。渲染阶段采用工作室光照环境，通过多角度的光源布置，配合半透明壳体的折射效果，清晰呈现装置的内外结构层次，线框视图与透明视图的搭配可以完整展示各部件的装配关系与位置布局，工程图视角的投影视图严格遵循机械制图标准，完整标注了核心外形尺寸与装配尺寸，可直接用于后续的工程参考与样机加工指导。
