双槽定滑轮起重导向支座结构

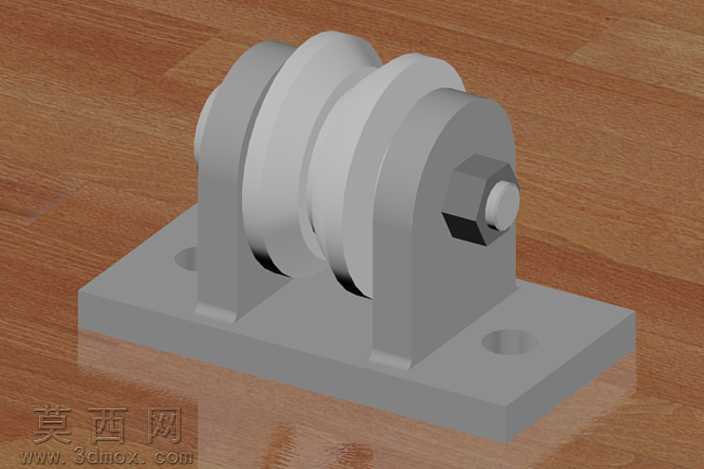

该三维模型采用参数化建模方式完成整体结构搭建，建模过程中优先保证各部件装配关系的准确性，从底部安装底座开始逐步向上构建支撑立板、轮轴、双槽滑轮、锁紧螺母等核心零件，所有配合面均按照实际机械装配公差要求设置贴合约束，避免出现干涉错位问题。渲染阶段采用哑光工程塑料材质模拟整体外观效果，底座表面添加细微的磨砂质感还原金属机加工后的哑光表面特征，木质桌面背景搭配柔和的漫反射光照，清晰呈现出零件的轮廓层次与结构细节，轮轴端部的六角螺母做了边角倒角处理，还原标准紧固件的真实形态，两个滑轮的轮槽边缘做了圆弧过渡处理，避免绳索运行时出现过度磨损。结构设计上，底部长方形底座设置两个对称的沉头安装孔，可通过螺栓将整个组件固定在安装基面，两侧立式支撑板平行布置，为中间的双槽滑轮提供稳定的旋转支撑，轮轴一端采用六角螺母锁紧防松，保证滑轮转动过程中轴体不会发生轴向窜动，双槽结构可同时容纳两根独立的绳索或链条，实现双路载荷的导向变向功能。设计思路围绕简易起重导向场景的实用需求展开，整体结构没有冗余部件，所有零件均采用规则几何形态构建，既降低了加工制造的难度，也保证了组件运行的稳定性，滑轮与支撑板之间预留了合理的转动间隙，避免转动过程中出现摩擦卡滞问题，整体造型简洁规整，可直接用于小型起重设备、物料牵引装置的机构设计参考，也可作为机械基础件教学演示的三维样例，清晰展示滑轮组件的装配逻辑与工作原理，模型各部件均可单独拆分编辑，方便使用者根据实际载荷需求调整尺寸参数，适配不同的应用场景。
