工业差压式ABB压力检测变送装置结构

　　在石油炼化、化工合成、市政水处理、火电汽水回路这类连续流程工业场景里，压力参数的稳定采集是整个过程控制闭环的核心输入环节，这类差压结构的压力变送装置，往往直接安装在工艺管道、反应釜体、储液罐体的取压口位置，负责将管路内的流体静压、差压值转换为标准电信号远传至DCS或PLC控制系统，为液位换算、流量积算、压力联锁保护提供原始测量数据。从现场安装适配的角度看，该装置下部采用双法兰取压结构，法兰端面的密封槽、螺栓孔位完全匹配化工行业通用的法兰连接标准，安装时无需额外制作过渡转接件，两个取压法兰的中心距预留了足够的操作空间，方便现场运维人员拆装密封垫片、紧固连接螺栓，同时下部测量本体的金属腔体采用一体化锻件加工成型，

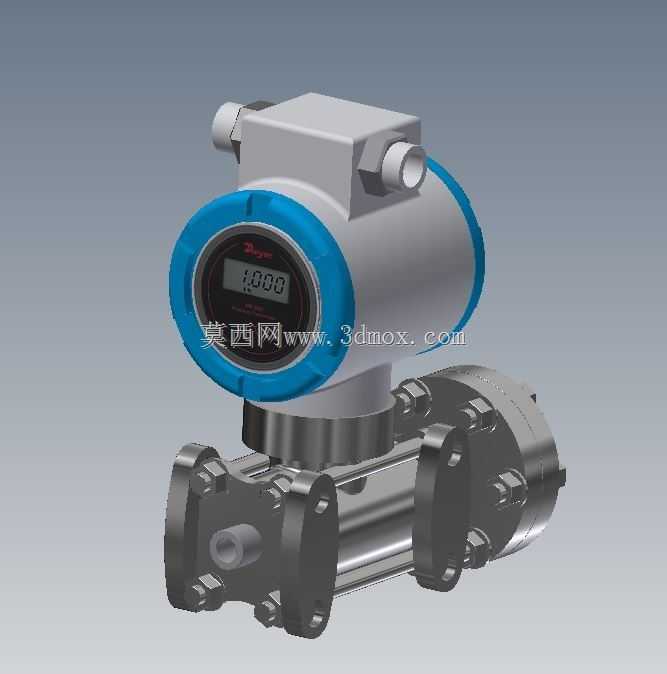

　　避免了拼接焊缝带来的静压泄漏风险，可承受常规中低压工况下的长期管路振动与压力冲击。上部的变送表头部分采用圆形视窗设计，外圈的防护圈做了凸起结构，能在现场安装、运维过程中避免硬物直接磕碰显示面板，表头的接线接口设置在侧方两个对称位置，现场布线时可根据走线方向选择左侧或右侧进线，无需额外调整表头整体安装角度，表头与下部测量本体之间采用旋转连接结构，安装完成后可360度旋转调整显示面板朝向，方便不同高度、不同方位的运维人员直接读取实时测量数值，无需俯身或歪头调整观测角度。从结构设计的逻辑来看，该装置将传感测量单元与信号变送单元做了模块化分隔，下部测量腔体直接接触工艺介质，内置的感压膜片通过硅油填充腔将压力信号传递至上部传感元件，

　　这种隔离结构能避免腐蚀性介质、含杂质浆液直接接触核心传感芯片，延长装置在复杂工况下的使用寿命；上部变送单元的电路部分做了密封灌封处理，配合外壳的防护结构，可满足户外露天安装的防雨、防尘要求，即使在厂区多尘、潮湿的环境下也能稳定运行。在安装边界的设计考量上，装置整体的重心落在下部法兰连接轴线上，安装后不会因重心偏移产生额外的倾覆力矩，对管道取压口的附加载荷控制在行业标准允许范围内，不会拉扯管道焊缝造成应力开裂；表头顶部预留了足够的接线操作空间，现场接线时无需拆除表头外壳即可完成线缆接入与接地操作，下部测量本体与管道保温层之间预留了间隙，方便后期做管道保温施工时不会包裹到表头部分，避免保温材料的潮气侵入表头接线腔。实际工况应用中，

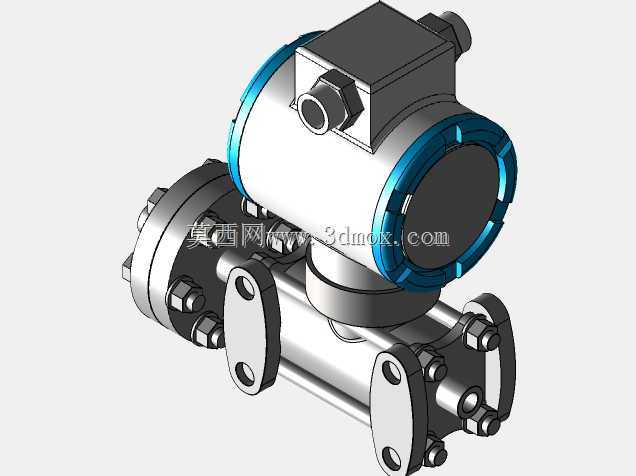

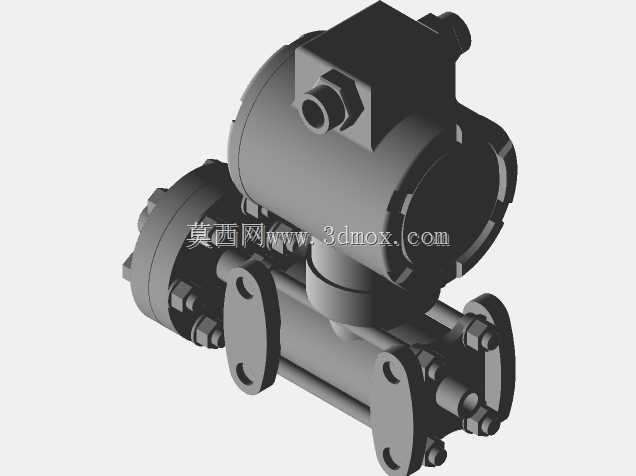

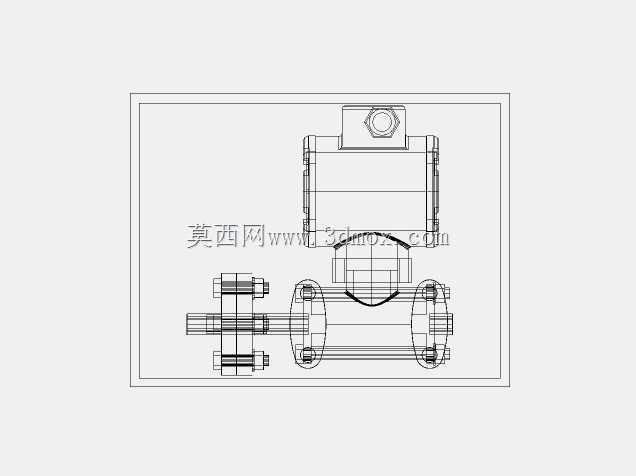

　　这类装置可适配液体、气体、蒸汽等多种介质的压力测量，通过双法兰取压的结构形式，还可直接用于密闭容器的液位测量，通过上下取压口的差压值换算容器内的介质液位高度，无需额外安装浮筒、雷达等其他液位检测元件，能大幅节省项目的仪表采购成本与安装空间；显示面板集成了就地数值显示功能，现场巡检人员无需携带手操器即可直接读取当前测量值，面板上的操作按键设置在视窗内侧，打开防护盖即可完成量程调整、零点校准等操作，无需拆解整个表头结构。从结构建模的细节来看，该模型完整还原了法兰面的螺栓孔分布、密封槽尺寸、表头的接线口结构、显示面板的视窗角度，甚至紧固螺栓的六角头尺寸、防护圈的圆角过渡都做了等比例还原，结构设计人员在做仪表安装布管、操作台布局、检修空间校核时，可直接调用该模型导入整体装配场景，核对安装空间是否满足运维操作要求，避免现场安装时出现仪表与周边管道、桥架、设备结构干涉的问题，也能提前预制安装支架、配对法兰等辅件，减少现场施工的整改工作量。
