博世KS-P爆震传感器结构三维数模

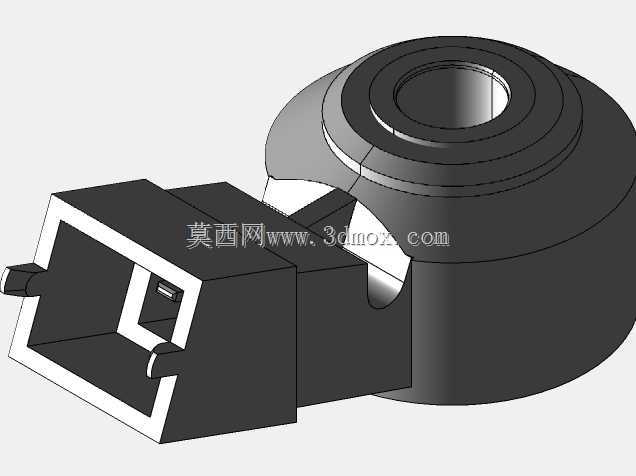

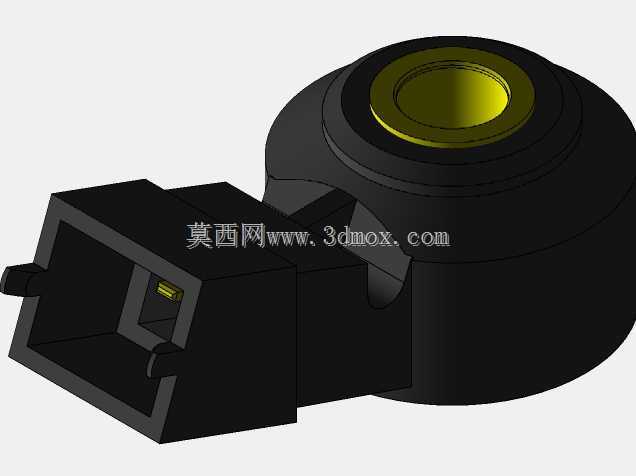

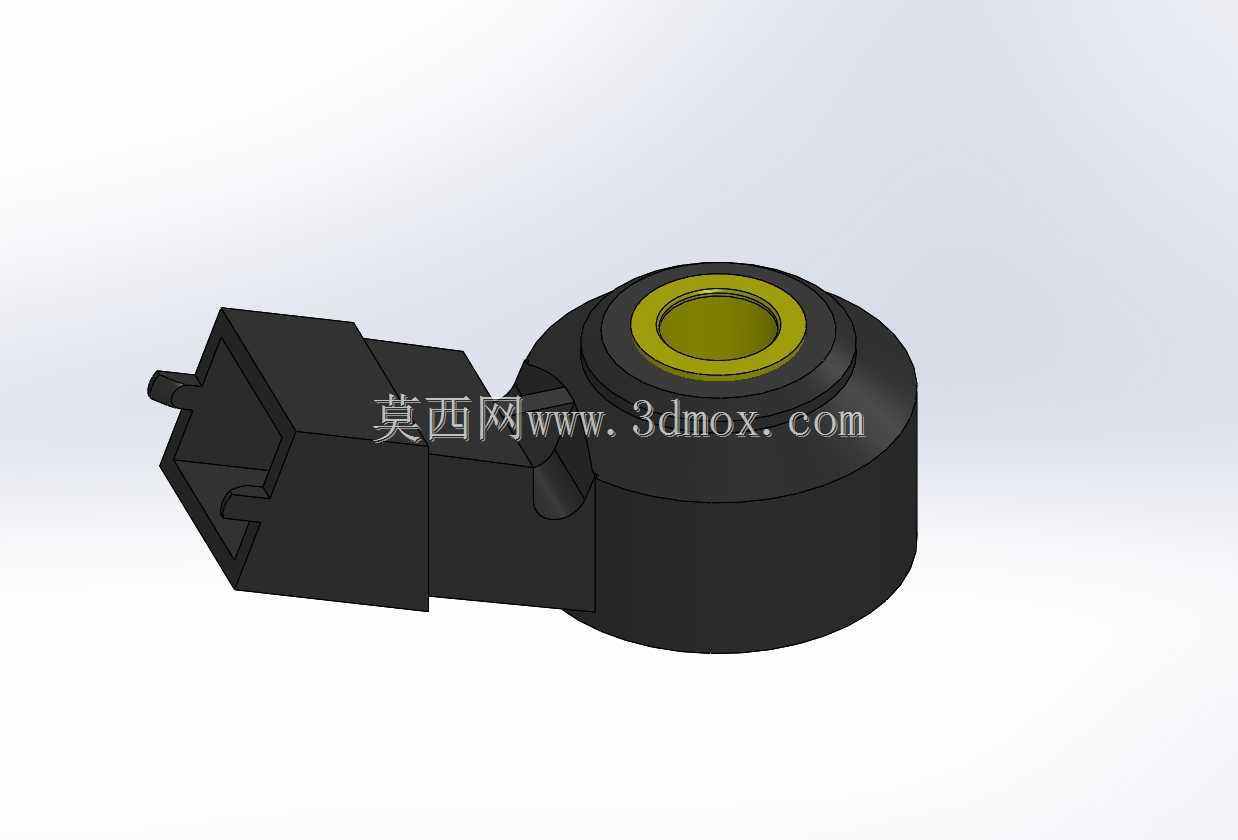

　　这款爆震传感器主要适配乘用车辆发动机缸体安装场景，是发动机点火控制系统的核心感知部件，日常工作中紧贴发动机缸壁金属面安装，实时捕捉缸内燃烧过程中产生的异常振动频率，将机械振动信号转化为可被ECU识别的电信号，辅助控制系统动态调整点火提前角，避免发动机出现爆震工况，既能够提升燃油燃烧效率，也能减少异常爆震对缸体、活塞、连杆等核心部件的冲击损伤，延长发动机整体使用寿命。从结构设计来看，整体采用侧出接插式布局，主体感应端为圆柱式封装结构，中心设置带金属衬套的安装通孔，安装时通过螺栓穿过中心孔将传感器主体压紧在缸体预设的安装平面上，保证振动传递路径无额外阻尼，避免信号衰减或失真。接插端采用行业通用的汽车级防水接插结构，与主体呈固定夹角延伸，

　　接插端内部设置两个信号插针，外围做卡扣式锁止结构，对接整车线束端插件后可实现防松脱，适配发动机舱内高振动、多油污、温差大的复杂工作环境，接插部位的密封结构可阻挡飞溅的机油、冷却液以及洗车水汽进入接插内部，避免出现信号短路、接触不良等故障。建模过程中严格遵循汽车传感器的实际安装边界约束，主体圆柱部分的外径、中心安装孔的孔径、接插端的伸出长度与偏转角度均按照实物测绘尺寸还原，安装面的平面度公差在建模时做了对应约束，保证虚拟装配时传感器与缸体安装面可完全贴合，不会出现安装干涉。接插端的卡扣位置、插针的伸出长度与间距均按照车用接插件的通用标准设置，可直接对接标准线束端模型完成整车电气布局的装配校验。从功能实现的结构逻辑来看，

　　内部压电感应元件封装在圆柱主体的金属外壳内部，中心安装孔的金属衬套直接与缸体接触，将缸体振动直接传递到压电元件上，侧出的接插结构相比直出结构更适合发动机舱内布局紧凑的安装空间，避免与周边的进气管路、线束、其他传感器产生位置干涉，接插端的偏转角度经过多轮实车布局验证，可适配多数直列四缸、V型六缸发动机的缸体安装位，不需要额外调整线束走向即可完成装配。外壳采用高强度工程塑料与金属嵌件注塑成型，建模时还原了外壳表面的拔模斜度与注塑合模线特征，接插端与主体连接部位做了加强筋结构，可承受安装、检修过程中的插拔冲击力，不会出现接插部位断裂的问题。在进行整车动力总成装配仿真时，这款数模可直接用于检查安装间隙，确认传感器安装后与周边排气歧管隔热罩、喷油嘴线束、冷却水管的安全距离，避免发动机运行过程中因振动位移导致部件摩擦破损，也可用于教学场景下演示爆震传感器的安装位置、结构组成与工作原理，帮助入门的结构设计人员理解车用传感器的设计逻辑与安装约束要点。
