带方形安装座的圆柱锁具结构设计

　　这款带方形安装座的圆柱锁结构，在小型机电设备柜体、工具箱、工业防护舱门这类场景中应用十分广泛，日常做设备结构配套选型时，这类锁具是柜体类防护结构的常用标准配套件。从实际使用逻辑来看，它的核心作用是实现封闭腔体的开合管控，避免非授权人员随意开启设备内部腔体，同时在设备运行过程中保证舱门不会因为振动、外力触碰意外松脱，对内部的电气元件、机械传动部件起到基础的物理防护作用。

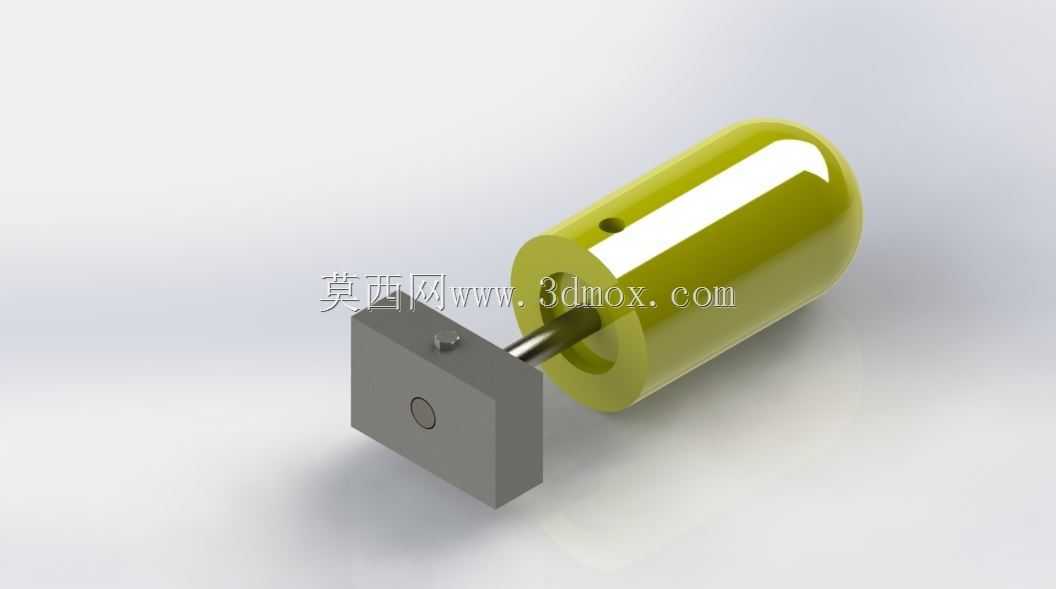

　　从结构设计思路上拆解，整体采用圆柱主体加方形安装基座的组合形式，圆柱锁体部分做了圆弧端头处理，没有尖锐的外凸棱角，既可以避免安装后突出部分剐蹭操作人员，也能减少外部灰尘、水渍在锁体表面的积存，适配车间多粉尘、偶尔有液体飞溅的使用环境。锁体侧面预留的小孔是锁舌联动的定位孔，内部的锁芯转动时，会通过这个孔位带动锁舌完成伸缩动作，实现锁止与解锁的状态切换。方形安装基座的设计是整个结构的安装基准，相比圆形安装座，方形结构在安装时不需要额外做周向防转定位，直接靠基座的平面贴合安装面即可完成周向限位，安装时的对位效率更高，同时方形基座和安装面的接触面积更大，锁具安装后的抗扭强度更高，遇到暴力撬动时能分散受力，减少锁体从安装面板上脱落的风险。

　　从安装边界尺寸来看，圆柱锁体的外径适配常规12-16mm厚度的柜体面板，安装时只需要在面板上开出对应直径的圆孔，将圆柱主体从面板外侧穿入，方形基座贴合在面板内侧，通过基座上预留的两个安装孔用螺丝紧固即可完成固定，不需要额外做复杂的沉台或者异形开孔，普通的钣金冲孔、板材钻孔工艺就能完成安装位加工，适配冷轧钢板、铝合金板、工程塑料板等多种常见的柜体面板材质。锁芯伸出的金属杆是锁舌的传动杆，杆径做了统一的适配尺寸，可以搭配不同长度的锁舌配件，适配不同厚度的门框边距，不需要针对不同的柜体深度重新更换整个锁体，选型时的适配性更强。

　　在功能特性上，这款锁具的锁体外壳采用硬质耐磨材质，表面做了光滑的涂层处理，长期反复插拔钥匙转动也不会出现表层脱落、锈蚀的问题，在无强腐蚀的普通工业环境下使用寿命能满足设备全生命周期的使用需求。锁体和方形基座之间做了紧密的配合间隙，日常使用时不会出现晃动旷量，解锁和锁止的转动手感顺滑，没有卡滞感。方形基座上的中心孔和圆柱锁体的同轴度控制在合理公差范围内，安装后锁体不会出现偏斜，保证锁舌伸缩时和门框上的锁扣位精准对位，不会出现锁舌卡滞、关不上门的问题。

　　实际做三维建模时，这个结构的建模逻辑也很清晰，先以方形基座的安装面为基准面，绘制方形轮廓拉伸生成基座主体，在基座上定位两个安装孔的位置做切除特征，再以基座中心为基准绘制圆柱锁体的轮廓，拉伸生成圆柱主体后对端头做圆角处理，接着在圆柱侧面定位联动孔的位置做切除，最后绘制传动杆的特征装配到对应位置即可。建模过程中需要重点控制圆柱锁体和方形基座的同轴度公差，还有安装孔的位置度公差，保证加工出来的零件能顺利装配，不会出现安装孔对位不准、锁体插不进面板开孔的问题。这类小型五金配件虽然结构不复杂，但在设备整体结构中是不可或缺的部分，设计时需要充分考虑安装的便捷性、使用的可靠性还有不同场景的适配性，才能满足实际工业场景的使用需求。
