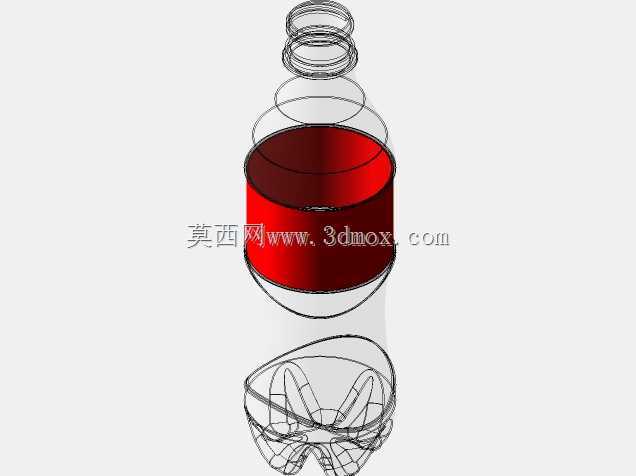

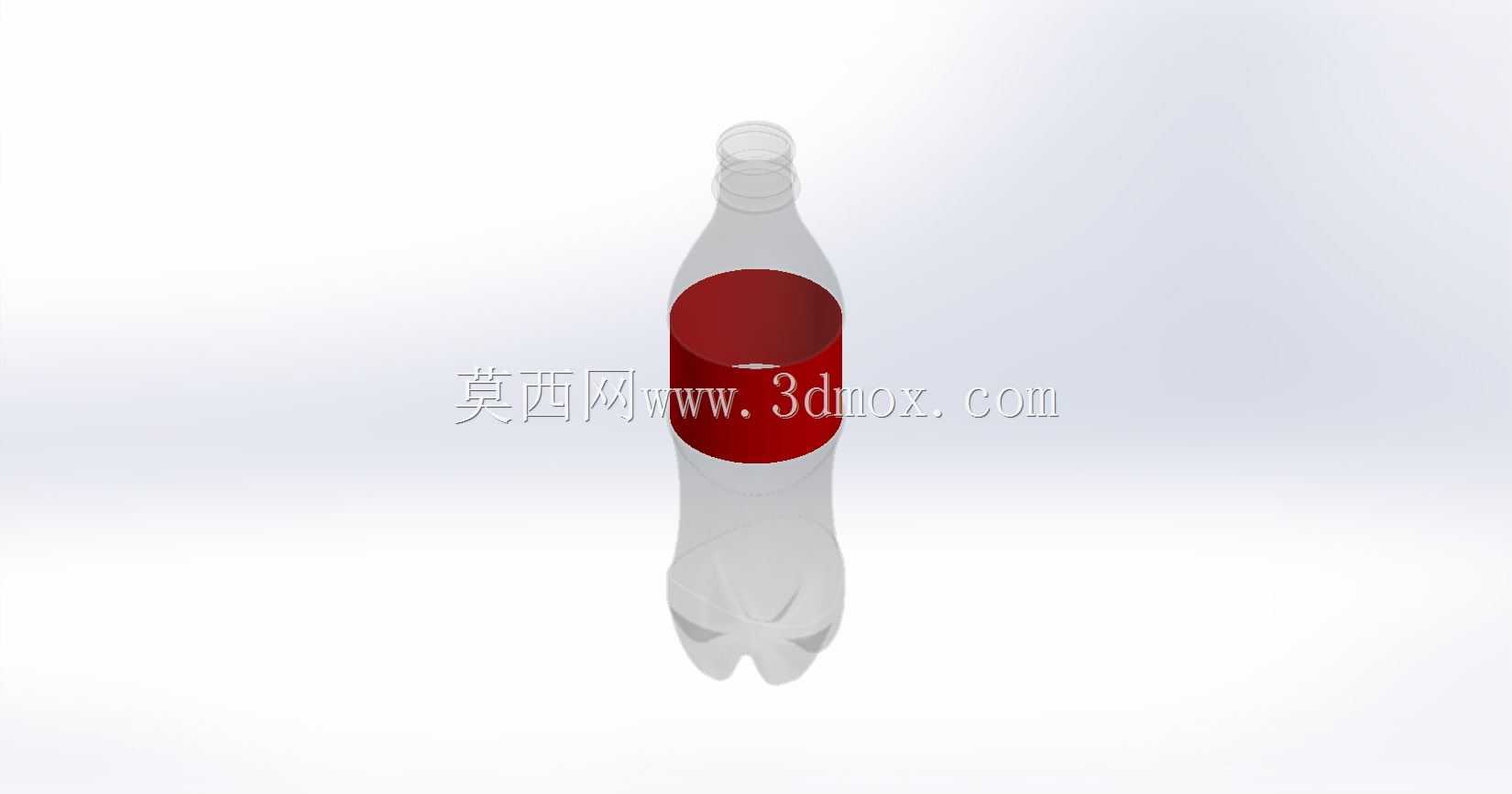

带内部液位示意的透明PET饮料瓶结构

　　日常快消品生产线的包装环节，这类PET材质饮料瓶是灌装、套标、码垛全流程的核心适配载体，从吹塑成型工位到最终装箱堆叠，每一处结构细节都直接影响整线运行效率。做这个瓶体三维结构的时候，最先要锚定的是吹塑工艺的脱模边界，瓶身中段的环形加强筋不是随便加的装饰，既要保证灌装后满瓶状态下堆码的轴向承压能力，避免上层箱体压瘪下层瓶身，还要兼顾空瓶输送过程中的抗挤压性能，减少风道输送时的瘪瓶废品率。瓶底的花瓣式内凹结构是整个设计里需要反复校核的部分，五瓣支撑脚的弧度直接决定了瓶体站立的稳定性，不光要适配灌装线的星形拨轮卡槽，还要考虑冷藏环境下瓶内液体结冰膨胀的形变余量，内凹的深度不能过深否则吹塑时底部料厚不均容易出现应力开裂，

　　也不能过浅否则站立时容易出现歪瓶倒瓶问题。瓶口的螺纹段是和标准瓶盖适配的通用结构，做建模的时候要严格匹配通用瓶口的密封面尺寸，瓶口下方的防盗环连接桥位置要做细微的让位结构，保证旋盖时防盗环能顺利卡在瓶盖卡扣位置，同时不会出现连接桥提前断裂的问题。瓶身上半部分的收腰弧度，一方面是贴合人手握持的人体工学弧度，单手握持时手指能自然贴合瓶身曲面，不会出现打滑脱手的情况，另一方面这个弧度位置刚好是套标机的标签定位区，曲面的平缓过渡能保证标签热收缩时不会出现褶皱翘边。内部预留的红色液位示意区域，是为了校核灌装液位的合理高度，既要满足标称容量的精度要求，还要预留出液体晃动的气室空间，避免高温运输环境下瓶内压力升高导致瓶身鼓胀变形。

　　整个瓶体的壁厚分布是建模时需要重点考量的，从瓶口到瓶底的料厚是渐变的，瓶口位置因为要和瓶盖配合密封，料厚最厚保证螺纹强度，瓶身中段料厚相对均匀，保证透光性和结构强度的平衡，瓶底支撑位置料厚要适当加厚，承受整瓶重量和堆码压力。在生产线适配层面，瓶身的最大外径要匹配现有灌装机的进瓶螺杆导程，还有贴标机的夹持皮带间距，不需要额外更换生产线的适配零件就能直接投产，这也是这类通用瓶型结构设计的核心出发点，尽量兼容现有快消包装线的通用工装，减少客户的产线改造成本。另外瓶身的曲面过渡全部做了圆角处理，没有尖锐的棱角，一方面是吹塑工艺的要求，避免应力集中导致的瓶身开裂，另一方面也能减少运输过程中瓶身之间摩擦产生的划痕，保证成品的外观通透度。做结构校核的时候还要考虑空瓶的堆叠存储，空瓶状态下的套叠余量要控制在合理范围，既不能太松导致仓储时堆垛倒塌，也不能太紧导致灌装前取瓶时出现拔瓶困难，影响上瓶效率。
