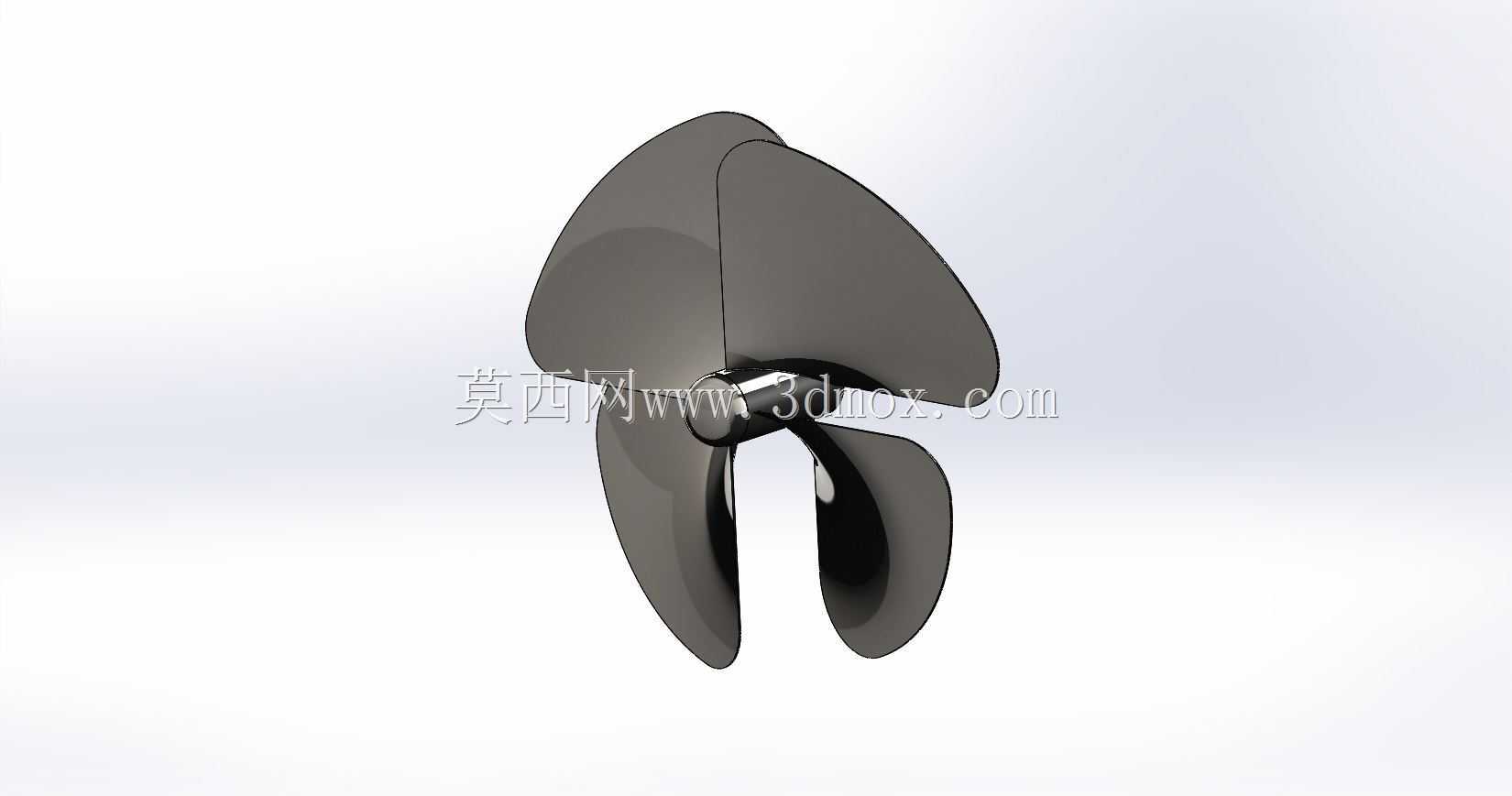

三叶船用推进螺旋桨结构设计

　　在船舶与小型水上动力设备的推进系统中，螺旋桨是直接将轴系旋转动能转化为流体推力的核心执行部件，其结构设计合理性直接决定动力传递效率、航行稳定性与运行噪音水平。这款三叶结构的螺旋桨，采用等强度曲面桨叶设计，整体构型围绕低工况下的推力输出稳定性优化，适配中小型内河船舶、作业小艇以及部分水下推进设备的动力输出需求。从实际应用场景来看，这类三叶螺旋桨常被用于吃水深度较浅的内河作业船、观光小艇，以及部分舷外机配套推进单元，相比四叶桨其在中低转速区间的水流扰动更小，不易在浅水环境下卷入水底杂物造成卡滞，同时三叶结构的动平衡调校难度更低，日常维护校正的成本也更可控。

　　设计过程中首先确定桨叶的盘面比参数，结合适配的主机功率区间，将单叶的投影面积控制在合理范围，既保证足够的推力面接触水流，又避免过大的盘面比增加旋转阻力。桨叶的曲面采用变螺距设计，从叶根到叶梢的螺距角逐步过渡，叶根区域厚度更大，用于承担轴系传递的扭矩载荷，避免启动瞬间的应力集中造成桨叶根部断裂；叶梢区域做圆弧收边处理，减少高速旋转时的叶梢涡流损失，同时降低空泡效应产生的概率，延长桨叶的使用寿命。桨毂部分采用同轴台阶孔设计，中心孔与传动轴的配合公差选取过渡配合区间，保证扭矩传递过程中无相对窜动，同时预留键槽安装位，可适配标准平键连接结构，安装时无需额外定制非标连接件，降低现场装配的复杂度。

　　从安装边界来看，桨毂的轴向长度经过匹配校核，安装后桨叶端面与船体尾部导流罩的间隙控制在安全范围内，既不会因为间隙过小造成旋转剐蹭，也不会因为间隙过大导致水流紊流影响推进效率。桨叶的旋转直径适配常见的中小型船舶尾轴安装空间，安装后整体外轮廓不会超出船体舷侧边界，停靠岸壁时不易发生碰撞损伤。建模过程中先通过草图绘制桨叶的各截面翼型曲线，再通过放样操作生成整体桨叶曲面，之后对叶根与桨毂的衔接区域做圆角过渡处理，消除应力集中的直角结构；桨毂部分采用拉伸凸台生成基体结构，再通过扫掠凸台加工出键槽与端面定位止口，所有曲面连接处都做曲率连续检查，避免建模过程中出现的曲面褶皱影响后续流体仿真分析的准确性。

　　实际使用中，这类螺旋桨的桨叶曲面弧度经过水流冲击角度优化，正车工况下水流可以顺滑地沿桨叶表面从导边流向随边，将旋转动能高效转化为轴向推力；倒车工况下桨叶的反面曲面也能提供足够的反向制动力，满足船舶靠港时的减速、后退操作需求。结构强度方面，叶根区域的加厚设计可以抵御航行中碰到小型漂浮杂物的冲击，不会因为轻微碰撞就出现桨叶变形断裂，日常使用中只要定期检查桨叶表面的附着生物与形变情况，就能保证长期稳定的推进效率。建模时的参数化设计逻辑也支持后续根据不同的主机功率、航速需求调整螺距与桨叶直径参数，快速衍生出适配不同吨位船舶的同系列螺旋桨结构，减少重复建模的工作量，提升结构设计的迭代效率。
