作为旋转传动系统里应用覆盖度最广的支撑部件,这类深沟结构的滚珠轴承几乎渗透到所有需要降低转动摩擦阻力的设备场景中,小到家用风扇的电机输出端、办公设备的走纸辊支撑位,大到工业输送机的辊筒转轴、机床主轴的辅助支撑段、农用机械的传动轮安装位,都能见到同结构轴承的应用身影。它的核心作用是在支撑旋转轴系的同时,将轴运转过程中的径向载荷、部分双向轴向载荷通过滚动体的滚动接触传递到轴承座,把轴与安装基座之间的滑动摩擦转化为滚动摩擦,大幅降低运转过程中的能量损耗与零件磨损速率,延长整套传动系统的维护周期。

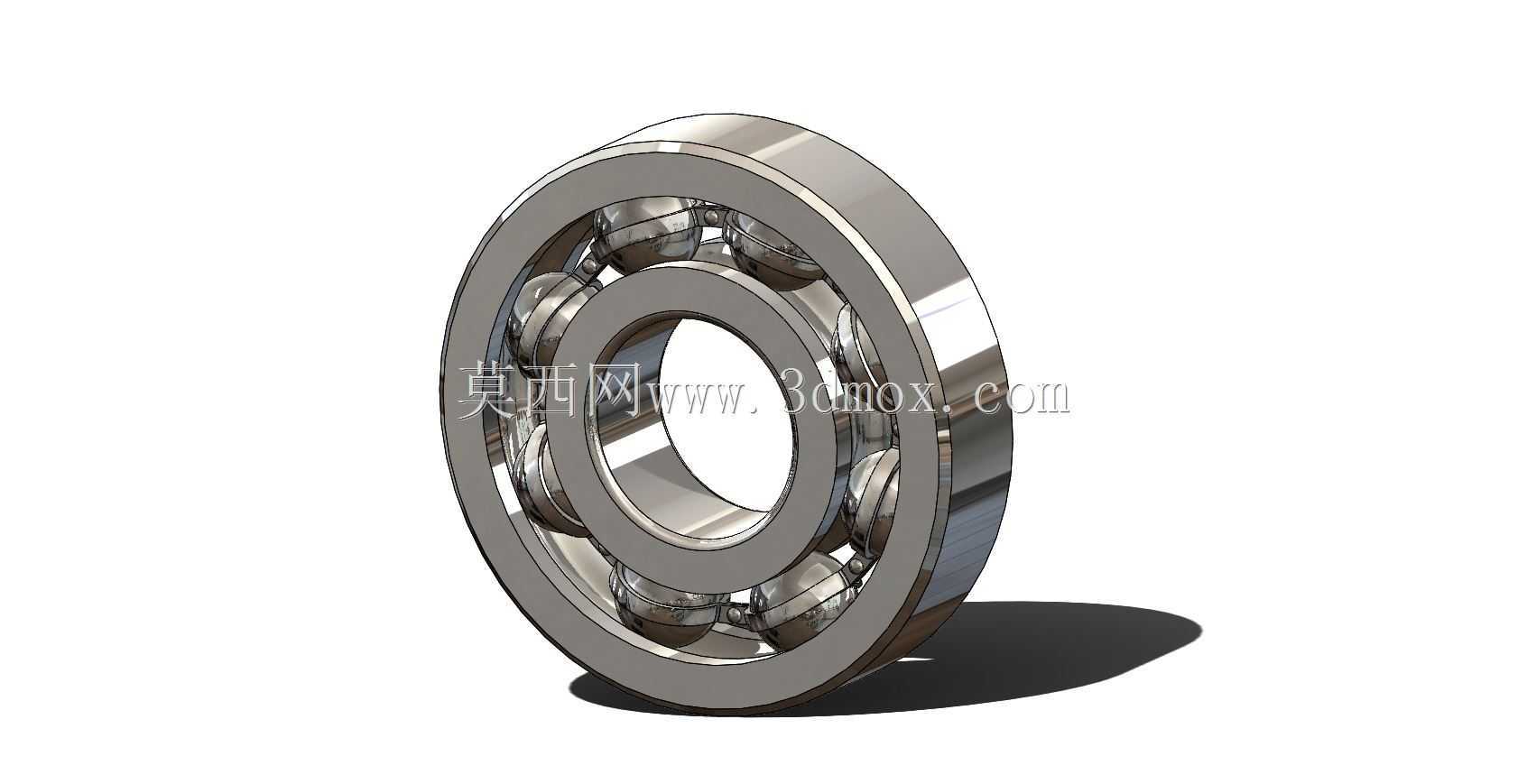

从结构设计逻辑来看,这套模型完整还原了深沟球轴承的四大核心组成部分:内圈、外圈、滚动钢球、保持架。内圈的内圆柱面与旋转轴采用过盈配合装配,随轴同步转动,内圈外侧加工有连续的弧形滚道,滚道的曲率半径略大于钢球半径,保证钢球在滚道内滚动时既有足够的接触面积承载,又不会出现卡滞;外圈的外圆柱面与轴承座孔采用过渡或间隙配合,多数工况下外圈保持固定,部分特殊工况下也可随从动部件转动,其内侧的滚道与内圈滚道位置严格对中,形成供钢球循环滚动的闭合环形轨道。滚动钢球作为承载的核心传力元件,均匀分布在内外圈滚道之间,钢球的直径公差、圆度公差直接决定轴承运转的平稳性与噪音水平,设计时需要根据额定动载荷、额定静载荷的计算值匹配对应直径与数量的钢球,保证在最大载荷工况下钢球与滚道的接触应力不超过材料的许用接触疲劳极限。保持架的作用是将相邻钢球均匀分隔开,避免钢球在运转过程中相互接触摩擦,同时引导钢球在无载荷区保持正确位置,改善轴承内部的润滑分布,模型中采用的浪形冲压保持架是深沟球轴承最常用的保持架结构,重量轻、装配便捷,适合中低速、常温的常规工况。
在安装边界的尺寸设计上,这类轴承的外形尺寸遵循通用的标准化系列,内圈内径是与轴配合的核心尺寸,需要根据轴的直径公差选取对应的配合公差带,保证运转过程中内圈与轴不发生相对打滑;外圈外径是与轴承座孔配合的尺寸,需要根据座孔的材质、载荷特性选取合适的配合松紧度,避免外圈在座孔内发生蠕变磨损。轴承的宽度尺寸决定了轴系的轴向安装空间,设计轴系时需要预留对应的安装位置,同时考虑轴承的轴向定位方式:内圈通常采用轴肩加锁紧挡圈或者圆螺母的方式固定,外圈通常采用轴承座孔的台肩加端盖的方式固定,定位台肩的高度需要低于轴承内圈、外圈的倒角高度,保证轴承安装到位后台肩能完全贴合轴承端面,同时不会干涉保持架的运转空间。轴承的倒角尺寸不仅是装配时的导向结构,也能避免安装过程中应力集中导致的套圈开裂,装配时需要保证轴与座孔的倒角尺寸小于轴承的倒角尺寸,才能让轴承端面与定位面完全贴合。
在实际选型应用中,这类轴承的密封结构、润滑方式也需要匹配工况调整,粉尘较多的工况需要带接触式橡胶密封圈的结构,阻止外界杂质进入滚道,高速工况需要采用脂润滑或者油雾润滑的方式降低滚动体与滚道的摩擦温升,高温工况则需要匹配特殊的保持架材质与高温润滑脂。这套三维装配模型完整还原了各零件的配合关系,可直接用于设备装配时的干涉检查、轴系支撑结构的方案验证,也能作为机械原理教学中滚动轴承结构讲解的演示载体,帮助设计人员快速理解各零件的装配逻辑与受力传递路径,在做设备整体结构设计时,可直接调用该模型匹配对应的安装位尺寸,减少重复建模的工作量,同时避免因结构理解偏差导致的安装干涉、配合公差选取错误等问题。
