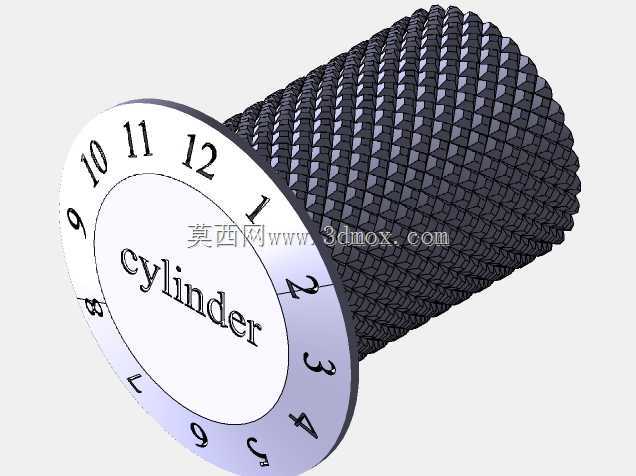

做机械结构设计这么多年,滚花类零件的建模其实最考验对工艺细节的把控,很多新手做出来的滚花要么纹理失真,要么和实际加工出来的效果差之千里,这个带端面刻度的菱形滚花圆柱件,其实是手动调节机构里非常常见的一类操作件。
先从实际应用场景说,这类零件大多用在需要手动微调的进给机构、定位调节旋钮上,比如小型试验台的进给调节端、工装夹具的锁紧调节柱、检测设备的刻度调节手轮部位,操作人员拧动的时候,外圆的滚花纹理就是用来增加手指和零件接触面摩擦力的,避免手上沾了切削液或者油污的时候打滑,调节的时候使不上劲。很多人做滚花的时候只会在圆柱面阵列凸起,却忽略了实际滚花加工是用滚花刀在车床上挤压成型的,纹理的齿形角度、齿距都有对应的行业通用规范,菱形滚花的齿纹交叉角度通常是90度,齿距根据零件直径大小匹配,直径偏小的零件用细齿滚花,直径偏大的用粗齿,这个模型里的菱形纹理排布均匀,齿顶和齿根的过渡做了圆角处理,完全贴合实际冷挤压成型的工艺特征,不会出现尖锐棱边,既避免加工时应力集中,也防止操作时划伤操作人员的手。
再看端面的设计,端面上做了环形排布的刻度数字,还有居中的cylinder标识刻字,这个设计是为了调节的时候能直观读取调节量,每转动一个刻度对应的进给量或者位移量是固定的,不用额外加装刻度环,零件本身就集成了刻度标识功能,减少了装配环节的零件数量。很多新手做端面刻度的时候,会把数字直接拉伸凸出于端面,却没考虑实际加工里这类刻度要么是激光刻字,要么是电化学腐蚀,字痕是凹陷下去的,深度通常在0.1到0.2毫米之间,既不会因为凸起被磨损掉,也不会积灰藏污,长期使用刻度依然清晰。这个模型里的刻字深度做的恰到好处,数字的字体选用了工程领域常用的等线字体,每个数字的笔画宽度一致,环形排布的时候沿着端面圆周均匀分布,数字的朝向始终正对径向外侧,不管转到哪个角度,操作人员都能快速识别刻度数值,不会出现数字歪斜、识别困难的问题。
从安装边界来说,这类滚花圆柱件的内孔通常会和调节螺杆做过渡配合,侧面会配装紧定螺钉或者做平位结构,防止转动的时候和螺杆发生相对滑转,模型的圆柱面滚花区域长度是经过匹配的,刚好覆盖操作人员手指握持的区域,不会做过长的无效滚花段,毕竟滚花加工是会增加工序成本的,多余的滚花段没有实际操作意义,反而会增加零件加工时长。端面的刻度环外沿做了微小的倒角,去除了车加工留下的飞边毛刺,零件整体没有多余的结构,所有特征都是服务于实际使用功能:外圆圆周的菱形滚花服务于防滑操作,端面的刻度数字服务于调节量读取,居中的标识区可以标注零件规格或者型号,方便装配时快速识别零件类型。
建模的时候要注意,滚花纹理如果用整面阵列的方式很容易出现特征报错,尤其是圆柱面曲率变化的位置,齿形的贴合度很难控制,正确的建模思路应该是先做出单个滚花齿的成型特征,沿着圆柱面做圆周方向和轴向的双方向阵列,阵列的时候要注意齿纹的交叉对齐,保证菱形格的规整度,不能出现纹理错位、菱形变形的问题。端面的环形刻度要先做等分的辅助线,每个刻度位置对应一个数字特征,数字做包覆或者凹陷切除的时候,要保证每个字的深度一致,不会因为端面的曲率变化出现深浅不一的情况。另外这类零件的材质通常选用45号钢或者铝合金,钢件做发黑处理防锈,铝合金件做阳极氧化提升表面耐磨性,滚花的纹理粗糙度不需要太高,Ra3.2左右就足够,太光滑起不到防滑作用,太粗糙又容易硌手,长时间操作会让操作人员手指不适。
很多人觉得滚花零件是小结构,不需要花太多精力设计,实际上手动操作类的零部件,细节直接影响操作体验,滚花的齿距如果做太大,拧动的时候会硌得手指疼,齿距太小又起不到防滑效果;刻度的数字如果做太小,操作人员凑近了都看不清,调节的时候很容易读错数值,导致调节量偏差,影响设备的调试精度。这个模型在这些细节上的处理都很贴合实际生产使用的要求,没有多余的装饰性特征,每一处结构都有对应的功能指向,不管是用来做手动调节机构的选型参考,还是作为滚花类零件的建模模板,都能很好的还原实际零件的工艺特征,不会出现和生产脱节的建模错误。
