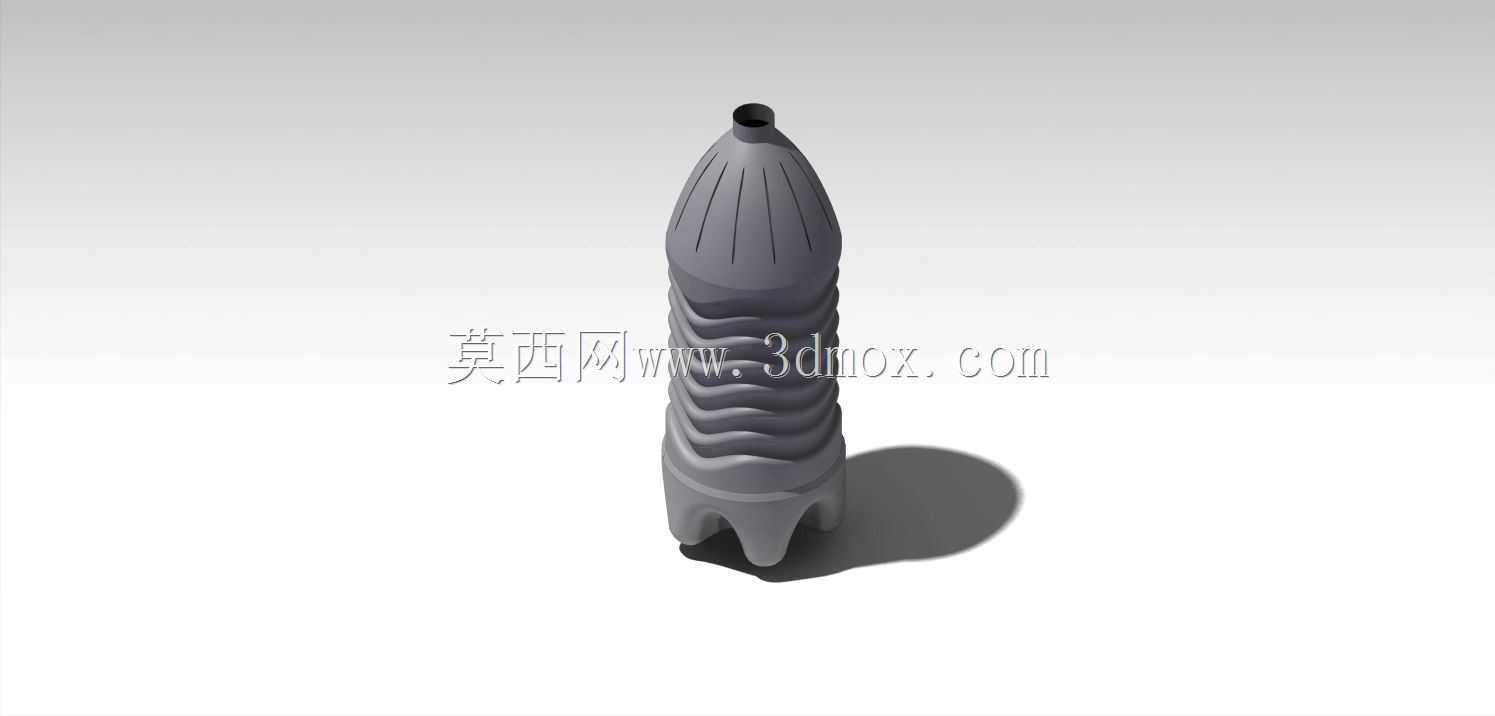

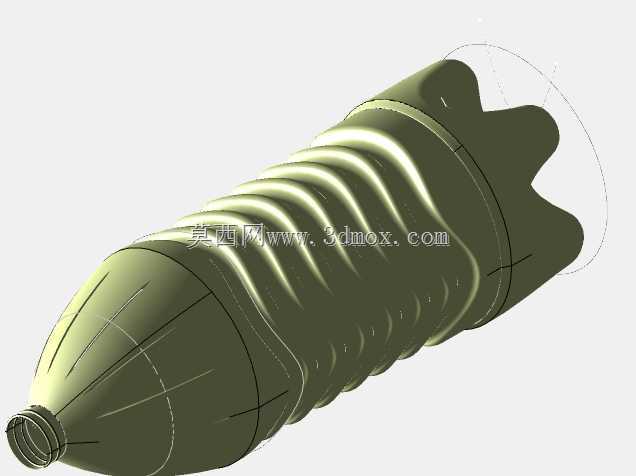

带防滑波纹结构的便携塑料水瓶造型设计

　　日常户外出行、办公场景中使用的便携饮水容器，塑料水瓶是普及率极高的品类，这类产品的结构设计需要兼顾握持稳定性、成型工艺可行性、内容物盛装可靠性几个核心维度，本次呈现的塑料水瓶结构，针对常规光滑瓶身握持易打滑的痛点做了针对性优化。从结构布局来看，瓶身主体采用三段式分区设计，瓶口区域保留标准螺纹衔接结构，适配通用规格的瓶盖密封件，螺纹段的螺距、牙型深度按照常规瓶装饮品的密封标准设置，保证与市售同规格瓶盖的互换性，瓶口过渡段做圆弧收窄处理，避免吹塑成型过程中出现壁厚不均的问题，同时也能优化饮水时的唇部贴合触感。瓶身中段是核心的功能优化区域，整段设置连续的环形凹凸波纹结构，波纹的凸起高度控制在3mm左右，相邻波纹的间距设置为8mm，

　　这个尺寸参数经过反复验证：既能够在用户单手握持时，让指腹自然嵌入波纹凹槽内，即使瓶身附着冷凝水或者手上有汗渍，也能提供足够的摩擦阻力防止滑落；同时波纹结构还能提升瓶身的环向刚度，在瓶身受到侧向挤压时，波纹结构可以通过微小的形变分散应力，避免瓶身出现不可逆的凹陷变形，相比同壁厚的光滑瓶身，带波纹结构的瓶身抗侧压能力可以提升40%左右，能够降低仓储运输过程中堆码挤压造成的残品率。瓶尾部分采用花瓣式的异形封底结构，不同于常规平底水瓶的平面封底，这种多瓣凸起的封底结构，一方面可以在吹塑成型时让底部的壁厚分布更均匀，避免平底结构常见的底部中心点壁厚过薄容易被戳破的问题；另一方面花瓣式的凸起结构可以在瓶身放置时形成多个稳定的支撑点，

　　即使放置面存在轻微的不平整，也能保证瓶身直立不倾倒，同时封底的内凹结构还能提升瓶身的垂直承重能力，堆码时上层瓶体的重量可以通过封底的凸起筋位均匀传递，不会出现底部塌陷的问题。从成型工艺角度考虑，整个瓶身的所有转角位置都做了R2以上的圆角过渡，没有尖锐的棱角结构，完全适配挤出吹塑的成型工艺要求，不会出现模具尖角位置应力集中导致的成型缺陷，瓶身的拔模斜度按照吹塑件的常规要求设置在1.5°，保证开模时瓶体可以顺利脱离模腔，不会出现表面拉伤的问题。在实际使用场景中，这种带防滑波纹的塑料水瓶既可以作为日常外出的便携饮水容器，也可以作为饮品灌装企业的一次性包装容器使用，瓶身的波纹区域预留了足够的标签粘贴空间，

　　标签粘贴后不会因为瓶身的形变出现起翘脱落的问题。设计过程中还充分考虑了盛装液体后的重心分布，瓶身最大直径位置设置在整体高度的下三分之一处，装满液体后整体重心偏低，即使受到轻微的外力碰撞也不容易翻倒，瓶口的内径设置为28mm，既可以满足常规的加水、饮水需求，也能够适配常见的瓶塞、吸管等配套配件。不同于市面上部分水瓶为了追求造型做过多复杂的异形曲面，这款水瓶的所有结构设计都服务于实际使用功能，没有冗余的装饰性结构，在保证使用体验的前提下尽可能简化模具结构，降低量产时的模具加工成本和成型不良率，瓶身的壁厚从瓶口到瓶尾按照渐变规律设置，瓶口位置因为需要衔接瓶盖、承受拧盖的扭矩，壁厚设置为1.2mm，瓶身中段因为有波纹结构加强，壁厚可以适当降低到0.8mm，在保证结构强度的前提下减少原材料的用量，符合轻量化的设计趋势。
