车辆防滚翻保护框架线框几何结构

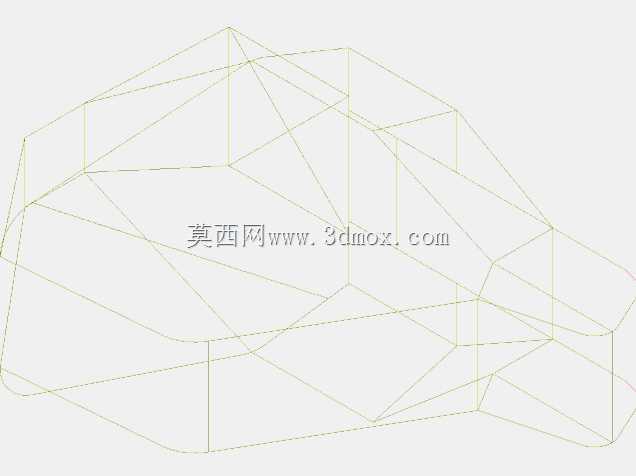

　　在越野车辆、场地赛车、特种作业车辆的安全设计体系中，防滚翻保护架是被动安全模块的核心承载构件，其核心作用是在车辆发生滚翻、侧向撞击、顶部承压等极端工况下，为驾乘舱预留足够的生存空间，避免舱体结构侵入挤压驾乘人员，同时为安全带、座椅等安全部件提供刚性安装基点。这类结构的设计并非简单的管材拼接，需要结合整车的质心位置、驾乘舱的边界轮廓、常见事故的受力方向做针对性的拓扑优化，本次呈现的线框几何结构，是基于驾乘舱三维边界提取的骨架拓扑方案，采用1D单元做网格离散的前置处理版本，可直接用于后续的有限元强度、刚度校核。从实际应用场景来看，这类保护架多用于非承载式车身的越野改装车辆、场地拉力赛车、矿区窄体作业车辆、

　　全地形车等运行场景存在滚翻风险的设备，不同场景下的结构设计侧重点存在明显差异：场地赛车的防滚架需要兼顾轻量化与极高的冲击强度，管材的排布密度更高，连接节点的补强设计更严谨；矿区作业车辆的防滚架更侧重顶部静载承压能力，需要满足落物冲击的防护要求，顶部框架的横梁排布更密，纵向支撑的跨距更小；民用越野改装的防滚架则需要兼顾车内空间利用率，避免结构件过多占用驾乘人员的活动空间，同时要匹配原车的安装点位，减少对车身原有结构的破坏性改动。从设计思路来看，这套线框结构首先提取了驾乘舱的内部边界轮廓，以驾乘人员的头部、肩部、躯干的安全间隙为核心约束，先确定主防滚环的位置与尺寸——主防滚环是整个结构的核心承载环，通常布置在驾乘人员座椅后方，

　　其横向宽度需要覆盖两侧驾乘人员的肩部外侧，竖向高度需要高于驾乘人员佩戴头盔后的顶部至少90mm，确保车辆滚翻时顶部最先接触地面的是防滚架结构而非头盔。在主防滚环的基础上，向前延伸出前支撑腿，连接到车辆前部的车架纵梁安装点，形成前部的侧向防护框架；向两侧延伸出侧边防滚杆，沿着车门内侧的轮廓布置，在车门区域形成环形防护结构，抵御侧向撞击时的外力侵入；顶部则通过多根横向、纵向的连接杆件，将前后的环形结构连接成整体的笼式框架，避免单个环体受力时出现失稳变形。从安装边界来看，这套结构的所有底部支撑端点都对应车架的主承载梁位置，不会直接连接在车身蒙皮、内饰板等非承载部件上，每个安装点都设计了贴合梁面的安装垫板，

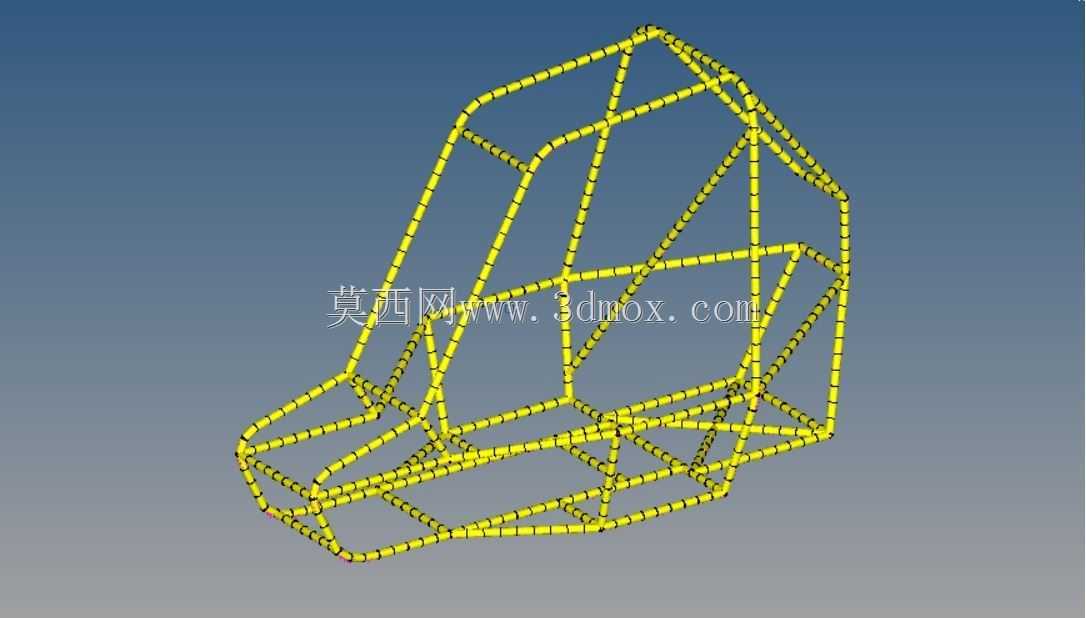

　　通过螺栓连接或者焊接的方式与车架固定，确保冲击载荷能够顺利传递到整个车架结构，避免单点受力过大造成连接部位撕裂。结构的杆件排布充分考虑了实际的管材弯折工艺，所有弯折位置的曲率半径都满足常规弯管设备的加工能力，避免出现过小的弯折角度造成管材外侧壁厚减薄、内侧起皱的工艺缺陷；杆件之间的连接节点都预留了足够的焊接操作空间，避免出现空间位置干涉导致无法满焊的问题。在网格处理层面，这套线框结构采用1D梁单元离散的方式，能够在保证计算精度的前提下大幅降低有限元计算的资源消耗，适合在方案设计阶段快速完成多工况的迭代校核，比如可以快速模拟不同管径、不同壁厚、不同杆件排布方案下的结构变形量、应力分布情况，筛选出最优的轻量化方案，避免后续实体建模阶段出现大的方案反复。需要注意的是，这类线框几何结构是方案设计阶段的拓扑骨架，后续还需要基于选定的管材规格，完成杆件的实体建模、连接节点的补强设计、安装垫板的结构细化，同时还要结合整车的内饰安装、线束布置、空调风道走向做局部的位置调整，避免结构件与其他车载部件出现安装干涉。在实际的装车验证环节，这类结构还需要通过顶部承压测试、侧向加载测试、动态滚翻测试等多项验证，确保结构在极端工况下不会出现焊缝开裂、杆件断裂、整体失稳等失效问题，真正起到安全防护的作用。
