直列四缸曲柄连杆活塞组装配结构

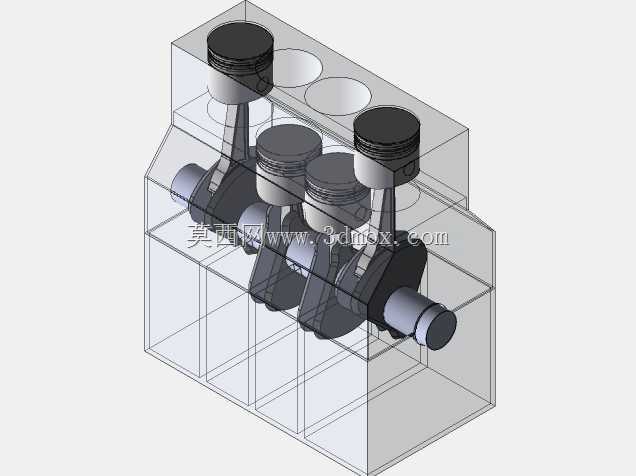

　　这套装配结构是往复式内燃动力设备的核心运动转换单元，日常在小排量乘用车动力单元、通用小型发电机组、小型农用机械动力端都能见到同原理的成熟结构，核心作用是把活塞承受的燃气爆发压力通过连杆传递给曲轴，将活塞的往复直线运动转化为曲轴的旋转扭矩，向外输出动力。从结构布局来看，采用直列四缸的排布方式，四个活塞沿曲轴轴向等距布置，相邻工作缸的曲柄错角设置为180度，能保证曲轴旋转过程中至少有两个缸交替处于做功行程，大幅降低动力输出的脉动率，相比单缸结构运转平顺性提升明显，同时直列布局的缸体结构简单，加工工艺性好，后期维护拆装的可达性更强。设计过程中首先要确认的是活塞与缸筒的安装配合边界，活塞裙部与缸体内壁采用间隙配合，

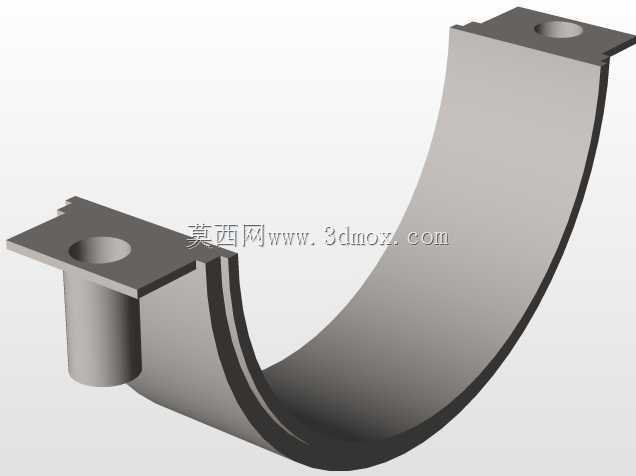

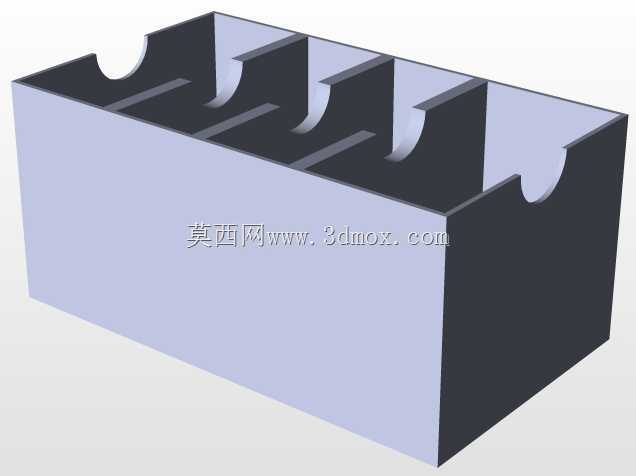

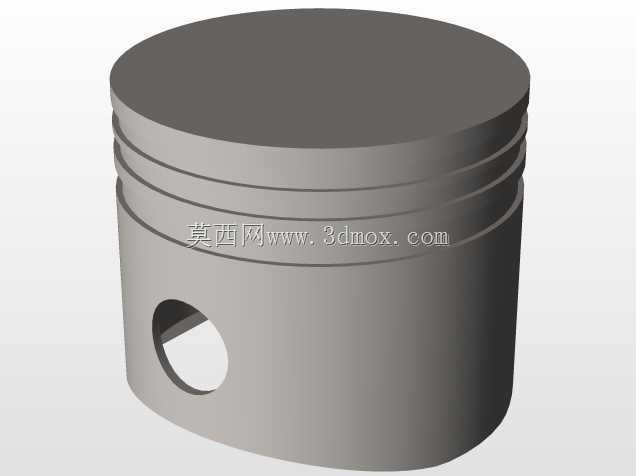

　　配合间隙需要兼顾热膨胀余量与密封要求，间隙过小会在热机状态下出现活塞拉缸故障，间隙过大则会导致燃气窜入曲轴箱、机油上窜燃烧室的问题。活塞销采用全浮式设计，工作状态下活塞销可在连杆小头衬套和活塞销座孔内自由转动，能让活塞销周向磨损更均匀，延长部件使用寿命，连杆小头处设置有润滑油道，靠曲轴旋转飞溅起来的润滑油完成润滑，避免干摩擦导致的部件烧蚀。曲轴的主轴颈支撑在缸体的主轴承座上，每个连杆轴颈对应连接一个连杆大头，连杆大头采用剖分式设计，通过连杆螺栓将连杆盖与杆身紧固，装配时需要严格按照扭矩要求拧紧螺栓，避免运转过程中螺栓松动引发连杆脱落打坏缸体的恶性故障。从安装尺寸边界来看，整套运动组件完全封装在缸体内部，

　　曲轴前端伸出缸体的部分用于安装正时齿轮、皮带轮等附件，后端伸出部分用于连接飞轮或者动力输出端，所有运动部件的运动行程都需要和缸体内部的避让空间做干涉检查，比如活塞运行到上止点时，活塞顶部与缸盖燃烧室之间要保留合适的压缩余隙，余隙过小会导致活塞碰撞气门，余隙过大则会降低发动机压缩比，影响动力输出效率与燃油经济性。设计建模阶段需要重点做运动仿真验证，确认曲轴旋转全行程内，连杆摆动角度在合理范围内，不会和缸体内壁、曲轴平衡块发生运动干涉，活塞环的开口位置在装配时需要相互错开，避免开口对齐导致漏气。曲轴上的平衡块是结构设计里的关键部分，用来平衡曲柄连杆机构运动时产生的往复惯性力与旋转惯性力，降低整机运转时的振动水平，

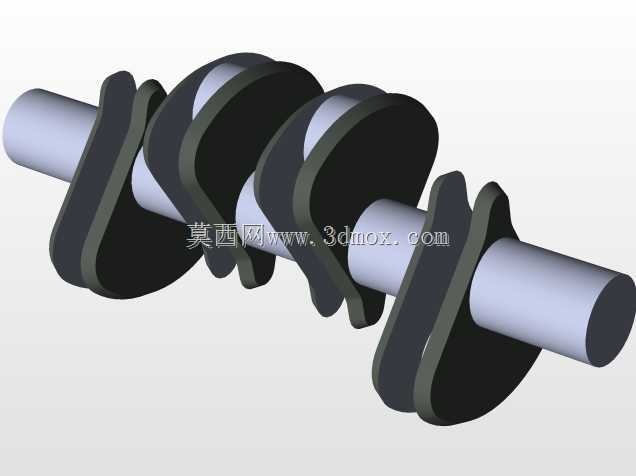

　　平衡块的形状与重量需要经过动平衡计算匹配，避免曲轴高速旋转时出现过大的离心力导致主轴承过早磨损。这套结构的所有配合面都有明确的形位公差要求，比如曲轴各主轴颈的同轴度、连杆大小头孔的平行度、活塞销座孔的轴线与活塞轴线的垂直度，这些公差如果超差，会直接导致部件运转时偏磨、异响，缩短整机使用寿命。在实际装配过程中，活塞连杆组需要先组装成整体，再从缸体上部依次装入对应缸筒，之后再从缸体下部安装曲轴，扣合主轴承盖完成整体装配，装配顺序如果出错，会出现部件无法装入或者紧固后曲轴卡滞无法转动的问题。
