户外庭院壁挂式六角棱面照明灯具结构

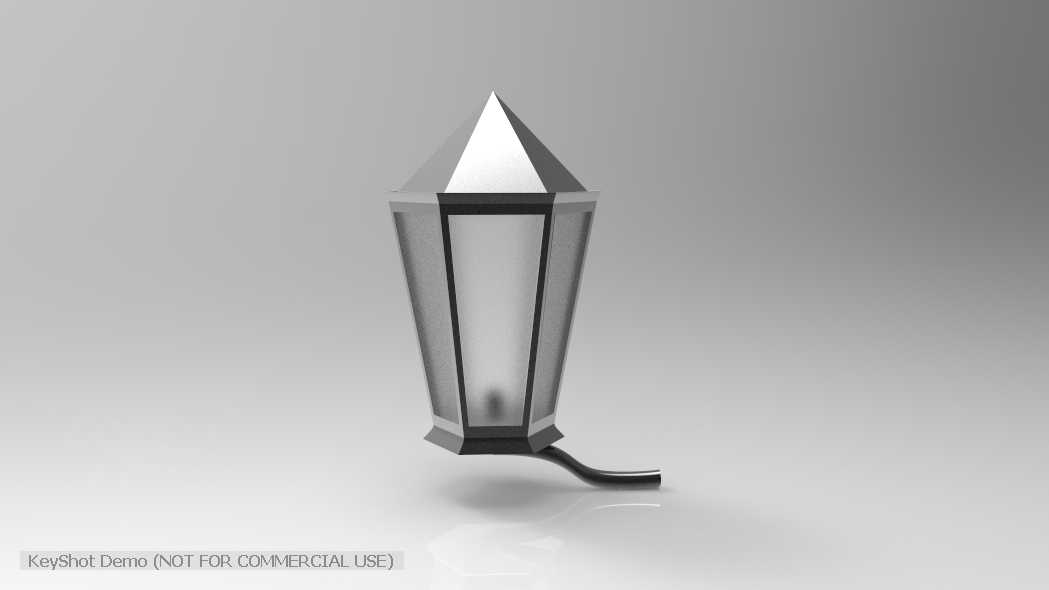

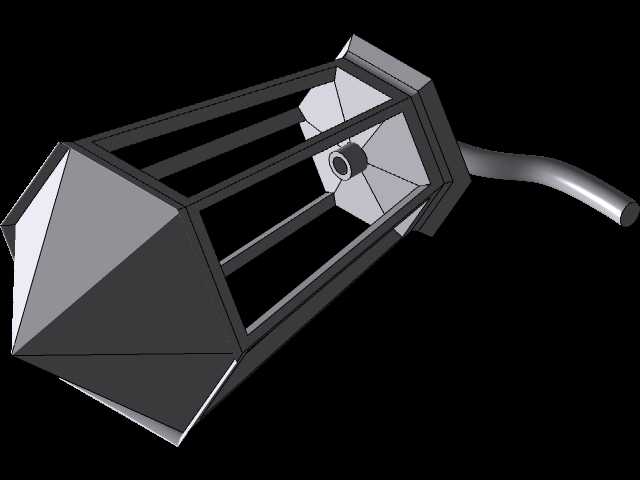

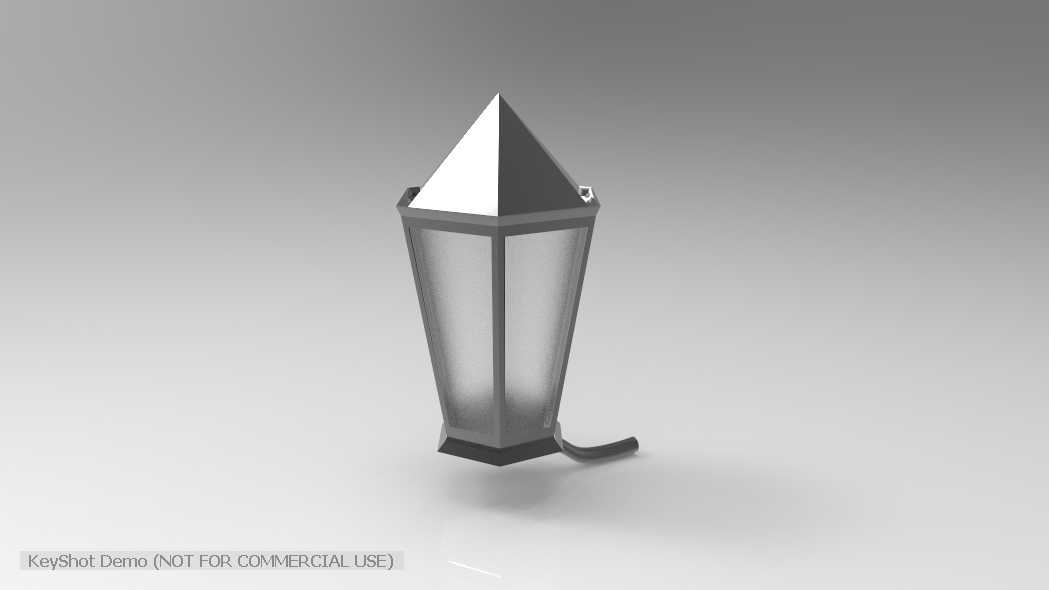

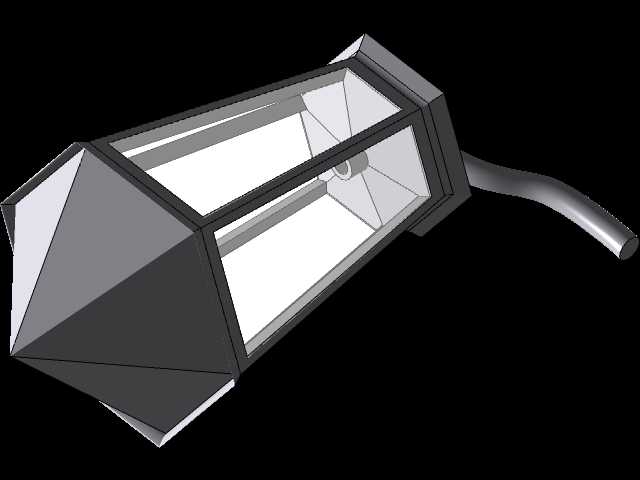

这款壁挂式照明灯具的结构设计，主要面向老旧小区步道改造、私家庭院院墙、文旅古街檐下等场景的照明需求，区别于常规立杆式路灯，它采用侧装固定方式，不需要在地面开挖预埋件，适配已建成的砖石、混凝土墙面安装，能最大程度减少对现有铺装、建筑外立面的破坏，尤其适合空间狭窄的巷弄、露台边缘区域使用，不会占用行人通行空间。从功能层面看，灯体采用上窄下宽的棱锥收顶结构，顶部做了斜度45度的导水坡面，雨天能让雨水顺着坡面自然滑落，不会在灯体顶部积留渗进内部腔体，延长内部光源组件的使用寿命；灯身的六面透光面板采用内嵌式安装，边框做了凸起的挡边，能减少侧面眩光对行人视线的干扰，光线主要向下投射，覆盖灯体下方1.2米半径的照明区域，刚好满足单人步行的路面照度需求，不会造成光污染影响周边住户休息。设计过程中优先考虑了安装维护的便捷性，灯体尾部的弯曲支架是核心受力部件，支架末端做了带安装孔的平板结构，安装时只需要在墙面打两个膨胀螺栓就能完成固定，不需要复杂的调平工序；灯体和支架的连接位置做了可小角度转动的铰接结构，安装完成后可以根据实际照明需求微调灯体的俯仰角度，适配不同高度的安装墙面。外形尺寸上，灯体主体高度控制在28厘米左右，最大截面直径12厘米，弯曲支架向外探出15厘米，安装后灯体距离墙面的净距为12厘米，不会因为离墙太近导致墙面长期受灯光照射出现局部变色，也不会因为探出距离过大在大风天气出现晃动异响。灯体底部做了微凸的承托结构，既可以承托内部的光源安装座，也能让凝结在透光面板内侧的水汽顺着内壁流到底部的预留排水缝隙排出，避免内部长期积雾影响透光效果。整个结构没有复杂的异形曲面，所有钣金折弯件都可以通过常规冲压、折弯工艺加工，透光面板采用标准平板裁切，不需要定制异形曲面玻璃，能有效控制生产加工的成本，后期更换配件也能快速找到通用替换件，适配批量项目的采购需求。
