可升降地板式鲍尔鲶鱼专用拖车结构设计

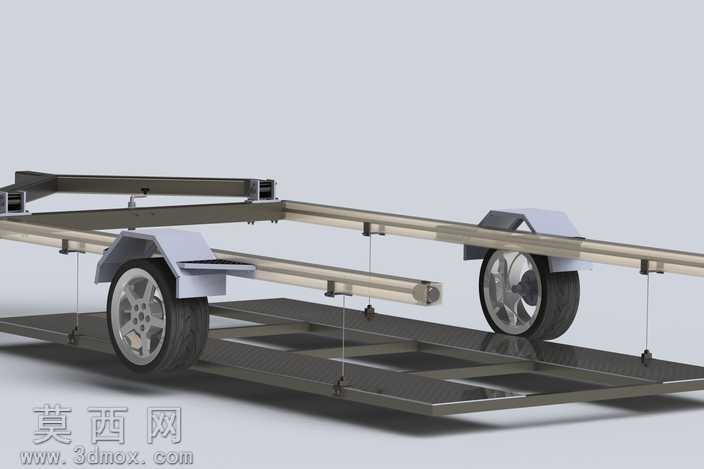

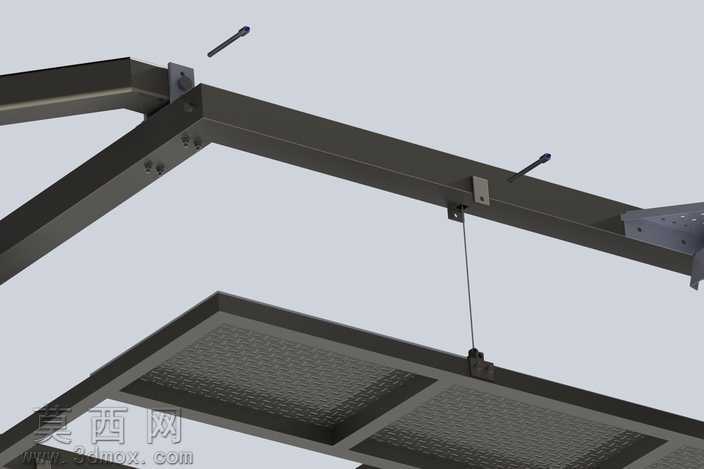

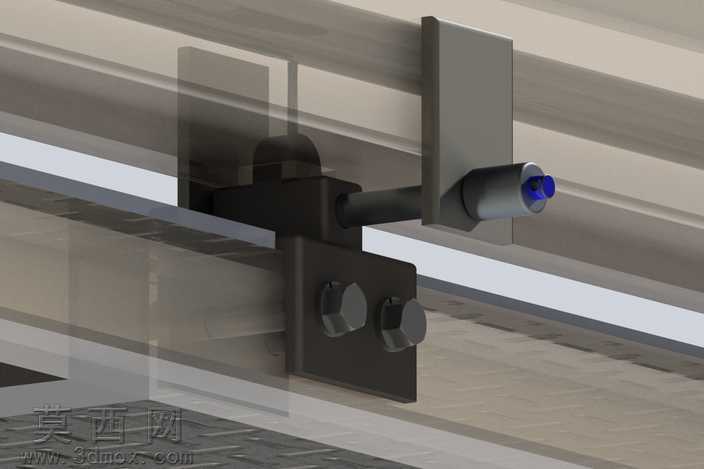

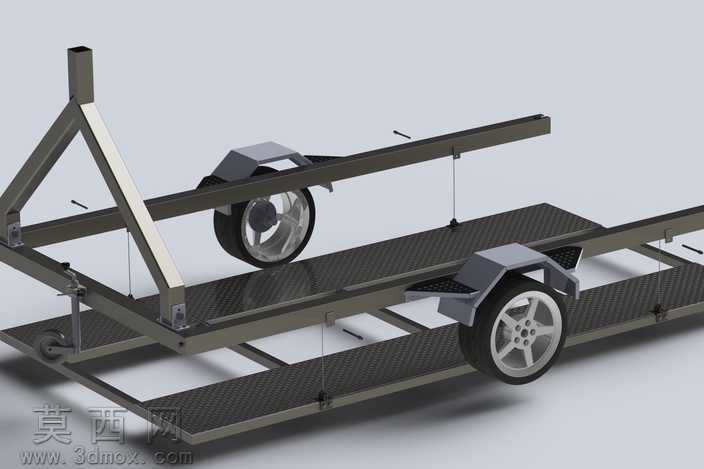

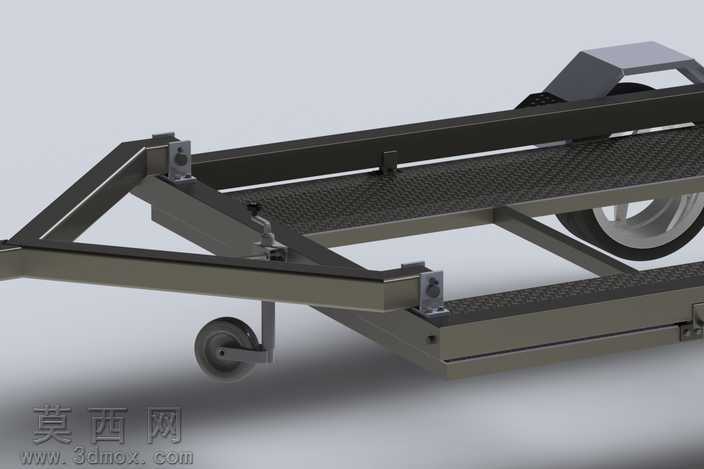

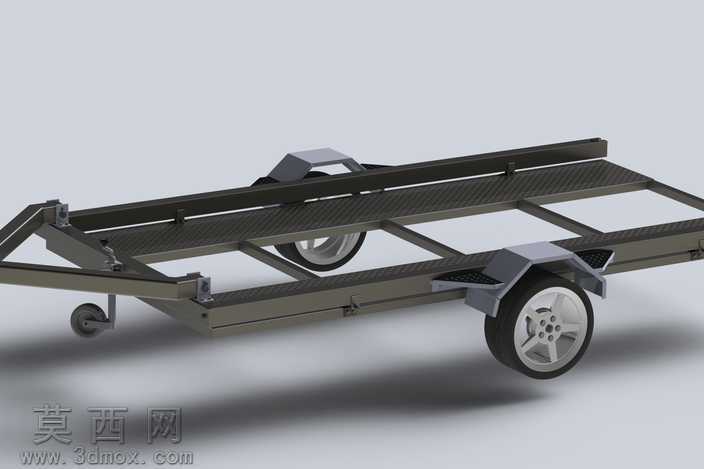

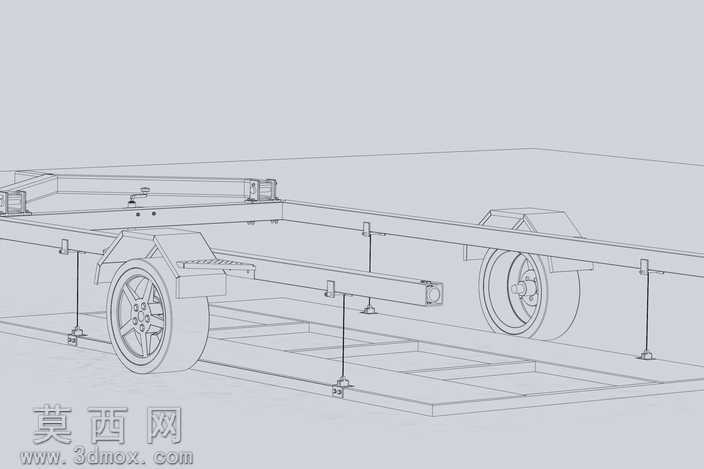

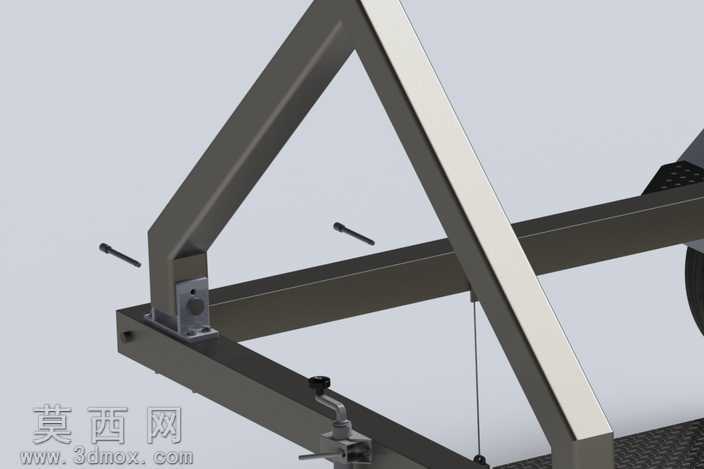

该作品为面向小型载具运输场景设计的专用拖车三维模型，整体建模过程围绕实用化、轻量化的核心需求展开，在三维建模环节完整还原了拖车的全结构细节：主体承载框架采用标准矩形金属型材搭建，通过装配约束精准还原各型材间的焊接拼接位置关系，对框架上预留的安装孔位、吊点结构都做了精细化建模，保证结构尺寸符合实际装配逻辑。渲染环节采用哑光金属材质模拟钢制车架的表面质感，对承载地板的防滑花纹板面做了纹理贴图处理，轮胎部分还原了橡胶材质的哑光质感与胎面花纹细节，轮毂的金属亮面材质也做了对应光影调整，整体渲染效果清晰呈现各部件的材质区分与结构层次。结构设计上，该拖车核心特点为可升降式地板结构，地板升降的附加定位部件集成于内部框架的钢缆走线位置，搭配手动摇臂式旋转机构实现地板高度调节，相比传统电动升降方案结构更简单、维护成本更低，适配不同离地高度装载物的装卸需求；拖车栏板设计为可放倒收纳结构，放倒后可与车架平面齐平，既能够拓展装载宽度适配大尺寸物件，闲置时也可减少空间占用，便于在普通家用车库内存放；车轮部分采用独立悬架式安装支架，搭配固定支撑轮架结构，行驶过程中可缓冲路面颠簸，提升装载运输的稳定性；车架上还预留了快速释放销的安装位，可实现栏板、附加固定件的快速拆装，同时对钢缆走线位置做了避让设计，避免升降过程中出现线缆干涉问题。设计思路上全程围绕降低使用门槛、压缩制造成本展开，简化了非必要的复杂曲面结构，全部零部件尽量采用通用标准型材制作，减少定制加工环节，同时在结构上预留了功能拓展空间，后续可根据使用需求加装电动驱动模块、附加制动结构等配件，兼顾基础实用性与后续改装潜力。
