车载式自动垃圾回收作业装置设计

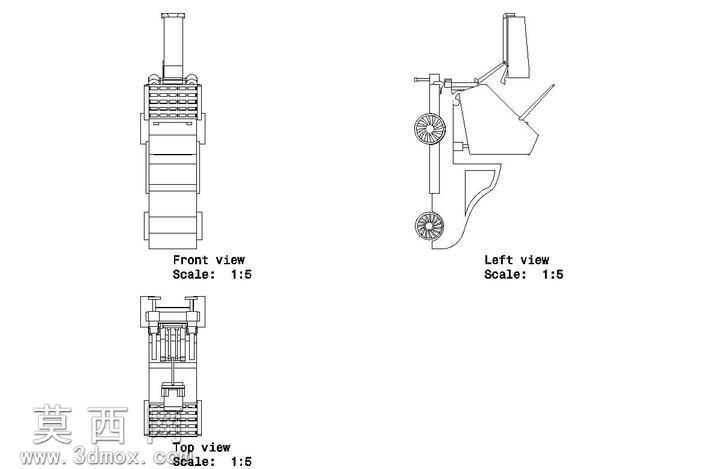

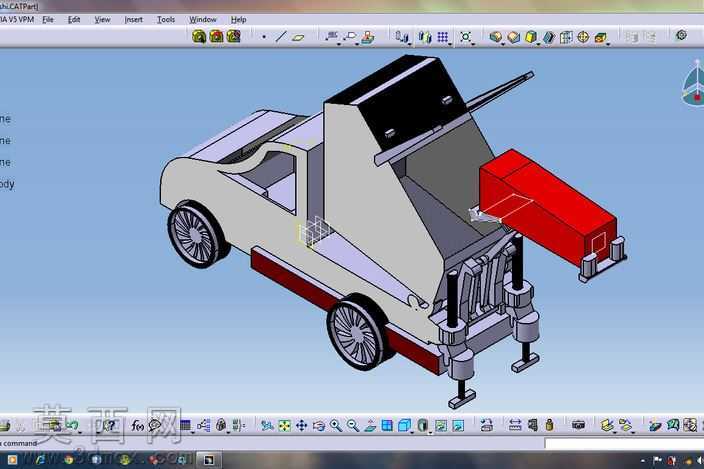

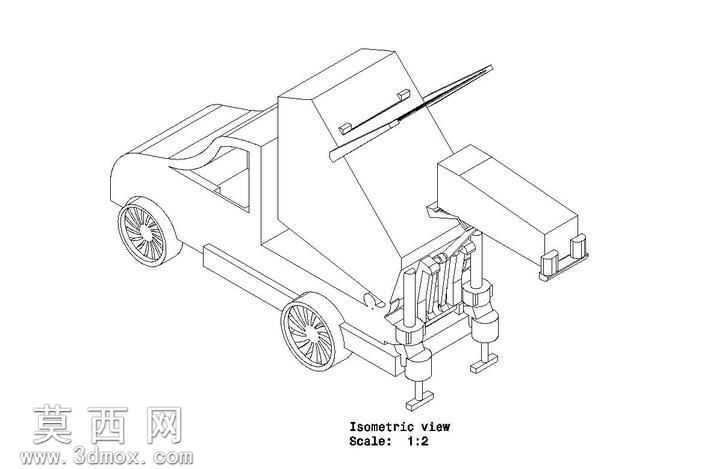

本作品为车载式自动垃圾回收作业装置的三维建模成果，整体采用CATIA软件完成全参数化建模设计，建模过程严格遵循机械设计规范，对整车作业单元的各部件进行了1:1比例的结构还原。模型整体以轻型载货车辆底盘为搭载基础，将驾驶室后方的载货区域改造为封闭式垃圾收纳舱体，舱体采用浅灰色哑光材质模拟工程常用的玻璃钢或冷轧钢板喷塑外观，舱体底部设置红色高强度承重裙边结构，匹配车辆底盘的安装固定点位，保证结构连接的可靠性。作业执行单元设置在车辆尾部，采用亮红色材质标识垃圾收集料斗，料斗通过多组铰接式液压支撑臂与舱体主体连接，支撑臂采用银灰色金属材质模拟高强度合金钢构件，配套的液压油缸、支撑支脚结构均做了精细化建模，还原了液压管路接口、铰接销轴、支脚防滑垫等细节结构。建模过程中对各运动部件做了装配约束设置，可直观模拟料斗举升、倾倒、复位的全作业流程，验证各部件运动过程中无干涉问题。设计思路围绕城市沿街垃圾自动收集作业需求展开，摒弃传统人工装卸垃圾的作业模式，通过尾部可伸缩升降的收集料斗，可直接将路边垃圾桶内的垃圾自动提升倾倒至舱内，作业过程无需人工接触垃圾，有效提升环卫作业效率、降低作业人员劳动强度。车辆行走部分还原了橡胶轮胎、钢制轮毂的细节结构，轮毂的辐条造型、轮胎的胎面花纹均做了贴合真实部件的建模处理，驾驶室部分保留了基础的驾乘结构，车窗采用半透明浅蓝色材质模拟钢化玻璃效果，车身侧面的线条过渡流畅，兼顾了专用作业车的功能性与外观协调性。舱体顶部设置黑色的密封舱盖结构，可在垃圾运输过程中封闭舱口，避免垃圾遗撒、异味扩散，舱盖与舱体的铰接结构、锁止点位均在模型中有所体现，保证结构逻辑的完整性。整套模型各部件的装配层级清晰，材质区分明确，可直接用于后续的结构受力仿真、作业动画演示、工程图纸导出等环节，为环卫专用作业车辆的改型设计提供了直观的三维参考依据。
