适配老式工艺设备的流线型标识徽章结构

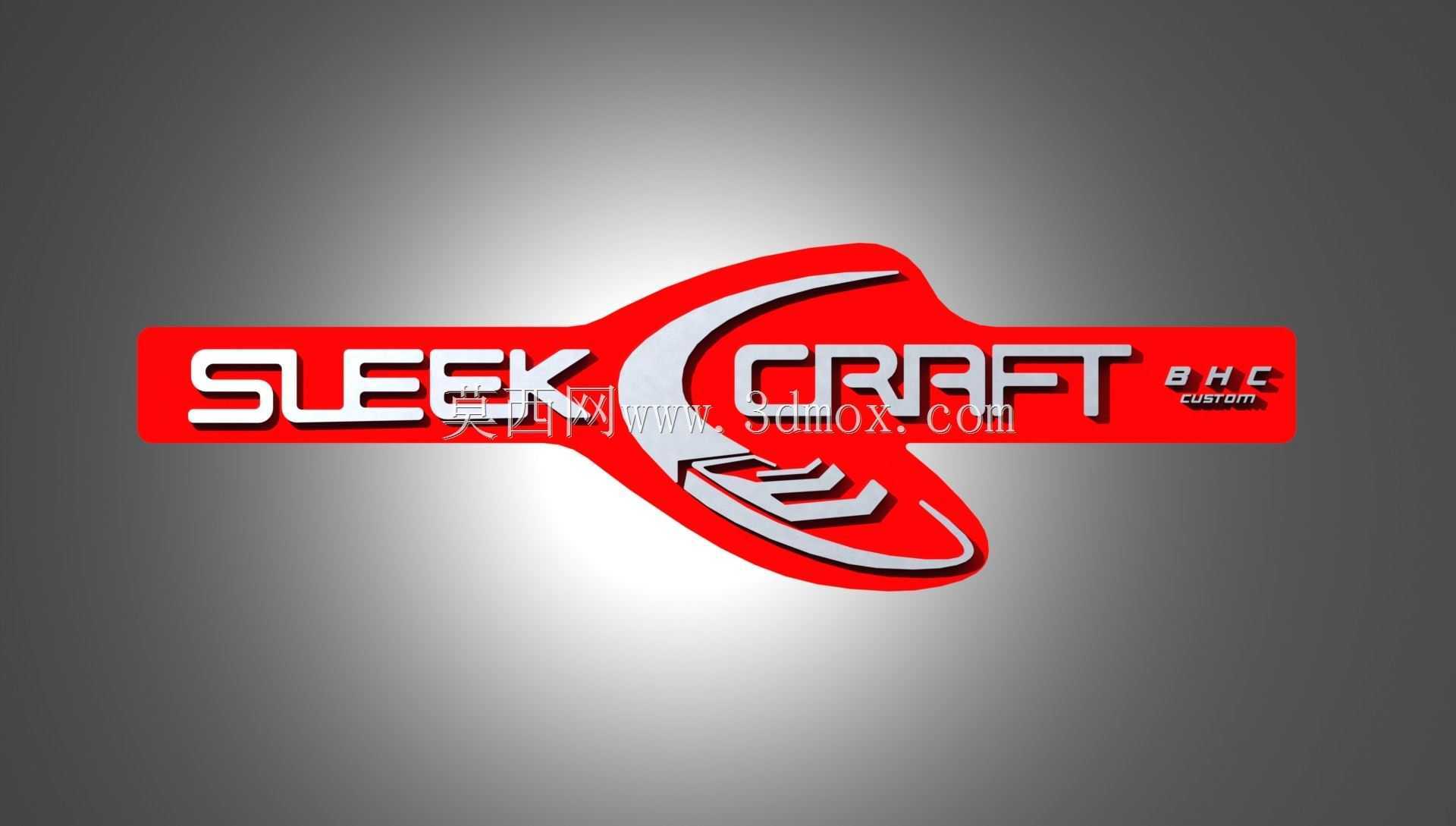

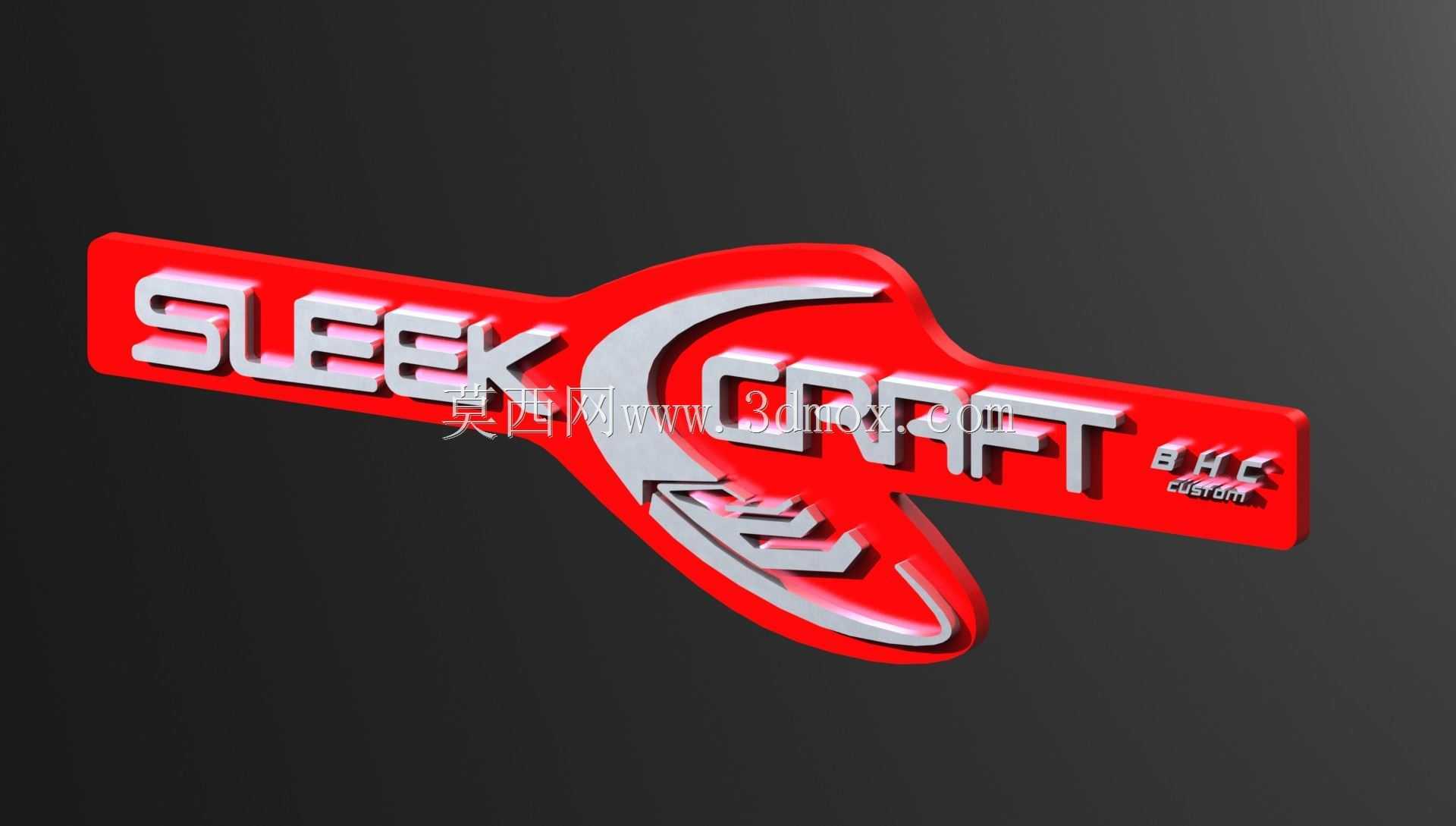

　　这款标识徽章的设计初衷，是适配1980年代生产的工艺大使系列船用配套设备，作为设备外观的标识替换件使用，最初的需求来自船用设备运维场景——不少服役超过三十年的小型作业船，其原配的设备标识徽章因为长期受盐雾、海风侵蚀，出现漆面脱落、基材锈蚀的问题，既影响设备外观辨识度，也容易因为标识缺失导致运维人员误判设备型号。设计过程中首先考虑的是安装边界的适配，因为原有徽章的安装位是在设备弧形的外壳面板上，预留的安装槽有固定的弧度与卡位尺寸，所以建模时没有采用常规平面徽章的直板结构，而是将徽章基底的弧度完全匹配原有安装槽的曲面曲率，保证安装后徽章与设备外壳完全贴合，不会出现边缘翘起、积灰纳污的问题。徽章的主体造型采用流线型的不对称设计，

　　整体轮廓顺着设备外壳的气流走向排布，既符合船用设备降低风阻的设计逻辑，也能避免尖锐边角在船员日常巡检、设备维护过程中造成剐蹭。标识的文字区域做了下沉0.3mm的凹槽设计，后续做漆面处理时可以将色漆填充在凹槽内，即使长期受海风冲刷、人员触碰，漆面也不容易脱落，相比平面印刷的标识耐用性提升数倍。建模时特意对徽章的边缘做了R1.2的圆角过渡，没有任何尖锐的棱边，一方面是避免安装时划伤操作人员，另一方面也能减少应力集中，避免在船舶航行的持续振动环境下出现边角开裂的问题。考虑到这个徽章是用于铣削加工成型，建模时将所有的曲面做了连续G2的顺滑处理，没有碎面、尖角，加工时铣刀可以顺着曲面连续走刀，不需要频繁抬刀换刀，普通三轴铣床就可以完成加工，

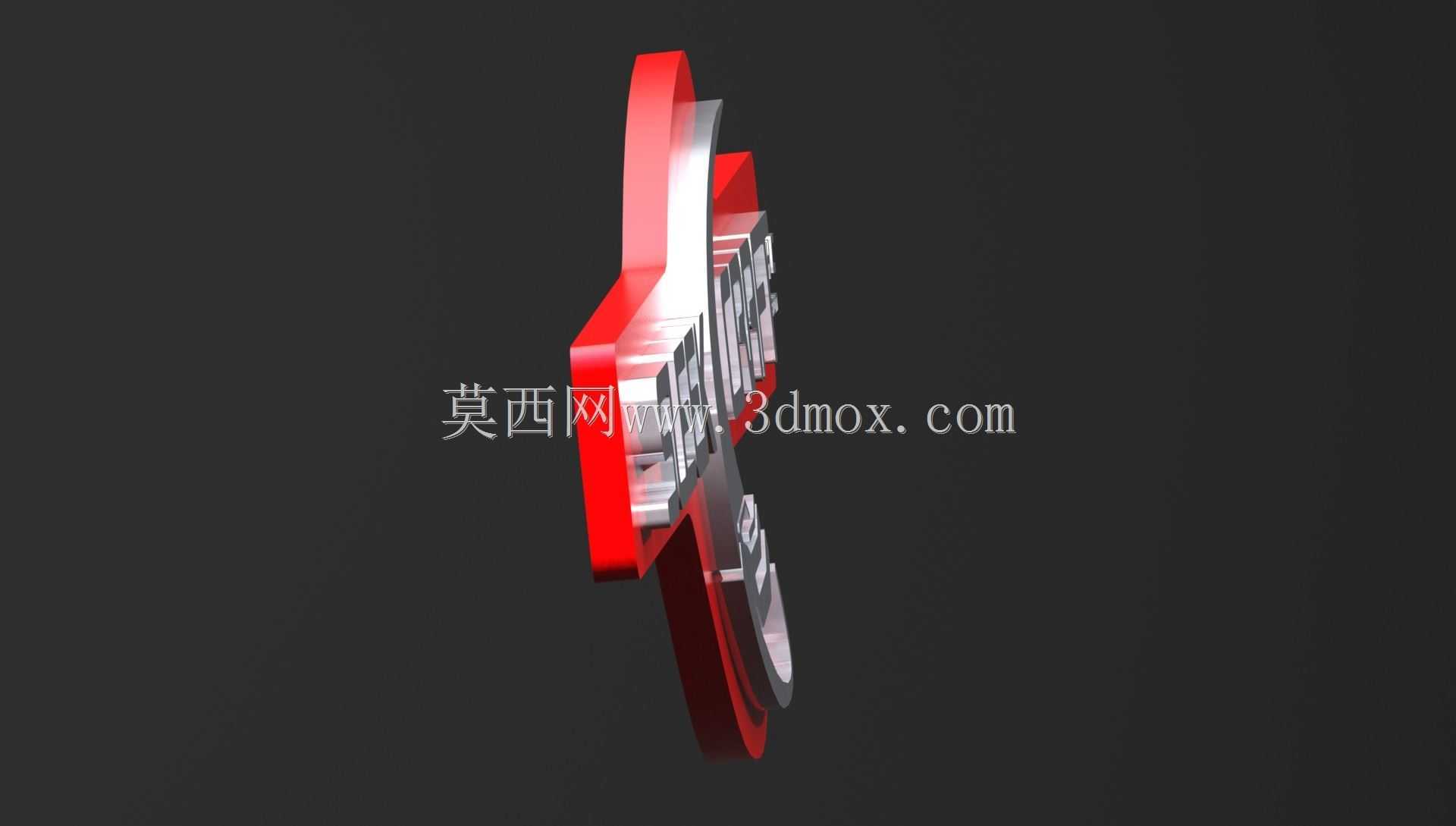

　　不需要动用五轴设备，能大幅降低加工成本，适配小批量定制的需求。徽章的安装结构没有采用外露的螺丝孔，而是在背面设计了两个与原有安装位匹配的定位卡柱，卡柱的直径与长度完全匹配原有设备上的安装孔位，安装时只需要在卡柱上涂少量密封胶，对准孔位按压到位即可，不需要在设备外壳上重新打孔，也不会破坏原有设备的漆面与防水结构。徽章的整体厚度控制在4mm，既保证了足够的结构强度，不会因为轻微碰撞就出现变形，也不会因为突出外壳过多，在设备周边操作时被工具、缆绳剐蹭脱落。标识区域的图形与文字比例经过反复调整，在常规的巡检距离下，人员可以清晰识别标识内容，不会因为图形过于紧凑导致辨识度下降。曲面的光滑度处理上，所有的曲率变化都做了渐变过渡，没有突兀的折角，

　　加工后经过简单的抛光就可以达到顺滑的手感，不会出现加工刀痕残留的问题。针对船用场景的使用需求，建模时预留了0.1mm的后期处理余量，加工完成后可以在表面做阳极氧化或者喷塑处理，提升抗盐雾腐蚀的能力，即使长期在高湿度、高盐度的船舱环境下使用，也不会出现基材锈蚀的问题。徽章背面与设备接触的面做了网格状的浅槽，涂胶安装时胶水可以填充在浅槽内，增大粘接面积，提升安装牢固度，避免船舶长时间振动导致徽章脱落。整个结构没有复杂的内部型腔，加工时只需要选用一块实心板材，通过铣削外形、铣曲面、刻字凹槽、加工背面卡柱几道工序就可以完成，加工工序简单，普通的机加工车间就可以生产，不需要开模，非常适合小批量的替换件定制场景。在细节处理上，文字与图形的边缘都做了0.2mm的微小倒角，避免填充油漆后出现毛边，提升标识的精致度，同时也能减少边角处的漆面磨损。徽章整体的重量控制在15g以内，不会因为额外增加的重量给设备外壳带来额外的负载，即使长期使用也不会因为自重导致粘接处开胶。
