乘用车配套带制动结构轮辋轮胎总成

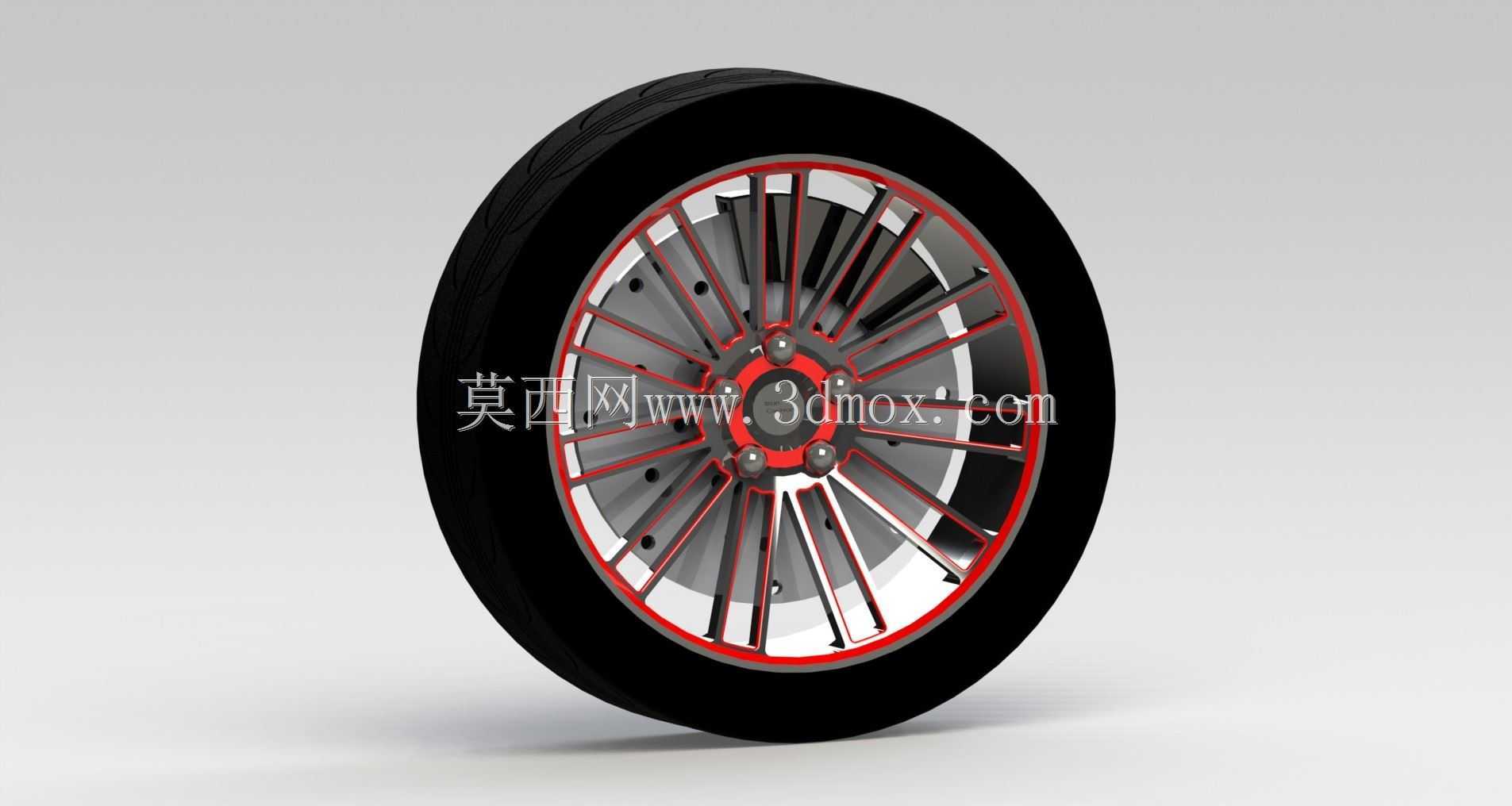

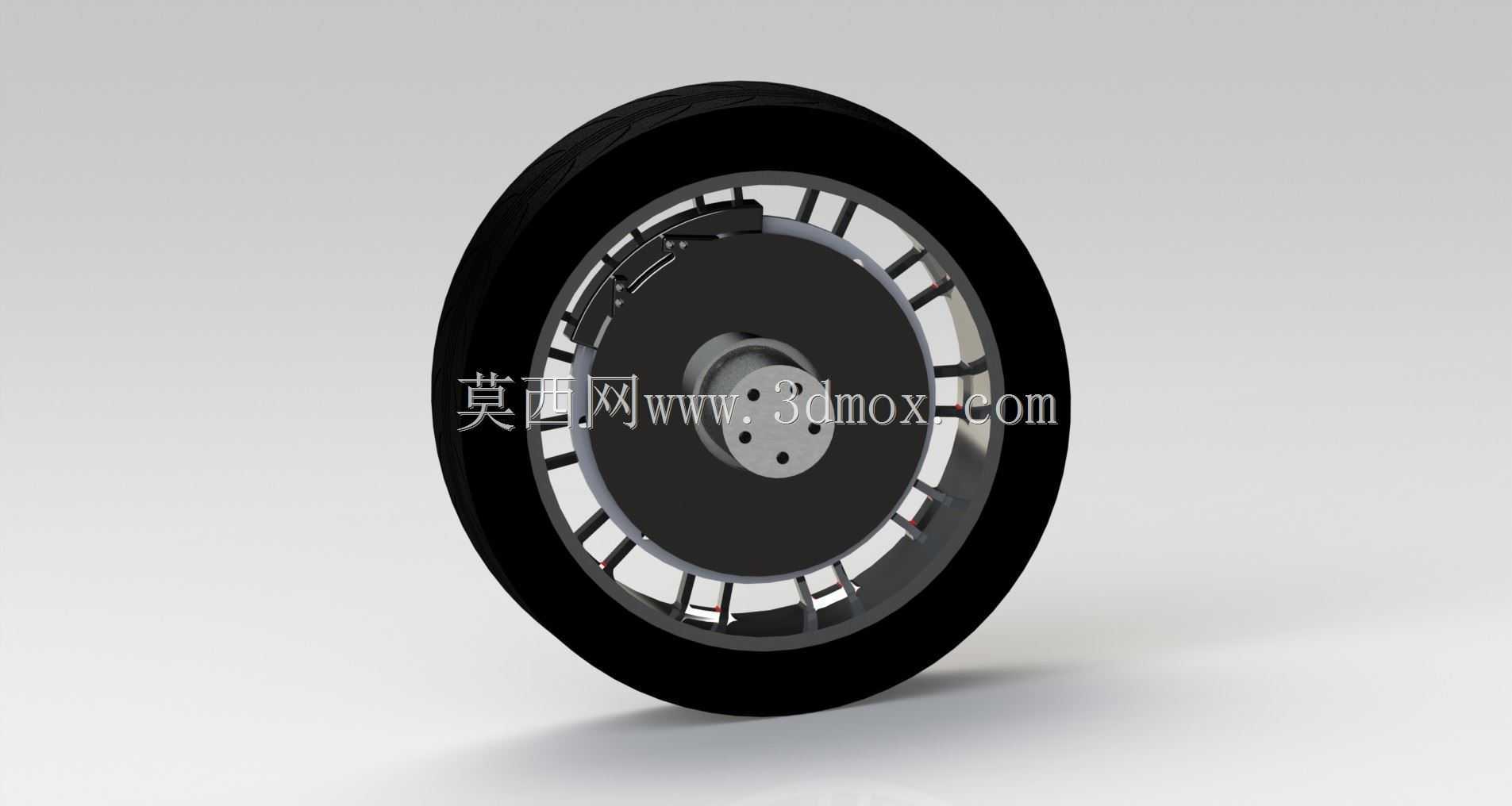

　　这套轮组总成主要面向民用乘用车改装、低速非道路代步车的行走系统配套场景，也可作为高校车辆工程专业底盘结构教学的演示载体，在整车装配环节中，轮组属于行走系统末端直接与地面接触的核心部件，承担整车承重、传递驱动力制动力、缓冲路面冲击的核心作用。从功能特性来看，该总成集成了充气轮胎、多辐条轮辋、基础盘式制动组件三个核心部分，轮胎部分采用常规乘用车子午线胎结构，胎面预留常规排水沟槽布局，可在干燥铺装路面提供足够抓地力，轮辋部分采用多辐条镂空设计，既能够降低轮组自身旋转惯量，也能为内侧的制动盘预留足够的散热气流通道，避免连续制动工况下制动盘热衰减过快。设计过程中优先匹配了常规乘用车的轮毂轴承安装位，轮辋中心孔、

　　螺栓孔分布圆尺寸完全参照主流紧凑型乘用车的安装边界设定，可直接适配对应节圆直径的轮毂轴承单元，不需要额外设计转接法兰。制动盘采用常规实心通风结构，制动卡钳安装位预设在轮辋内侧的固定支架上，安装时需注意卡钳与轮辋辐条之间的安全间隙，预留至少3mm以上的活动余量，避免车辆行驶过程中辐条与卡钳发生运动干涉。轮辋的辐条采用双色撞色设计，辐条边缘做了红色装饰条处理，兼顾结构强度与外观装饰性，轮辋的轮缘部分采用标准深槽轮辋结构，方便轮胎拆装作业，胎圈座位置的尺寸公差严格参照轮辋行业标准设定，保证轮胎充气后胎圈与轮辋紧密贴合，不会在高速行驶时出现轮胎脱圈的风险。在实际装配调试环节，需要先将制动盘固定在轮毂轴承的连接法兰上，

　　再将卡钳固定在转向节的对应安装位，确认卡钳与制动盘的端面跳动量在允许范围内后，再将轮胎与轮辋的组合件通过轮毂螺栓固定在法兰上，紧固螺栓时需按照对角顺序分次拧紧，避免轮辋安装面出现应力不均导致的行驶抖动问题。这套轮组的整体外直径参照常规17寸乘用车轮胎尺寸设定，轮胎断面宽度适配常规紧凑型车的轮拱空间，安装时需确认轮组转向到最大角度时，轮胎与轮拱内衬、悬架摆臂之间不存在运动干涉，预留足够的跳动行程，满足车辆满载、颠簸工况下的轮组活动空间需求。制动盘的摩擦面厚度、有效摩擦半径均匹配常规紧凑型乘用车的制动性能需求，可提供足够的制动力矩，满足日常行驶过程中的减速、驻车制动需求，轮辋的材质采用常规铸造铝合金工艺对应的结构设计，辐条的厚度、

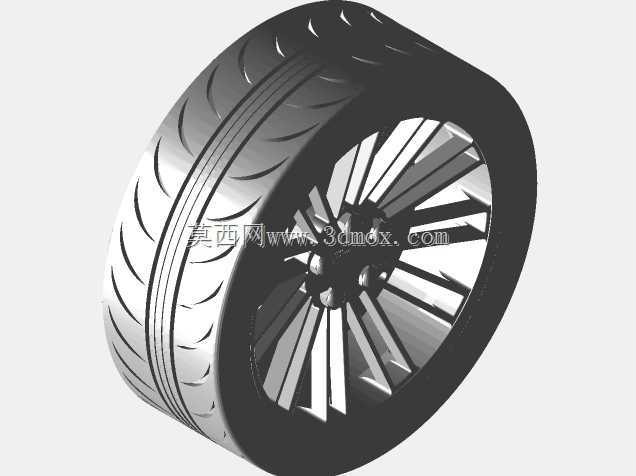

　　加强筋布局均经过受力校核，可承受常规铺装路面行驶时的径向、侧向载荷，不会在过弯、过减速带时出现辐条断裂变形的问题。轮胎的扁平比设定兼顾了舒适性与操控性，既可以过滤大部分路面细碎颠簸，也能在转向时提供足够的侧向支撑，减少胎壁变形量，提升转向响应速度。在三维建模过程中，所有装配配合面均按照实际装配公差设定，可直接用于整车底盘的虚拟装配校验，也可导出为工程图纸用于零部件的加工试制，轮辋的辐条曲面、轮胎的胎面花纹均做了细节还原，可用于渲染展示、结构教学等不同场景。
