外啮合齿轮油泵三维结构设计模型

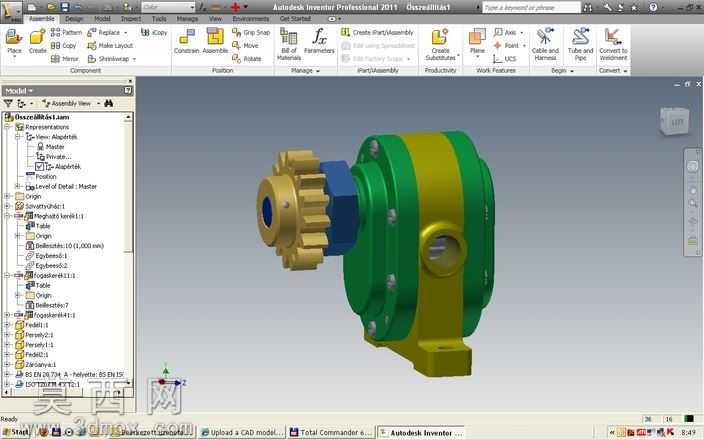

本模型为外啮合齿轮油泵的完整三维结构设计，采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循机械设计规范与齿轮泵的实际工作原理，完整还原了齿轮泵从外部壳体到内部传动组件的全部结构细节。模型整体采用装配体层级搭建，按照功能模块划分为泵体组件、传动齿轮组件、端盖密封组件、连接固定组件四大模块，各零件之间的装配约束完全匹配实际装配逻辑，可实现动态的齿轮啮合运动仿真，直观展示齿轮泵的工作过程。材质设置上，泵体与端盖部分采用铸钢材质，还原铸件表面的哑光金属质感，传动齿轮采用调质合金钢材质，突出齿面加工后的金属光泽，密封件采用丁腈橡胶材质表现弹性件的哑光深色质感，连接螺栓采用标准镀锌件材质，不同材质的区分清晰，能够直观分辨各部件的功能属性。结构设计上，泵体采用分体式夹装结构，两侧端盖通过周向均匀分布的内六角螺栓与中间泵体紧固，保证泵腔的密封性能；主动轴端伸出泵体外部，通过齿轮结构外接动力输入，主动齿轮与从动齿轮在泵腔内形成精确的外啮合传动，齿轮齿廓采用标准渐开线设计，啮合间隙控制在合理范围内，保证容积效率的同时避免齿面卡滞；泵体侧面设置圆形油位观察孔，可直观查看泵内油液状态，底部设置一体式安装支座，带有安装定位孔，可直接完成泵体的安装固定；进出油道的设计完全匹配齿轮泵的吸排油逻辑，与齿轮啮合腔连通顺畅，避免流体阻力过大的问题。设计过程中优先考虑了结构的工艺合理性，泵体的壁厚均匀，过渡位置设置铸造圆角，避免应力集中，各密封位置预留了标准密封件的安装槽位，连接螺栓的规格、排布符合通用机械设计标准，既保证了结构的连接强度，也兼顾了加工与装配的便利性，模型可作为液压系统教学、齿轮泵结构改进、相关液压设备设计的参考三维模型，完整呈现了容积式齿轮泵的典型结构特征。
