水动力比例加药注射器三维设计

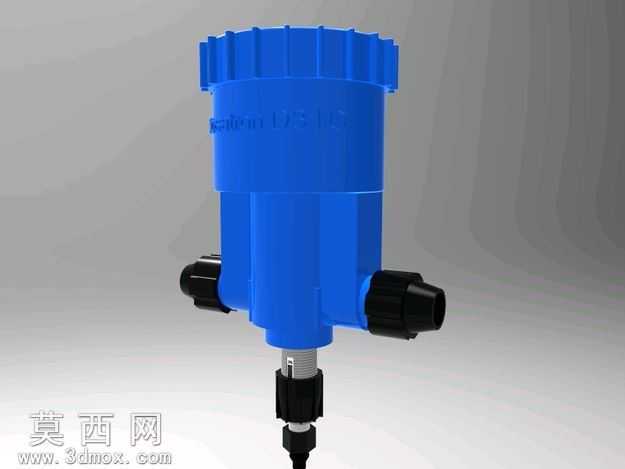

本模型为水动力驱动的比例加药注射器，整体采用立式同轴布局结构，建模过程中优先还原设备的功能分区与装配逻辑，将整体拆分为顶部水力驱动腔、中间比例配比阀体、底部进液出液接口三个核心模块逐一构建。建模时首先搭建主体圆柱腔体的基础轮廓，顶部端盖边缘做防滑齿状结构建模，还原实际产品手动旋拧拆装的操作特征，腔体外壳做均匀壁厚处理，预留内部活塞、弹簧等运动部件的装配空间。两侧对称布置的进出水口采用外螺纹快插接口结构，建模时还原接口处的六角防滑拧动段与端部锥度密封面，保证接口与外部管路连接的结构合理性。底部出液端采用阶梯式轴段设计，依次布置锁紧螺母、调节旋钮、出液嘴结构，还原设备流量调节、药剂输出的功能结构。材质渲染阶段，主体水力腔部分采用亮蓝色工程塑料材质，添加轻微磨砂质感与均匀的塑料反光特性，匹配实际产品的耐腐蚀工程塑料外壳属性；接口、锁紧部件采用黑色硬质塑料材质，调节旋钮处添加金属嵌件的亮面金属质感，区分不同功能部件的材质差异。结构设计上严格遵循水动力加药器的工作原理，内部流道做平滑过渡处理，避免直角结构造成的流体阻力，比例配比腔的活塞行程做参数化建模，可支持调整配比参数适配3%至10%的加药比例范围，覆盖20L/h到1500L/h的流量区间。建模过程中对所有装配接触面做公差预留，还原实际产品的装配间隙，运动部件之间添加限位结构，保证虚拟装配时各部件的运动逻辑与实际产品一致，整体模型既还原了产品的外观特征，也完整复现了内部的功能结构逻辑，可用于产品展示、结构验证以及相关流体设备的参考设计。
