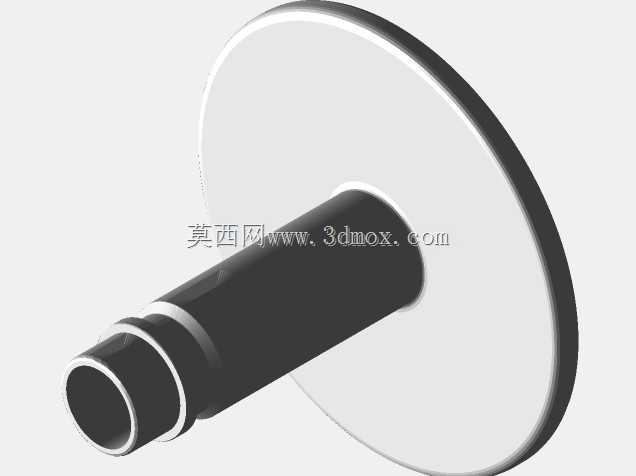

半英寸内螺纹真空快速连接接头结构

　　在制冷系统维保、小型真空管路接驳场景中，这类带法兰盘的半英寸内螺纹快速接头是现场作业里提升拆装效率的核心小件，不少维修师傅在处理真空泵与R134a制冷剂系统的a/c槽接驳时，都会优先选用这类结构的接头，省去传统螺纹接头反复缠生料带、多圈拧合的繁琐步骤。从结构设计逻辑来看，接头整体分为两个核心功能段，一端是带密封环槽的快插柱段，另一端是带圆形法兰限位盘的内螺纹连接段，快插柱段外壁加工的多道环形槽是用来嵌套橡胶密封圈的，插入对应规格的真空袋接口或者设备快插端口时，密封圈会在挤压作用下填充柱面与端口内壁的间隙，保证真空工况下的密封可靠性，不需要额外涂抹密封胶就能达到-0.1MPa级别的真空密封要求，这一点在现场抽真空作业中尤为重要，

　　能避免因密封不严导致的真空度不达标、反复返工的问题。法兰限位盘的设计是整个结构的安装边界核心，盘片直径远大于快插柱段外径，一方面是在快插插入到位时起到硬限位作用，避免插入过深顶坏管路内部结构，另一方面法兰盘的平整盘面可以作为受力面，在插拔接头时方便操作人员施力，不需要借助扳手等工具就能完成插拔动作，在狭小的设备舱作业空间里，这种无工具拆装的特性能大幅降低操作难度。内螺纹段采用标准半英寸管螺纹规格，能直接匹配市面上绝大多数真空泵输出端口、制冷剂回收设备的对应外螺纹接口，螺纹加工的同轴度公差控制在0.05mm以内，保证和外接设备拧合后不会出现偏斜，避免长期使用后出现螺纹磨损泄漏的问题。从实际使用场景出发，这类接头除了制冷维修场景外，

　　还能适配小型真空实验装置、真空包装辅助工装的管路接驳，只要是对应管径的内螺纹接口、需要频繁拆装的真空管路，都能通过这个接头实现快速通断。设计时特意将快插柱段的端部做了圆弧倒角处理，插入端口时能自动导正，不会刮伤端口内壁的密封层，柱段上的密封槽深度经过反复校核，既能保证密封圈安装后不会轻易脱落，又能让密封圈在插入后有足够的压缩量实现密封，不会因为压缩量过大导致插拔阻力过高，也不会因为压缩量不足出现泄漏。法兰盘的厚度控制在合理范围，既保证足够的结构强度，在插拔受力时不会出现变形，又不会因为厚度过大增加不必要的重量和材料成本，整个接头采用一体加工成型的结构，没有拼接焊缝，从根源上避免了焊缝位置出现泄漏的隐患。在安装边界上，

　　需要注意预留的操作空间要大于法兰盘直径至少20mm，保证插拔时手指有足够的施力空间，快插端对接的管路内径要和柱段外径匹配，公差范围控制在±0.1mm以内，过松会导致密封失效，过紧会导致插拔困难甚至损坏密封圈。和传统的螺纹接头相比，这种快速连接结构的拆装时间能缩短80%以上，尤其是在需要频繁接驳、断开管路的作业场景下，能大幅减少作业准备时间，同时因为不需要反复拧合螺纹，也减少了螺纹磨损导致的接头报废问题，整体使用寿命比普通螺纹接头更长。在真空工况下使用时，管路内的负压会进一步将接头压合在对接端口上，压力越高密封性能越好，不会出现正压管路接头容易被压力顶开的问题，这也是这类结构特别适配真空场景的核心原因。不少维修人员在自制真空保压工装时，也会选用这类接头作为管路连接端，不需要复杂的加工就能快速搭建出可靠的真空管路系统，不需要专门定制特殊规格的连接配件，通用性很强。
