适配1英寸圆形支架的小型水翼艇结构

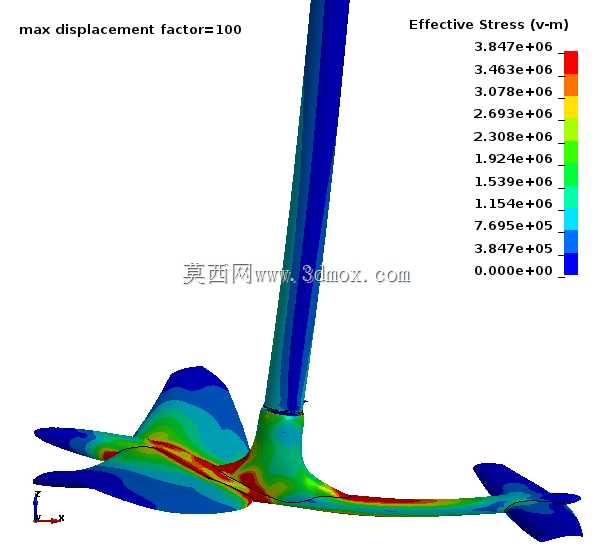

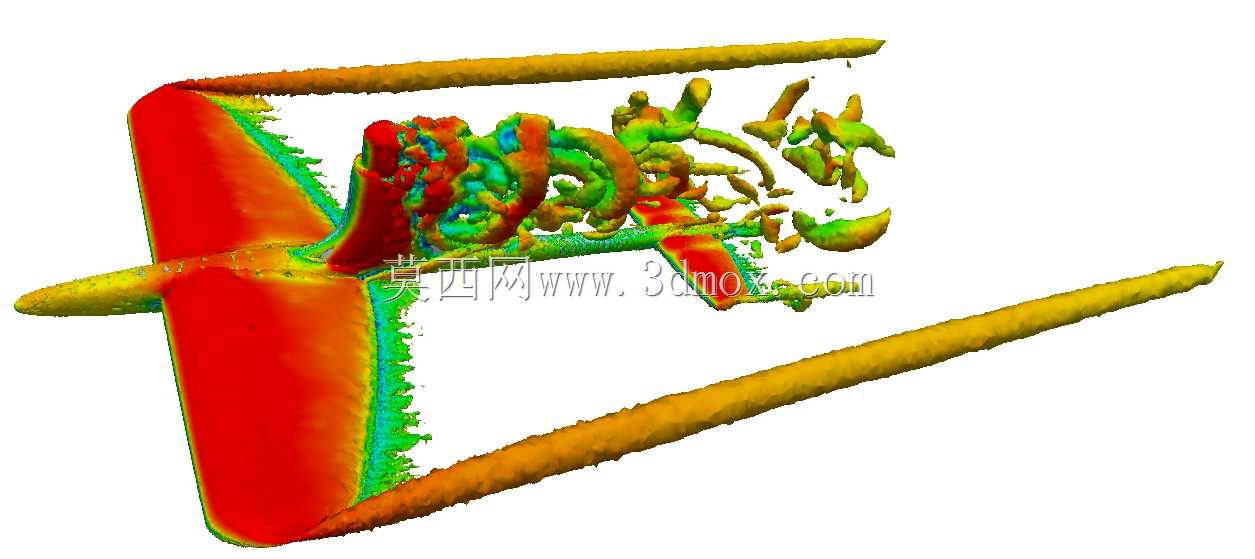

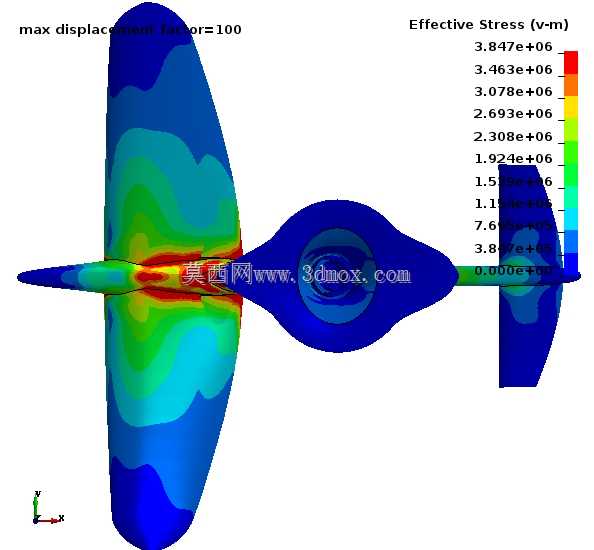

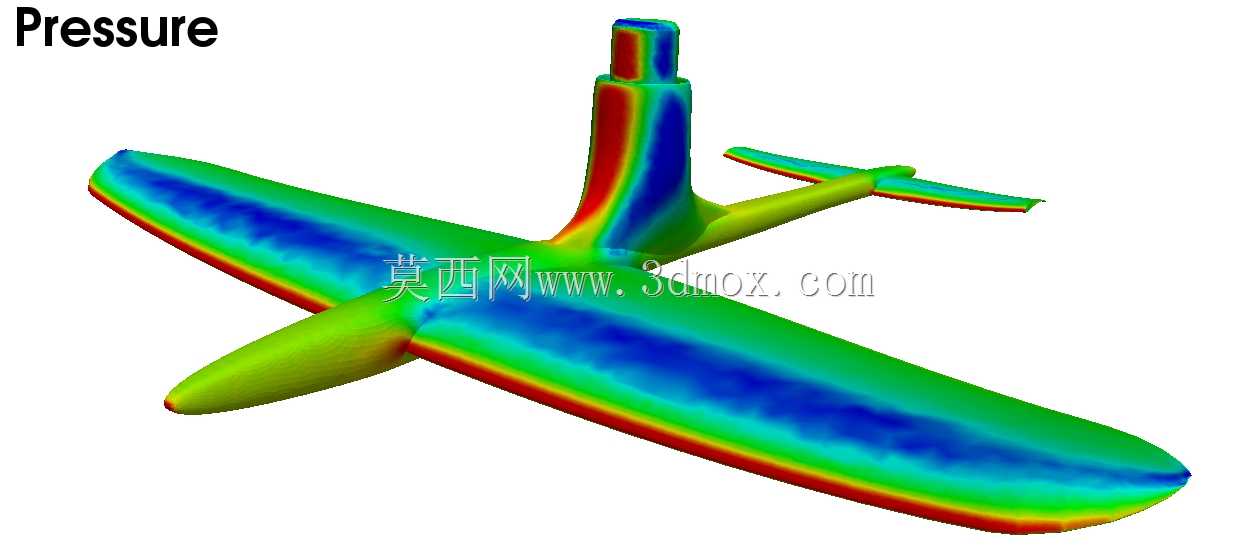

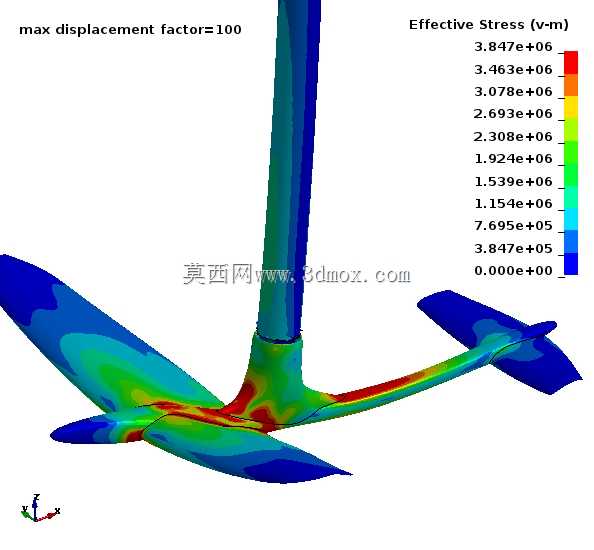

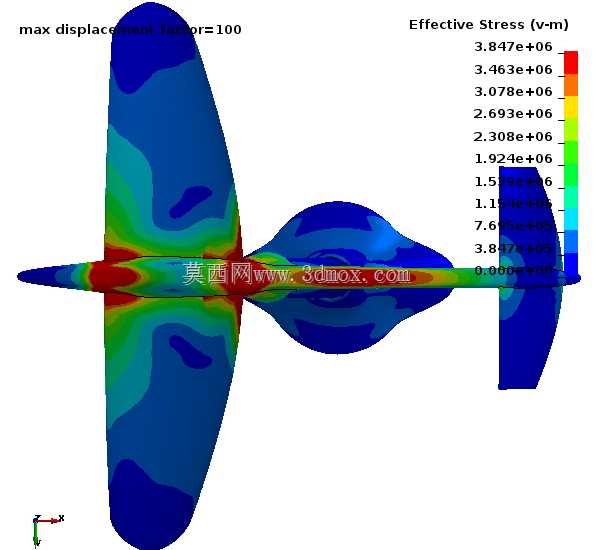

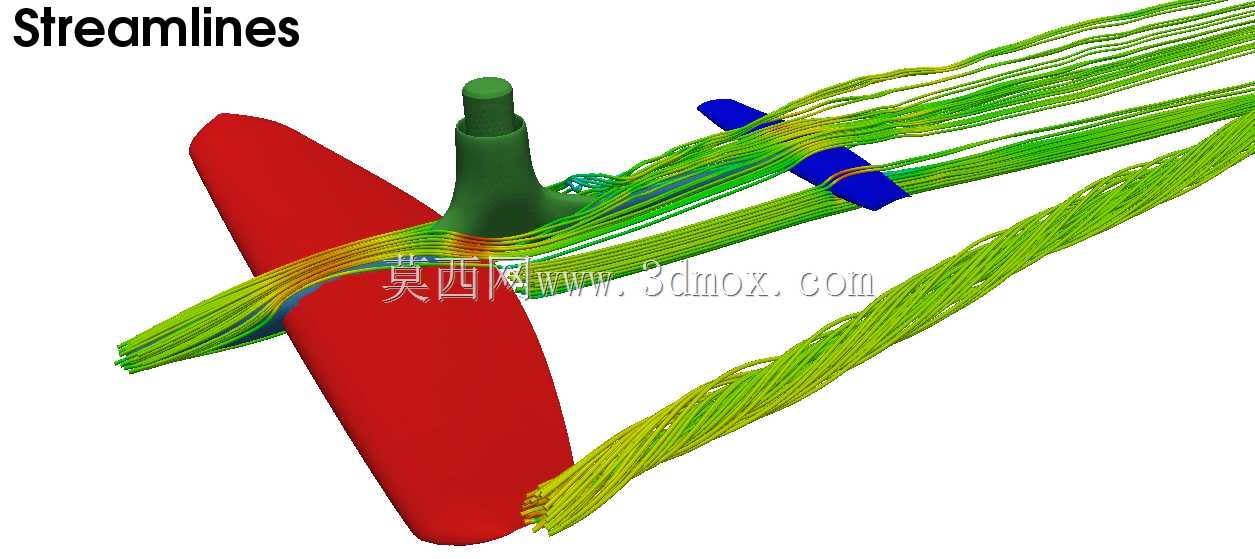

这款水翼艇结构主打小型轻量化设计，核心面向桌面级3D打印制作场景，可用于小型水上航行器的原理验证、教学演示以及个人创客的水上载具改装实践，能够适配常规1英寸规格的PVC圆管作为安装支柱，无需额外定制非标连接件，大幅降低了个人爱好者的制作门槛。在实际使用场景中，该水翼结构可搭载于小型无人水面航行平台，或是作为轻量化载人水翼冲浪板的核心升力部件，在低速航行阶段即可提供足够升力将艇体抬离水面，大幅降低航行过程中的兴波阻力，提升航行效率与平顺性。产品功能特性上，翼型选用高升力低雷诺数的S1223翼型，在5度攻角、2m/s的来流速度下即可提供80公斤以上的升力，当攻角提升至12度时升力可突破130公斤，能够覆盖多数小型载具的载重需求；圆形支架座的设计专门适配1英寸PVC管的安装尺寸，考虑到PVC管自身的结构强度局限，设计时预留了复合材料加固的操作空间，使用者可通过碳纤维包覆、环氧树脂浸润等方式强化支柱连接强度，避免高速航行时的结构失效。设计思路层面，研发阶段通过水密网格划分开展流体动力学仿真，以水为流体介质设定2m/s的来流速度开展模拟，验证结果显示翼面流动附着状态良好，翼尖涡不会对后置稳定器产生明显气动干扰，仅圆形支座位置会产生少量分离流，带来的阻力增量处于可接受范围；结构分析阶段针对单层2mm厚玻璃纤维复合材料的各向同性等效模型开展校核，载荷输入完全取自流体仿真得到的表面压力分布，校核结果显示结构最大等效应力处于材料屈服极限以内，同时通过热点标识明确了应力集中位置，为后续的结构优化、配重调整提供了明确参考，整体模型的位移缩放比例设定为100，能够直观展示航行过程中的结构形变趋势。安装边界上，除适配1英寸标准圆管的安装接口外，整体结构尺寸控制在桌面级3D打印机的常规成型幅面以内，无需拆分打印即可完成主体结构制作，前后稳定翼与主翼的相对位置经过反复优化，既保证了纵向航行稳定性，也避免了翼间的流场干扰，安装时仅需将圆管插入支架座后做密封加固处理，即可完成核心升力结构的装配，大幅降低了组装调试的难度。
