带法兰盘六角头T型拉手紧固连接件

　　在各类工装夹具、检测治具、小型设备操作面板以及工业机柜的装配场景中，这类带法兰盘的六角头T型拉手螺母是兼顾手动操作便利性与紧固可靠性的常用零件。不同于普通六角螺母需要借助扳手完成锁紧操作，该零件的结构设计直接集成了手动施力的握持段与带防松限位的法兰承压面，在需要频繁拆装、无需大扭矩锁紧的手动调节工位上，能大幅降低操作工具的依赖度，提升工位换型、面板开合、模块拆装的作业效率。

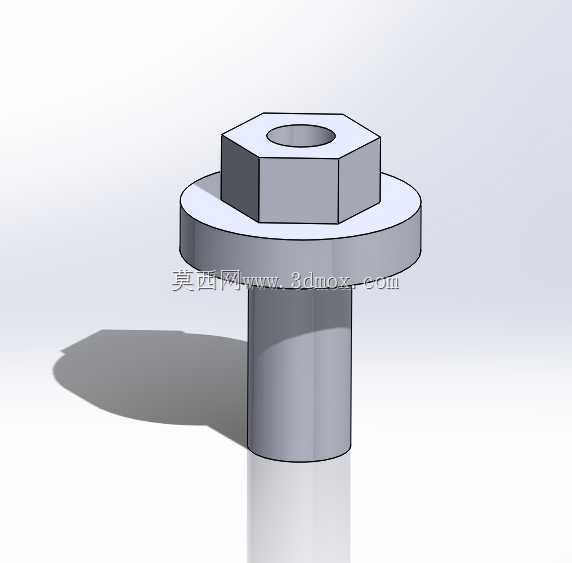

　　从结构功能来看，零件上部采用标准六角头构型，并非单纯为了兼容扳手施力，更多是在手动拧紧力矩不足的工况下，可借助开口扳手补充锁紧扭矩，兼顾手动快装与辅助加力的双重需求；六角头下方集成的圆形法兰盘，直径大于六角头对边尺寸，装配后法兰面直接贴合被连接件表面，无需额外加装平垫圈，就能有效分散锁紧压力，避免较薄的钣金件、塑料面板表面被压痕甚至压溃，同时法兰面的接触面积更大，在受振动的工况下能降低螺母松动的概率，相比普通螺母搭配平垫圈的组合，减少了装配时的零件清点环节，也避免了垫圈漏装、装偏的装配失误。法兰盘下方延伸的圆柱段，是该零件区别于普通法兰螺母的核心结构，这段圆柱的外径与被连接件的安装孔采用间隙配合，装配时圆柱段先穿入安装孔完成径向定位，避免锁紧过程中螺母出现偏斜，保证六角头与法兰盘的受力面完全平行于被连接件表面，防止局部应力集中导致的连接失效。六角头中心的轴向通孔，既可以作为穿装定位销的孔位，实现相邻零件的精准对位，也可以在需要防松的场景下穿入钢丝，完成多个螺母的串联防松，适配不同工况的装配需求。

　　设计这类零件时，首先要明确安装边界的约束条件：圆柱段的长度需要匹配被连接件的总厚度，保证圆柱段穿过安装孔后，末端不会突出过多干涉其他内部零件，同时要预留足够的螺纹啮合长度，保证连接强度满足使用要求；法兰盘的直径需要结合被连接件的材料抗压强度计算，若被连接件为ABS等工程塑料，法兰直径需要适当加大以降低面压，若为冷轧钢板则可在满足防松要求的前提下适当缩小直径，控制零件整体重量与材料成本。六角头的对边尺寸与高度设计，需要兼顾手动握持的舒适度与扳手兼容空间，高度过低会导致手动拧动时手指施力打滑，过高则会增加零件整体高度，占用设备外部的操作空间，通常六角头高度设置为8-12mm时，既能满足成年人手指捏持施力的需求，也不会造成空间浪费。中心通孔的直径需要根据常用的定位销规格、穿丝防松的钢丝直径确定，孔口需要做微小的倒角处理，既方便销钉穿入，也能去除加工毛刺避免装配时割伤操作人员。

　　在实际选型应用中，这类零件常被用于设备检修门的快拆紧固、工装夹具的可调模块锁紧、实验设备的面板固定等场景，相比需要工具操作的普通紧固件，操作人员无需随身携带扳手就能完成拆装，尤其适合洁净车间、高空检修等不方便携带工具的作业场景。零件的材质通常根据使用环境选择，常规室内工况采用碳钢镀锌处理即可满足防锈与强度要求，在潮湿、有腐蚀介质的工况下则可选用304不锈钢材质，避免锈蚀导致的拆装卡滞。需要注意的是，这类零件的手动拧紧扭矩有限，不适合用于需要大预紧力的重载连接场景，设计选型时需要核算连接部位的受力大小，若受力超过手动拧紧能提供的摩擦力上限，就需要搭配防松垫圈或者在六角头处用扳手补充锁紧，避免设备运行过程中连接松动引发故障。建模过程中需要重点关注各段的同轴度要求，圆柱段与六角头、法兰盘的同轴度公差需要控制在0.1mm以内，否则装配时圆柱段会与安装孔出现卡滞，法兰面也无法完全贴合被连接件表面，导致连接受力不均；法兰面与圆柱段轴线的垂直度公差也需要严格控制，避免锁紧后零件出现歪斜，影响外观与连接可靠性。
