木工钻孔定位定心辅具结构设计

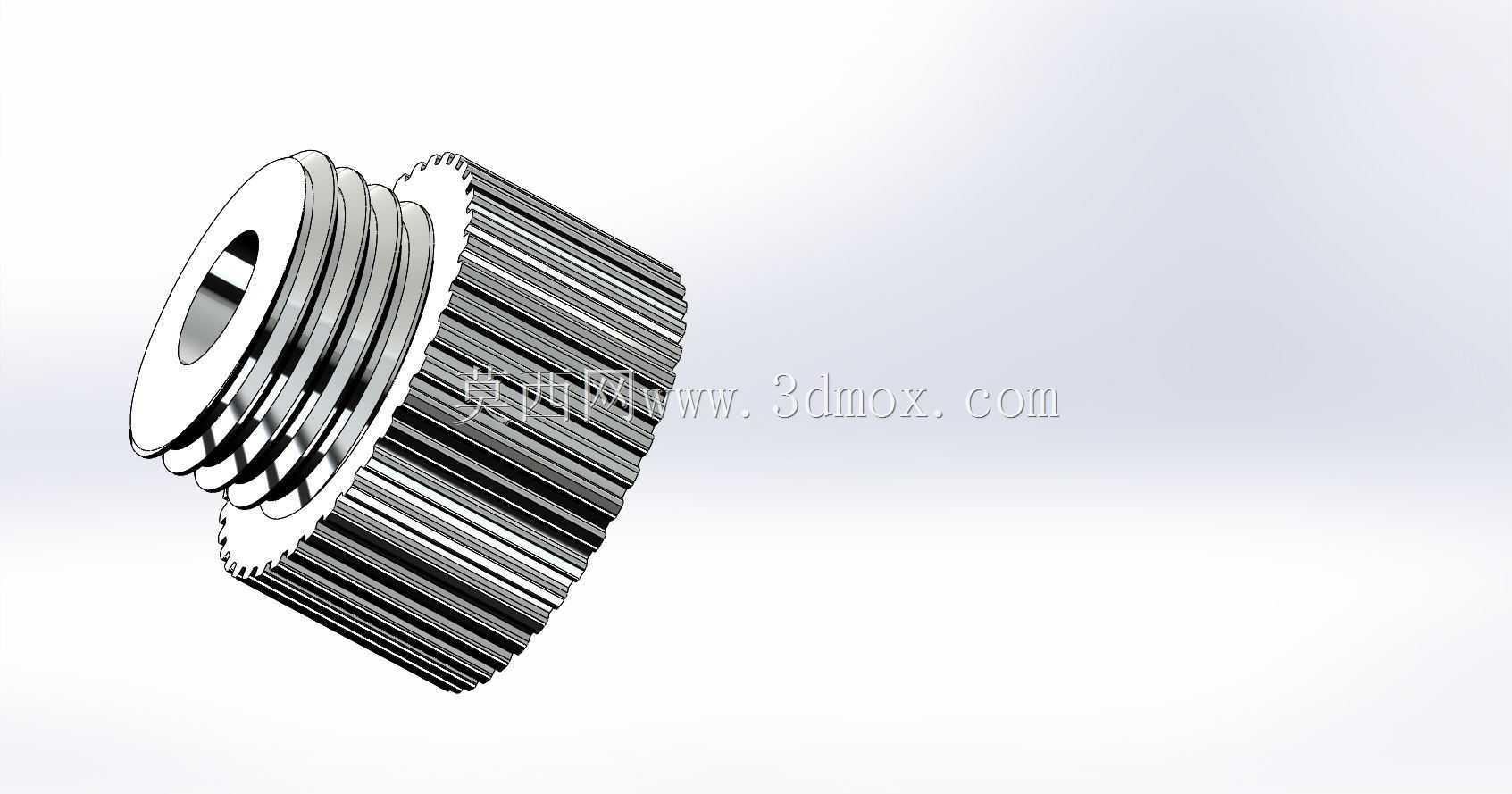

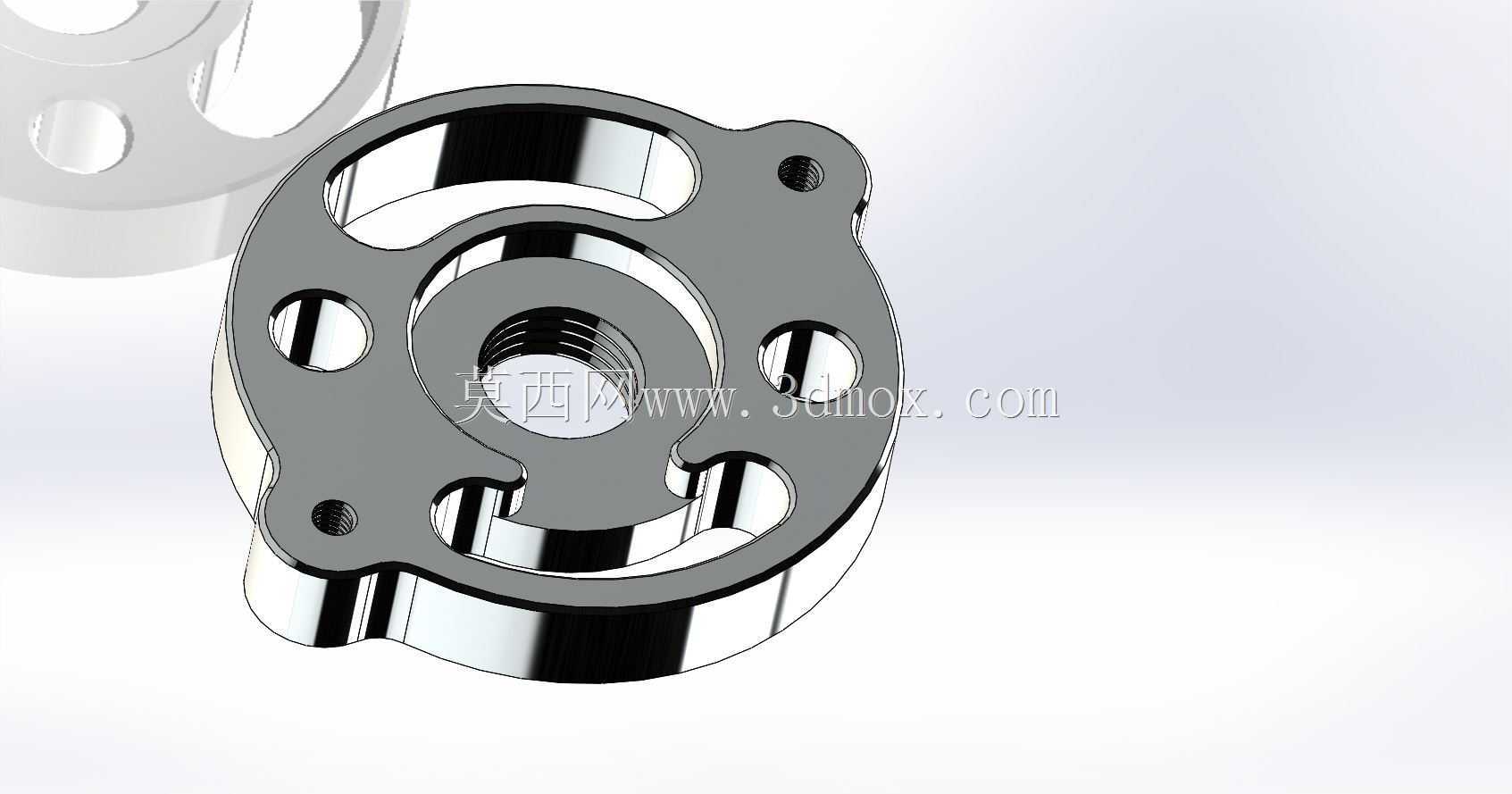

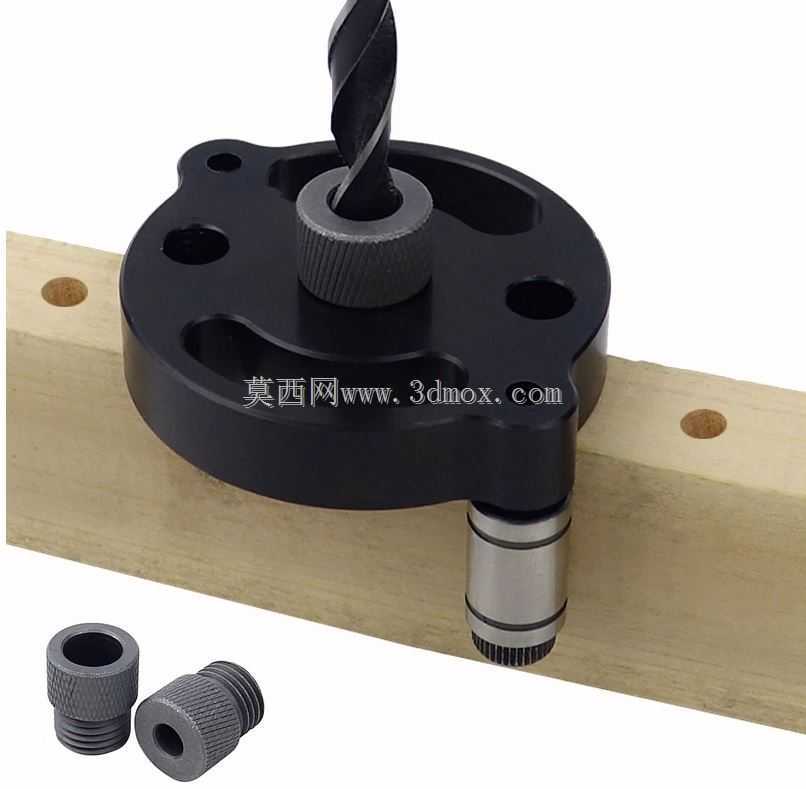

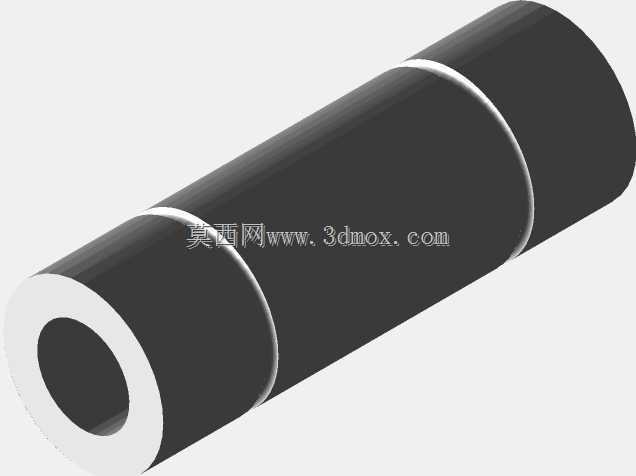

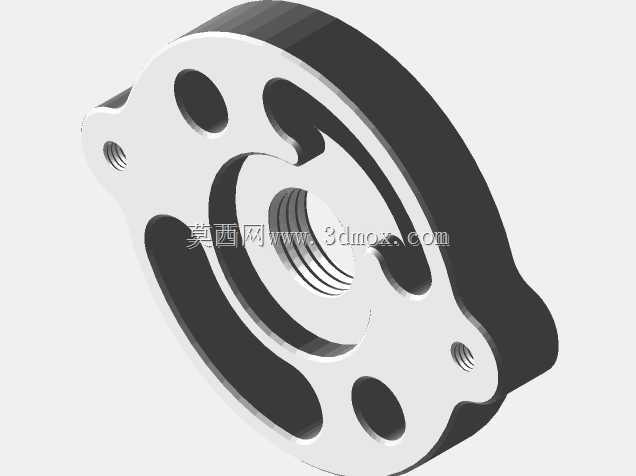

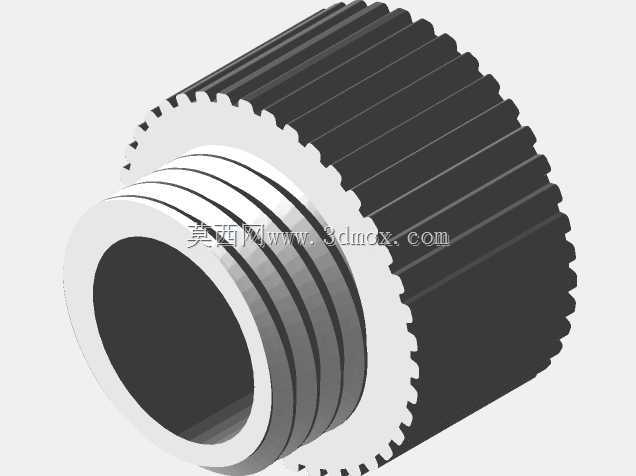

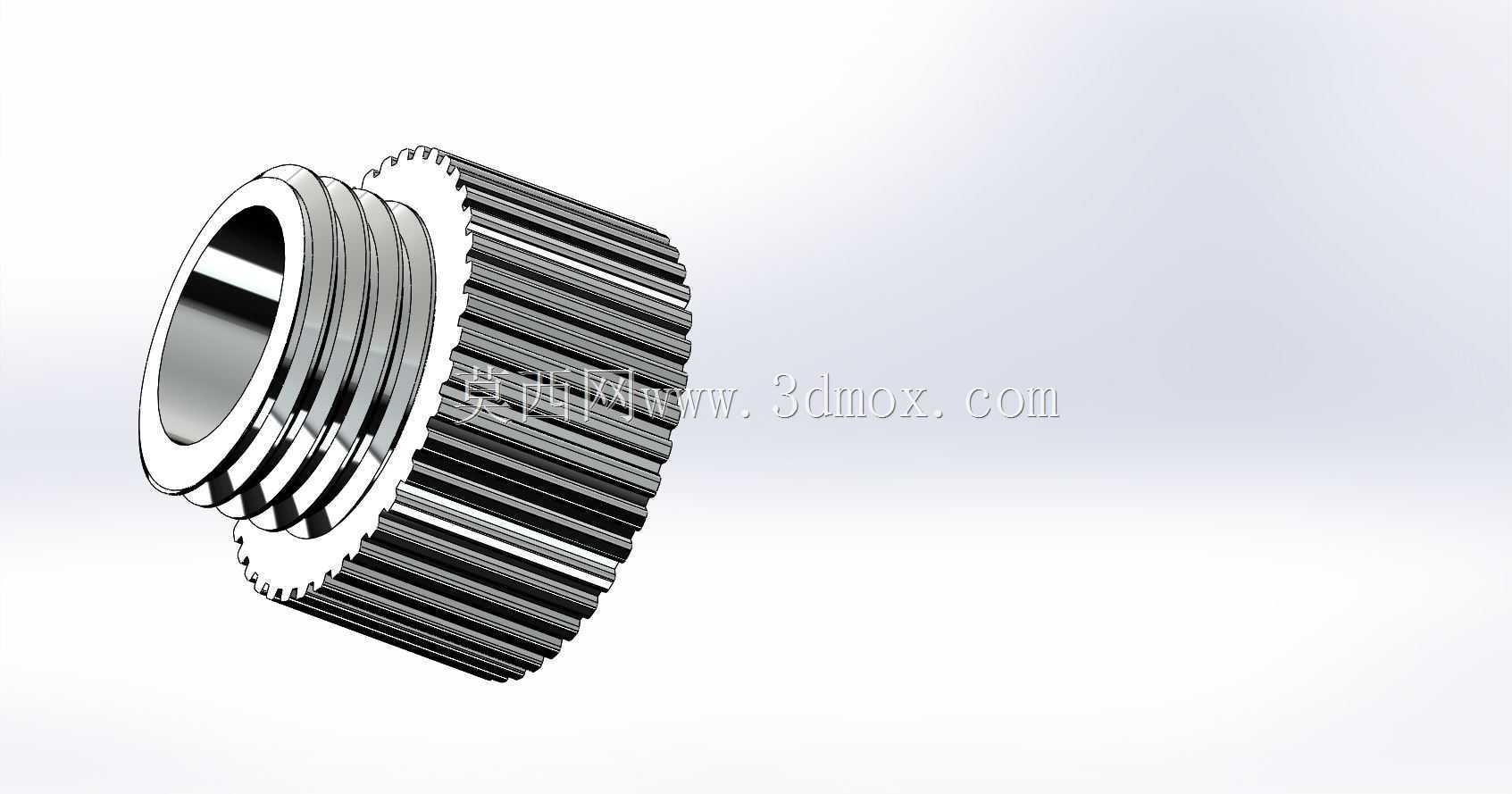

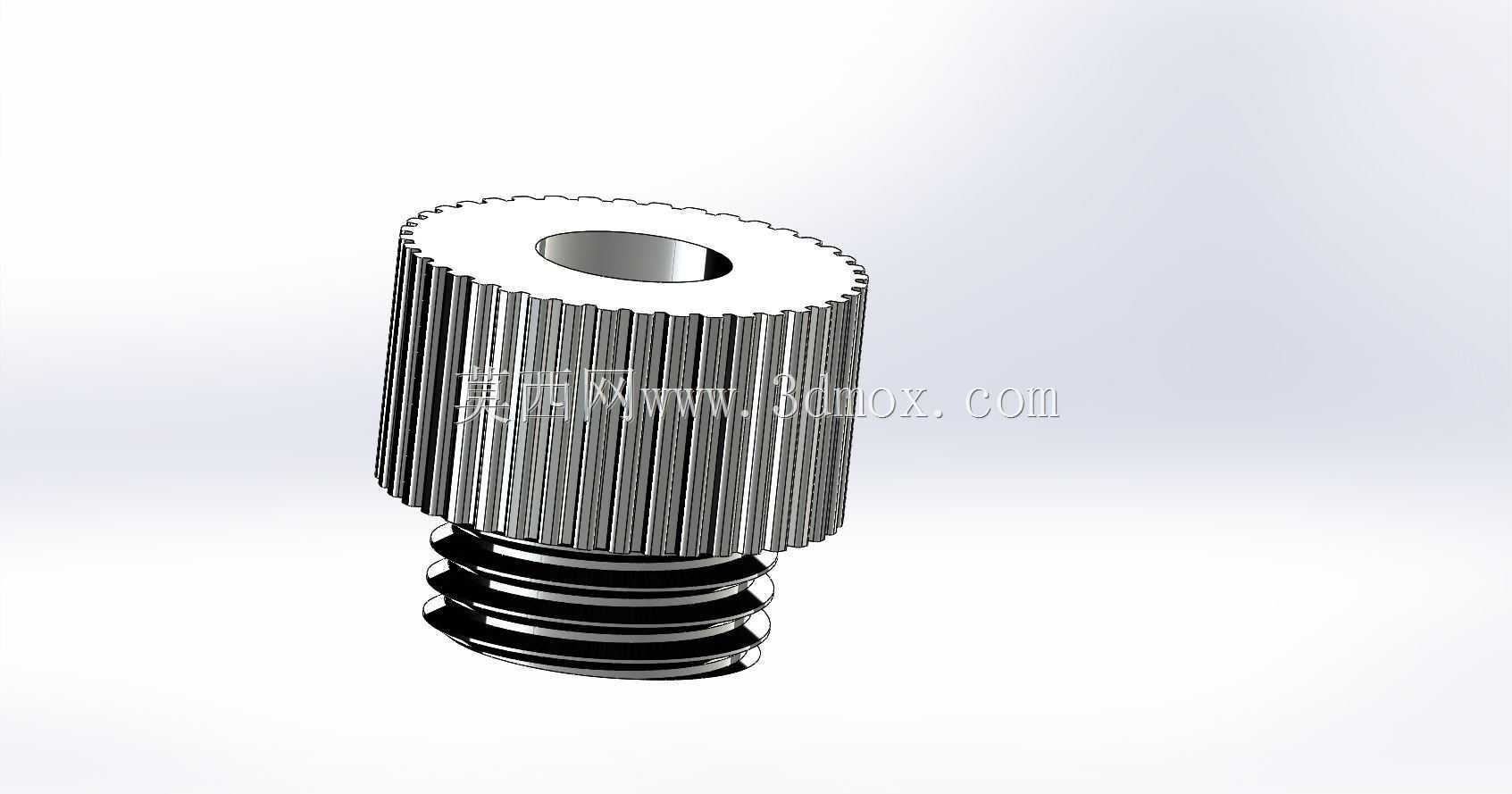

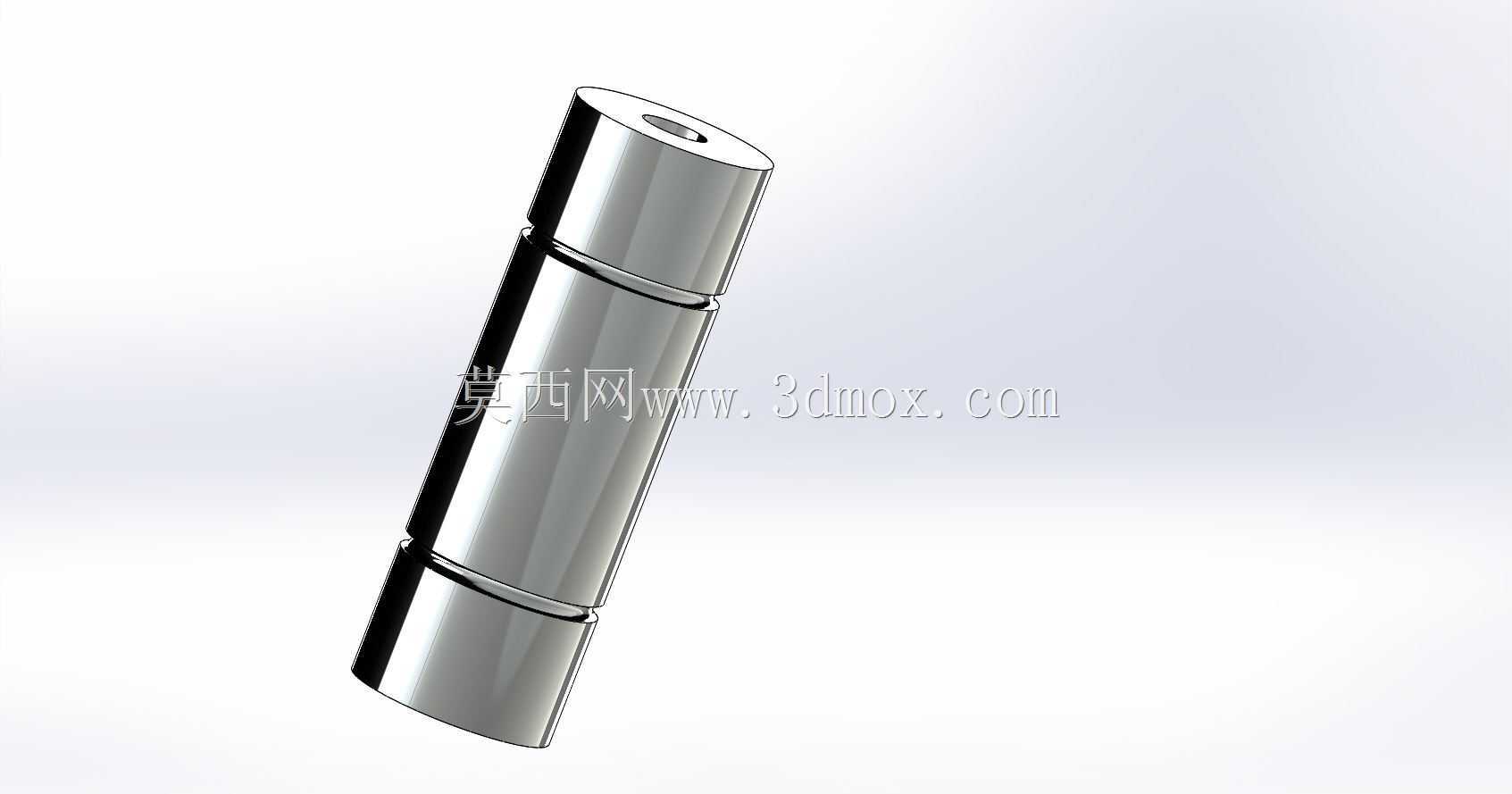

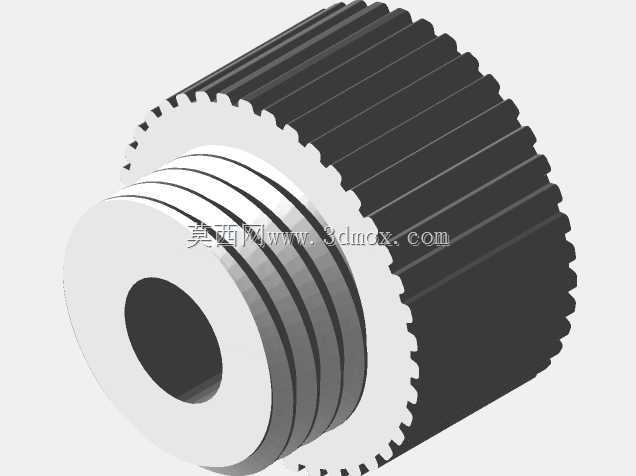

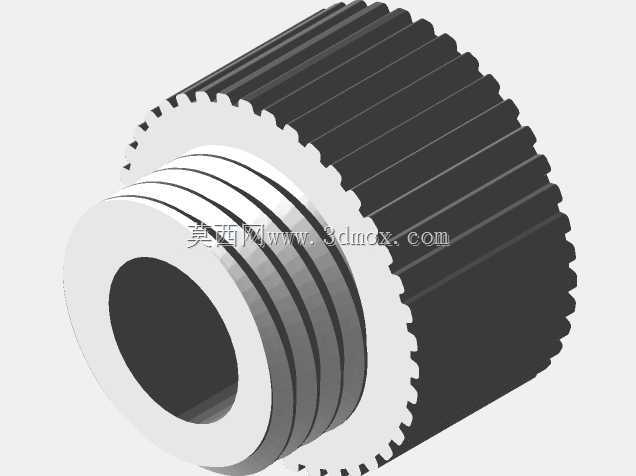

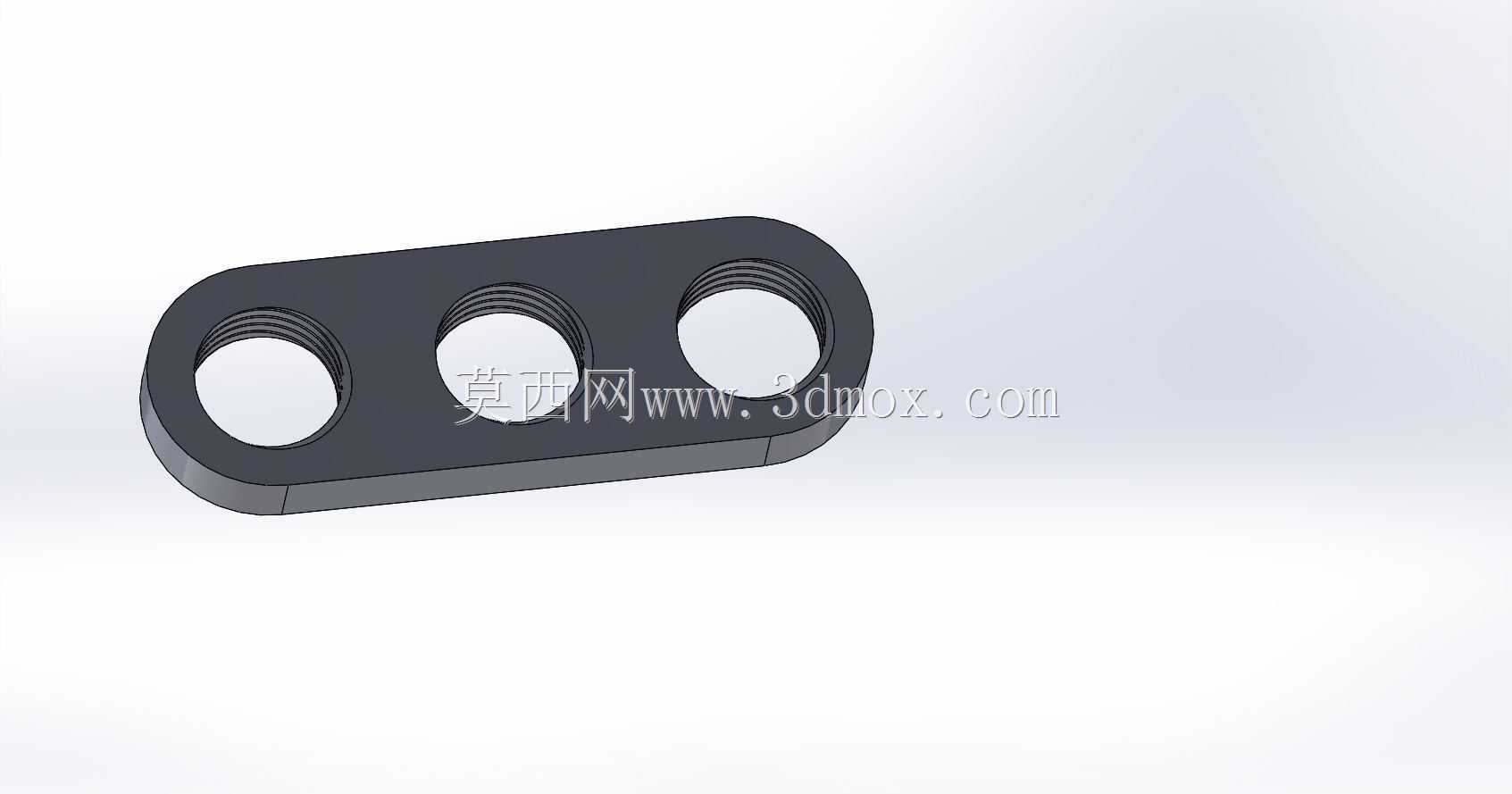

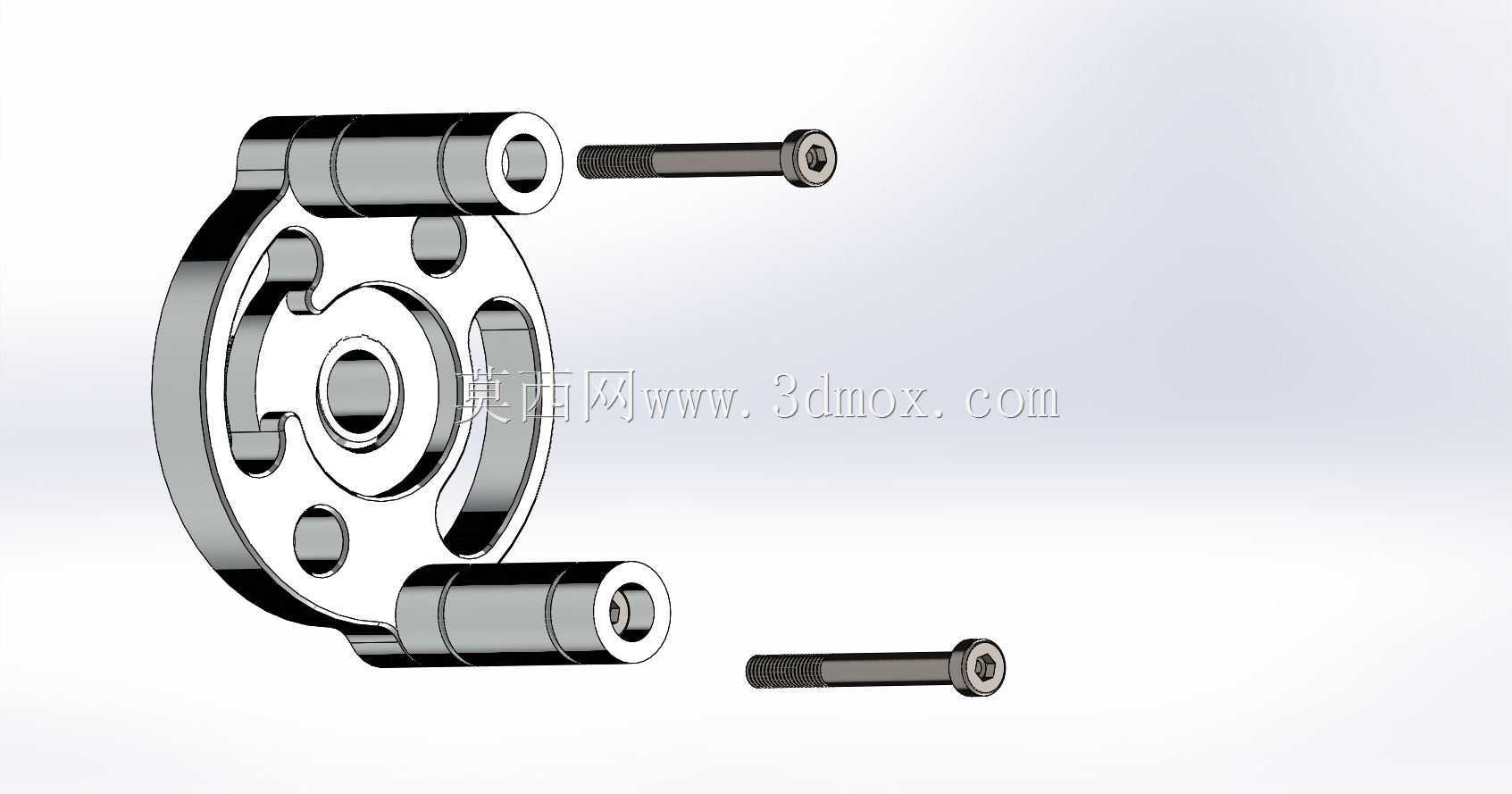

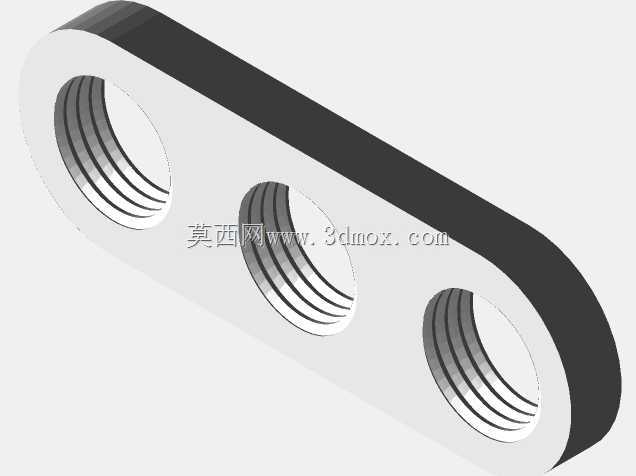

　　这款定心辅具主要面向木工现场钻孔作业场景，解决传统手工钻孔时钻头偏移、孔位同轴度差、扩孔错位的常见问题，在家具组装、木构件拼接、板式家具现场开孔等作业环节中，能有效降低孔位偏差带来的装配干涉问题，无需额外划线打样冲即可快速找准基准孔中心，大幅提升现场钻孔的对位效率。从功能特性来看，该辅具可适配6mm、8mm、10mm三种常用规格的麻花钻头，覆盖木工钻孔绝大多数常规孔径需求，主体采用圆盘式基座结构，基座上开设多组镂空减重槽，在保证结构刚性的前提下降低整体重量，方便手持操作。基座中心设置快换式钻套，钻套外壁做滚花处理，无需额外工具即可手动快速更换不同内径的钻套，匹配对应直径的钻头，钻套与基座的配合采用小间隙滑配，

　　保证钻头进给过程中不会出现径向晃动，钻孔垂直度偏差可控制在较小范围内。基座侧边设置弹性定位销组件，定位销头部带防滑齿结构，使用时将定位销插入已加工完成的基准孔内，即可自动完成辅具与工件的对位，无需反复测量孔距，定位销采用弹簧顶出结构，按压基座即可让定位销回缩，方便辅具在工件表面移动调整位置，松开后定位销自动卡入对应基准孔完成锁位。设计过程中充分考虑了现场操作的人机工程性，基座边缘做圆弧倒角处理，避免操作时划伤手部，整体厚度控制在合理范围，不会因为辅具本身高度过大导致钻头有效行程不足。安装使用时无需额外固定夹具，仅靠手部按压即可完成辅具固定，适配厚度10mm-50mm的各类实木、人造板材作业场景。

　　基座上的安装孔位预留了M4内六角螺钉的装配空间，可根据使用需求加装3D打印的辅助支架，拓展辅具的使用场景，比如在深孔钻孔、侧面钻孔时加装支架提升稳定性。钻套采用耐磨材质设计，长期与钻头摩擦也不会出现内径扩大的问题，保证钻孔精度的长期稳定性，配套的备用钻套可直接替换磨损部件，延长整套辅具的使用寿命。在实际使用过程中，先将对应孔径的钻套装入基座中心，再将辅具放置在待钻孔的板材表面，移动辅具让侧边定位销卡入已有的基准孔内，手部向下按压基座让定位销完全插入基准孔，此时钻套中心正好对准待钻孔的中心位置，钻头穿过钻套即可开始钻孔作业，整个对位过程仅需数秒，相比传统划线对位的方式效率提升明显，且孔位的同轴度远高于手工对位的效果，尤其适合多排孔、

　　同轴孔的加工作业，能有效避免因为孔位偏移导致的螺丝锁附歪斜、连接件装配不到位等问题。结构设计上充分考虑了3D打印制造的工艺特性，所有结构均无倒扣、无需要支撑的悬空结构，采用FDM工艺打印时无需添加额外支撑即可一次成型，打印填充率设置为50%即可满足日常使用的强度需求，打印完成后仅需去除少量毛边即可装配使用，零部件数量少，装配流程简单，仅需2颗M4x40的内六角螺钉即可完成全部组件的装配，后期维护更换部件也十分便捷。辅具的整体外形尺寸适配常规成人手掌大小，单手握持即可完成对位、按压、钻孔的全流程操作，不需要额外的辅助人员配合，单人即可完成全部钻孔对位作业，在现场装修、木工DIY、小型家具作坊的批量加工作业中都有很高的实用价值。
