台式电脑主机散热轴流风扇三维设计

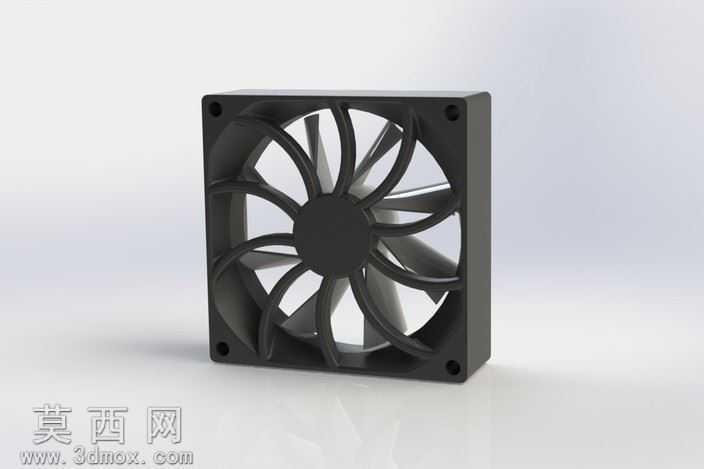

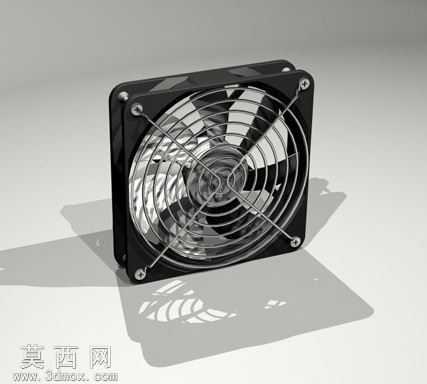

本作品为台式电脑机箱用轴流散热风扇的三维建模设计，整体建模过程围绕量产级塑料散热风扇的真实结构展开，首先在三维建模环境中完成基准面的搭建，先绘制风扇外框的方形安装轮廓，精准匹配标准机箱风扇的安装孔位尺寸，四个角的安装柱做了圆角过渡处理，避免注塑生产时出现应力集中问题，外框的内圈做了环形限位结构，用于固定内部的扇叶支撑中框。扇叶部分的建模采用曲面放样结合阵列的方式完成，先绘制单个扇叶的翼型截面，参考轴流风扇的气动特性调整叶片的安装角度与扭转弧度，保证叶片在旋转时可以稳定驱动气流沿轴向流动，叶片与中心轮毂的连接位置做了平滑过渡处理，既减少气流扰动产生的风噪，也能提升叶片根部的结构强度，避免长期高速旋转出现断裂问题。中心轮毂部分预留了电机安装的空腔结构，建模时精准匹配微型直流无刷电机的安装尺寸，轮毂外圈做了环形的动平衡校准槽，方便量产时做动平衡调校，降低风扇运行时的震动。材质渲染部分，外框与扇叶均采用半透磨砂PC塑料的材质参数，调整材质的折射度与粗糙度参数，还原真实塑料风扇的半通透质感，安装孔位的金属嵌件部分赋予哑光金属材质，区分不同构件的材质差异。整体建模过程严格遵循消费级散热风扇的生产工艺要求，所有壁厚保持均匀一致，避免注塑成型时出现缩痕、缺胶等问题，边角位置均做了符合注塑要求的圆角处理，没有尖锐的直角结构，模型的装配关系完整，可直接用于结构验证、渲染展示或者3D打印手板制作，能够直观展现电脑散热风扇的完整结构与设计细节，为同类风冷散热部件的设计提供可参考的三维建模思路。
