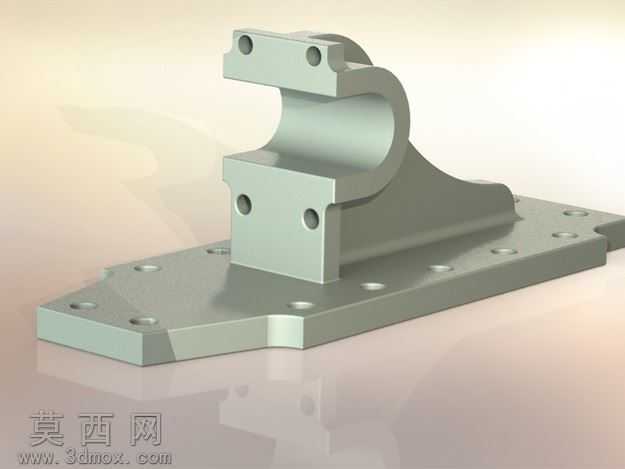

支撑片结构练习用机械零件三维建模

本次建模围绕支撑片类机械支撑构件展开，采用三维建模软件完成全参数化设计，整体建模过程遵循机械零件设计的基准统一原则，首先以底座安装面作为第一设计基准，绘制底座的异形轮廓草图，通过拉伸凸台命令生成底座基体，底座上均匀排布的安装孔采用线性阵列配合草图点定位的方式完成，保证孔位间距的尺寸精度符合机械安装的通用公差要求，孔口处添加倒角特征去除锐边，避免安装过程中出现应力集中的问题。支撑立板部分采用多草图放样结合筋特征命令生成，立板与底座的衔接处添加均匀过渡的圆角特征，模拟实际铸件的工艺圆角，同时优化构件的受力传导路径，降低连接处的应力集中系数。立板顶端的挂钩式支撑结构采用拉伸切除配合圆角修整完成，支撑卡槽的尺寸按照通用支撑件的配合公差进行参数化设定，保证后续装配时的配合精度。建模过程中对所有特征进行参数化关联，底座的安装孔数量、立板的支撑高度、顶端卡槽的开口尺寸均可通过修改全局参数快速调整，方便后续根据不同的使用场景进行结构优化。材质渲染阶段选用常用的铸钢材质，调整材质的粗糙度、金属度参数还原金属构件的哑光金属质感，场景采用柔和的三点布光方案，主光源从构件斜上方45度投射，突出零件的结构轮廓与特征细节，辅光源补光弱化阴影区域的死黑问题，环境光添加微弱的环境反射提升材质的真实感，最终渲染效果清晰展现零件的整体结构与各部分的衔接关系，可作为机械结构练习的参考案例，帮助学习者掌握带安装底座的支撑类零件的建模思路，熟悉拉伸、阵列、筋、圆角等常用特征命令的使用技巧，理解机械零件设计中基准选择、工艺特征添加、参数化关联的核心要点。
