牛头刨床刀架总成结构三维建模设计

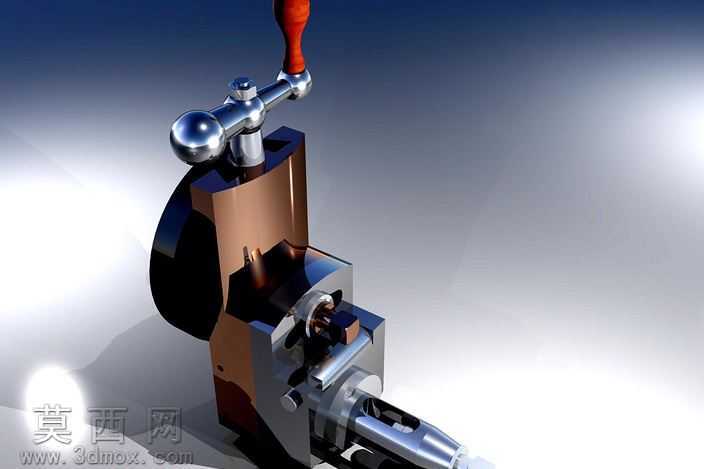

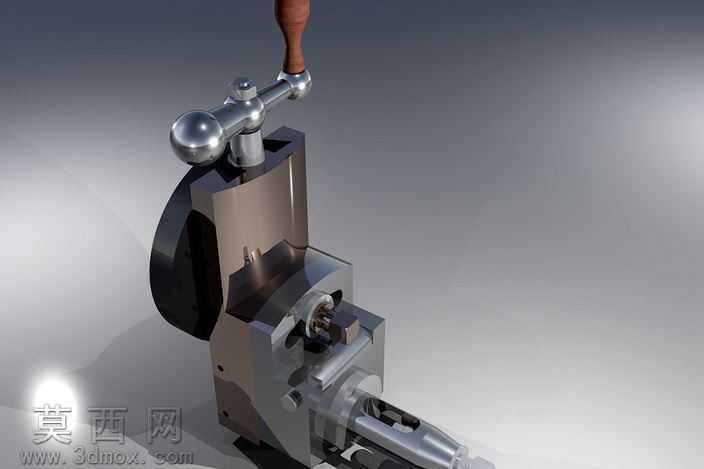

本模型为牛头刨床核心功能部件刀架总成的三维建模成果，建模过程严格遵循机械设计规范与牛头刨床的实际工作逻辑，完整还原了刀架总成的全部装配关系与功能结构。建模阶段采用自底向上的装配设计思路，先逐一完成刀架体、抬刀板、刀夹、进给螺杆、调节手柄、锁紧机构、刻度转盘等单个零件的特征建模，对每个零件的加工特征如倒角、退刀槽、配合面、安装孔位都做了精准还原，保证零件间的配合公差符合机械加工的实际要求，避免出现装配干涉问题。材质与渲染阶段，针对不同零件的实际加工材质做了区分设置：操作手柄采用红色胶木材质，还原其防滑绝缘的实际使用质感；金属结构件根据加工工艺差异，分别设置了磨削加工的亮面金属材质、铣削加工的亚光钢材质、发黑处理的深色金属材质，不同材质的粗糙度、反光度、金属度参数都经过反复调试，渲染输出的效果图能够清晰区分不同零件的功能属性，直观呈现刀架的整体外观与结构层次。结构设计上完整还原了牛头刨床刀架的核心功能逻辑：可转动的刻度转盘能够实现刨削角度的调整，满足不同角度斜面的刨削加工需求；进给调节机构可实现刀架的垂直进给微调，保证刨削深度的精准控制；抬刀机构能够在刨床回程时自动抬刀，避免刀具划伤已加工工件表面；锁紧机构可在加工位置锁定刀架，防止切削过程中出现位移晃动。整个模型的装配约束完全模拟实际机械装配关系，活动部件可实现符合工作逻辑的相对运动，能够直观展示刀架的工作原理与操作方式，可用于机床结构教学、刨床维修参考、机床改造设计等场景，为相关机械设计工作提供精准的三维结构参考。
