弧形弯臂式多孔安装机械连接支架

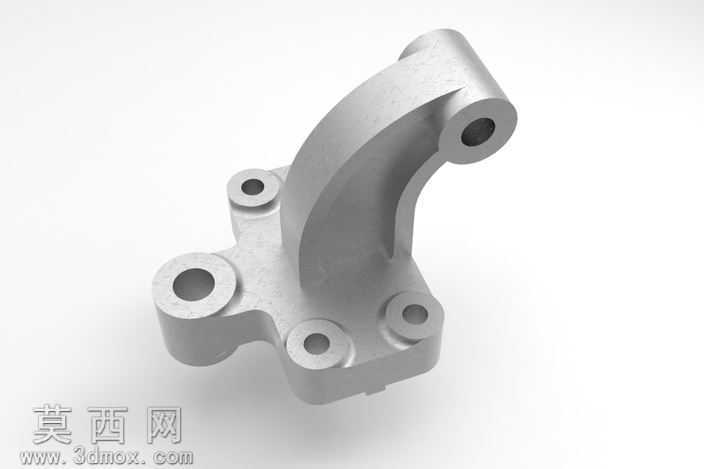

本作品为一款弧形弯臂式多孔安装机械连接支架，建模阶段采用参数化特征建模思路，先绘制底座的二维轮廓草图，通过拉伸命令生成带均匀厚度的安装底座基体，在底座对应位置精准定位四个安装孔位，分别设置不同孔径的通孔特征，匹配不同规格的紧固件安装需求，保证底座安装时的定位精度与连接稳定性。针对主体弧形弯臂部分，采用扫掠命令构建基础曲面，通过曲面加厚生成实体结构，对弯臂与底座的衔接位置做圆角过渡处理，消除应力集中隐患，同时优化整体受力传导路径，弯臂顶端设置同轴铰接孔，孔内壁做同轴度约束，保证铰接转动时的配合精度。建模过程中对所有特征做全参数关联，修改任意尺寸参数时可同步更新整体模型，方便后续根据实际安装场景调整规格。材质设置采用哑光铸铝合金材质，调整材质的粗糙度、金属度参数，还原金属铸件的细腻磨砂质感，渲染阶段采用三点布光方案，主光源从侧上方打亮模型主体结构，勾勒出弯臂的弧形轮廓与底座的平面特征，辅光源补充暗部细节避免阴影死黑，背光源打亮模型边缘轮廓，增强模型的立体感与层次感，同时添加柔和的环境反射效果，模拟金属表面的微弱环境反光，让渲染效果更贴近真实金属零件的视觉表现。结构设计上充分考虑力学性能，弯臂的弧形走向经过受力路径优化，可将顶端铰接部位的载荷均匀传导至整个安装底座，避免局部应力过大导致结构变形，四个安装孔采用不对称分布设计，可适配不同的安装基面，防止安装后出现转动错位，顶端铰接孔的壁厚经过加厚处理，提升铰接部位的抗剪切能力，整体结构无冗余设计，在保证结构强度的前提下尽可能控制零件重量，兼顾轻量化与结构可靠性，可作为机械设备中的铰接支撑、连接固定构件使用，适配多种需要弧形避让、空间转向连接的机械装配场景。
