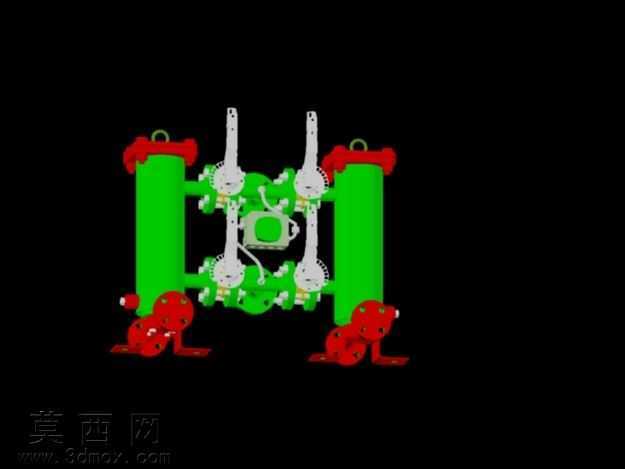

工业用双联切换式过滤装置三维结构模型

本模型为工业双联过滤器的完整三维装配体，建模过程严格遵循流体过滤设备的工程设计规范，首先完成核心过滤筒体的参数化建模，对筒体的承压壁厚、端部快开吊环结构、底部支撑脚的安装孔位都做了精准的尺寸还原，确保模型可直接对接工程出图需求。在阀组切换结构的建模环节，对连通两个过滤筒体的三通管路、切换手柄的转轴结构、密封面的配合间隙都做了精细化处理，还原了双联过滤器不停机切换滤芯的核心功能结构，每一处转动副的装配约束都按照实际机械配合关系设置，可在三维软件中实现切换动作的运动仿真。模型的材质渲染贴合工业设备真实质感，筒体部分采用亮绿色工业防腐漆材质，阀组、手柄、底部支座采用铸钢红漆材质，金属管路部分做了哑光金属质感处理，滤网组件采用细密网格材质还原真实过滤元件的视觉特征，整体渲染效果层次分明，可清晰区分不同功能部件。设计过程中充分考虑了设备的实际使用场景，顶部吊环结构满足滤芯更换时的吊装需求，底部支座的安装孔位匹配常规工业管路的安装标准，进出口管路的接口尺寸符合通用流体管路的连接规范，两个过滤筒体对称布局，中间的连通阀组结构紧凑，既保证了单筒工作时的流体密封性，又实现了不停机状态下的滤芯切换操作，避免生产线因过滤元件维护出现停机断流问题。模型完整还原了双联过滤器从外部支撑结构、筒体承压结构、内部滤网安装位到外部切换操作机构的全部细节，各零部件之间的装配关系清晰，无干涉错配问题，可用于流体过滤系统的方案展示、结构教学以及配套管路的布局设计参考。
