西德福CI-20液压过滤器堵塞指示器

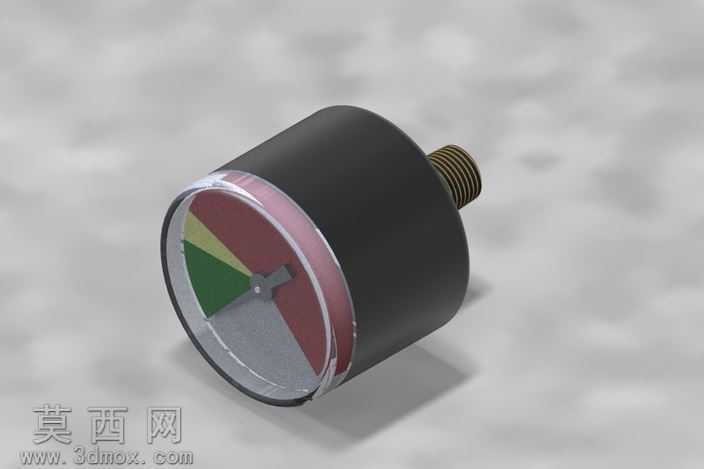

本模型为西德福CI-20液压过滤器堵塞指示器的三维参数化建模成果，建模过程中严格遵循实物测绘尺寸与原厂产品手册的公差规范，首先通过旋转特征构建指示器的圆柱形主体外壳，外壳采用哑光黑色工程塑料材质，建模时对壳体表面的细微脱模斜度、端部螺纹接口的牙型轮廓进行了精细化还原，螺纹部分采用扫描切除方式生成标准外螺纹，确保与液压过滤器阀体的装配匹配度。表盘区域是建模的核心细节部分，首先创建透明聚碳酸酯材质的表蒙，通过曲面建模完成表蒙的微弧凸面结构，赋予高透光、低粗糙度的材质属性，还原实物的通透视觉效果；表盘内部的三色分区标识采用贴图结合浮雕特征实现，绿色、黄色、红色的扇形区域分别对应正常、预警、堵塞三种工况，指针部分采用薄壁拉伸特征制作，还原金属指针的纤细形态与轴心固定结构。建模完成后通过Keyshot进行渲染调试，主体外壳赋予哑光磨砂塑料材质，调整粗糙度参数模拟工程塑料的细腻质感，螺纹接口赋予镀锌金属材质，添加细微的金属划痕与氧化质感提升真实度，表蒙材质添加轻微的反射与折射参数，模拟玻璃材质的光学效果，表盘三色区域采用高饱和度的哑光色材质，与指针的亮面金属形成视觉对比。整体装配结构采用同轴心配合，将螺纹接口、壳体、表盘、指针、表蒙依次装配，还原实物的装配层级与运动逻辑，指针可随压差变化绕轴心转动，完整复现该指示器的工作状态展示功能。设计过程中充分考虑液压系统的工况使用需求，整体结构紧凑无冗余特征，所有外露边角均做了微小倒角处理，避免安装使用过程中的锐边划伤，螺纹接口的尺寸精度严格遵循液压管路连接标准，可直接用于液压系统的装配干涉检查、工况模拟演示以及产品宣传动画制作。
