霍伊特结构复合弓三维建模设计作品

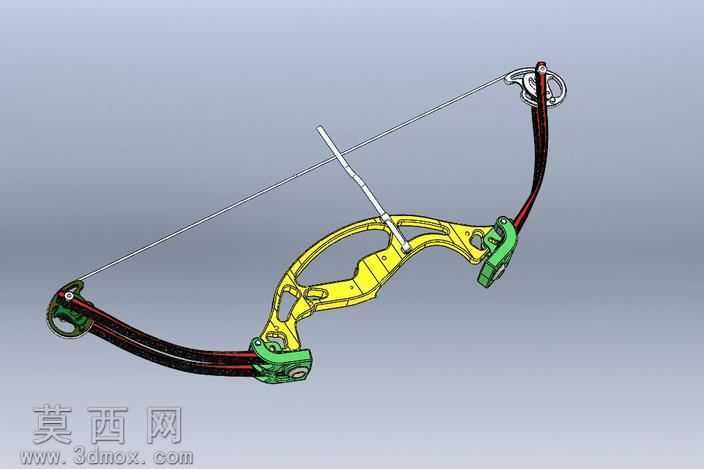

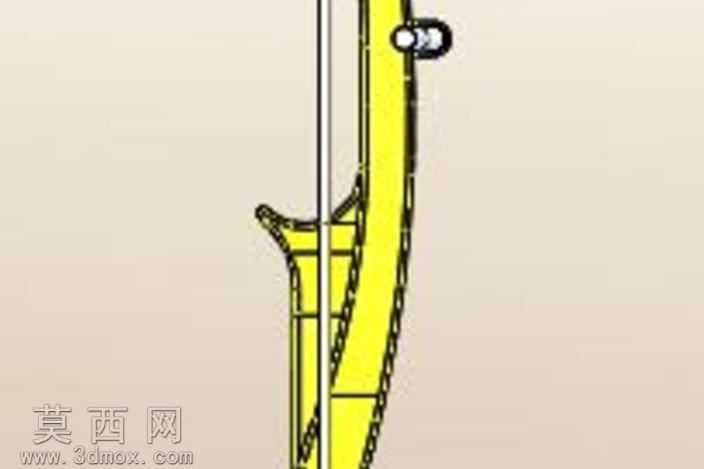

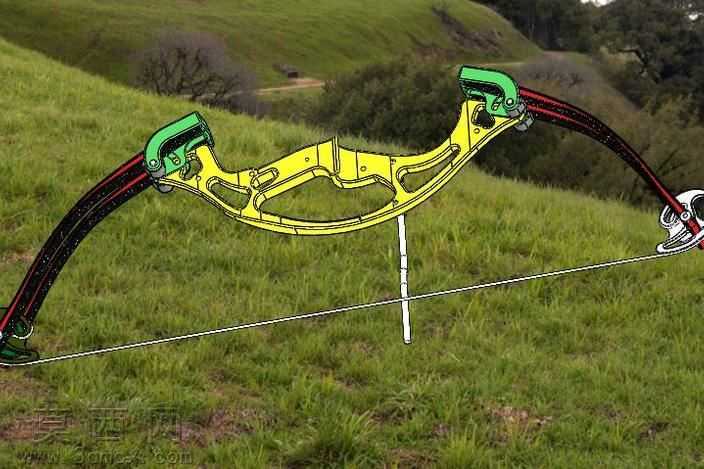

本作品为霍伊特复合弓的三维参数化建模成果，建模过程依托主流三维设计软件完成全流程结构搭建，首先针对复合弓的核心功能模块进行拆解规划，将整体结构划分为弓把主体、弓片支撑组件、偏心轮组、弓弦定位结构、减震衔接部件五大核心部分，逐一完成草图绘制与特征建模。弓把主体部分采用轻量化镂空结构设计思路，建模时通过多段样条曲线勾勒符合人体工学的握持轮廓，运用拉伸、切除、圆角过渡等特征完成主体框架搭建，针对受力集中的弓片衔接位置做了加厚补强的结构处理，同时预留了瞄准配件、减震杆的标准安装接口，还原真实复合弓的拓展适配属性。弓片部分采用分层曲面建模方式，模拟复合弓片的层压材质形态，通过曲面放样、曲率连续调整保证弓片弧形轮廓的力学合理性，两端衔接位置做了包夹式的固定结构建模，还原弓片与轮组、弓把的装配衔接关系。偏心轮组也就是凸轮结构是复合弓的核心功能部件，建模时严格按照偏心轮的省力比结构特征，绘制多段同心与偏心组合的轮廓曲线，通过旋转、切除特征完成轮体的线槽、省力缺口、弓弦固定挂点的细节建模，保证轮组转动轨迹的结构逻辑符合真实复合弓的做功原理。弓弦部分采用扫掠特征完成建模，搭配弓弦中央的箭台定位搭箭结构，还原搭箭点的定位细节。材质渲染阶段，针对不同部件匹配对应材质属性：弓把主体赋予高强度铝合金磨砂材质，调整金属粗糙度与反光参数还原金属器械的质感；弓片部分赋予复合纤维材质，添加细微的层压纹理贴图增强真实感；偏心轮组赋予亮面金属材质，突出机械加工部件的精密质感；弓弦部分赋予高强度尼龙编织材质，添加细微的编织纹理提升细节表现；握把位置添加防滑橡胶材质，区分不同部件的材质差异。整体建模过程严格遵循真实复合弓的装配逻辑，所有部件的衔接位置均做了干涉检查，保证各结构之间的装配关系合理，既还原了霍伊特复合弓的外观形态，也完整复现了其核心的机械结构特征，可用于结构展示、原理演示、改装设计参考等多种场景。
