标准麻花钻三维结构设计模型

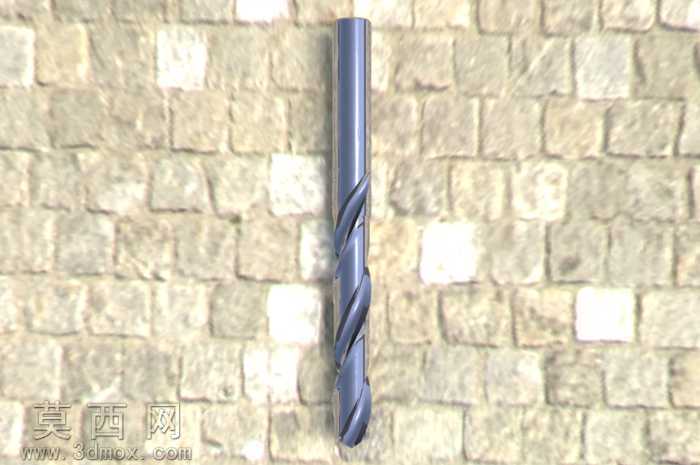

本模型为标准直柄麻花钻的三维参数化设计成果，建模过程严格遵循机械加工刀具的通用设计规范，在SolidWorks软件环境下完成全特征构建，完整还原了麻花钻从柄部到切削端的全部结构细节。建模阶段首先以麻花钻的公称直径、螺旋角、钻芯厚度增量等核心参数为基准，通过螺旋线扫描特征构建两条对称的螺旋排屑槽，精准控制槽型的圆弧过渡曲率，保证排屑空间的流畅性，同时还原了钻芯从柄部向切削端逐渐增厚的锥度结构，还原实际刀具的刚性渐变设计。切削部分的建模严格匹配标准麻花钻的几何角度，精准绘制出主切削刃、横刃、副切削刃的空间位置，还原了锋角、后角、横刃斜角等关键切削参数的角度关系，同时对刃带部分做了等宽处理，还原刀具导向部分的结构特征，保证模型与实物刀具的结构一致性。材质与渲染阶段，针对高速钢麻花钻的金属质感做了材质参数调试，采用带细微磨砂质感的金属材质，还原高速钢刀具经磨削加工后的表面光泽，对切削刃部分做了轻微的高光处理，突出刃口的锋利形态，背景采用砖石纹理衬托，清晰展现刀具的整体轮廓与螺旋槽的立体形态。设计过程中重点考量了麻花钻的结构合理性，对螺旋槽与刃带的衔接处做了平滑过渡处理，避免特征建模中出现的尖锐棱角失真，柄部采用标准直柄结构，还原装夹部位的圆柱度特征，整体模型无多余碎面、特征错误，可用于机加工教学演示、刀具结构认知、钻削加工仿真等场景，完整呈现了标准麻花钻的结构设计逻辑与三维建模实现路径，能够直观展现这类常用孔加工刀具的内部结构与外部形态特征。
