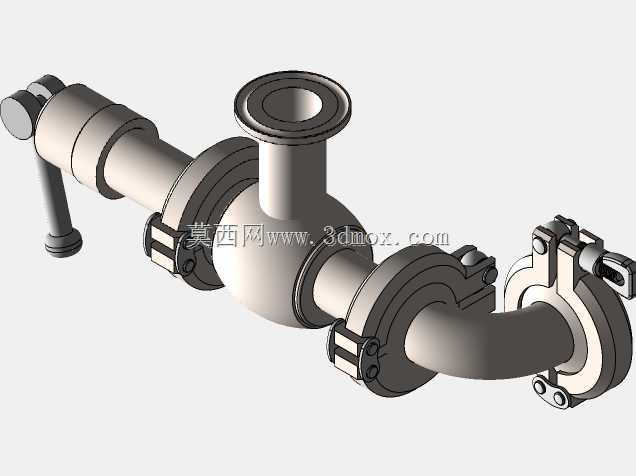

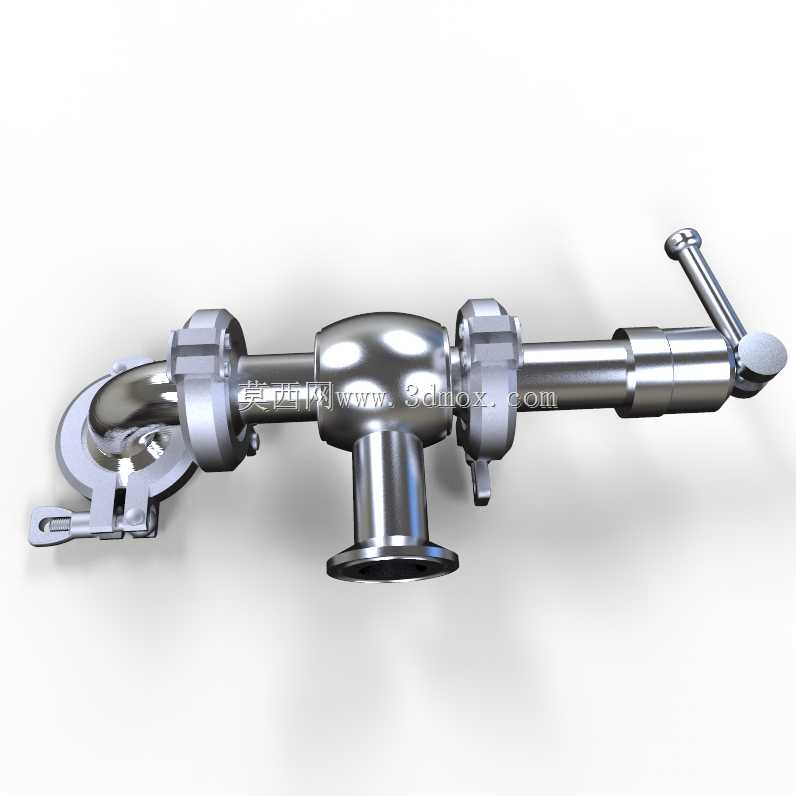

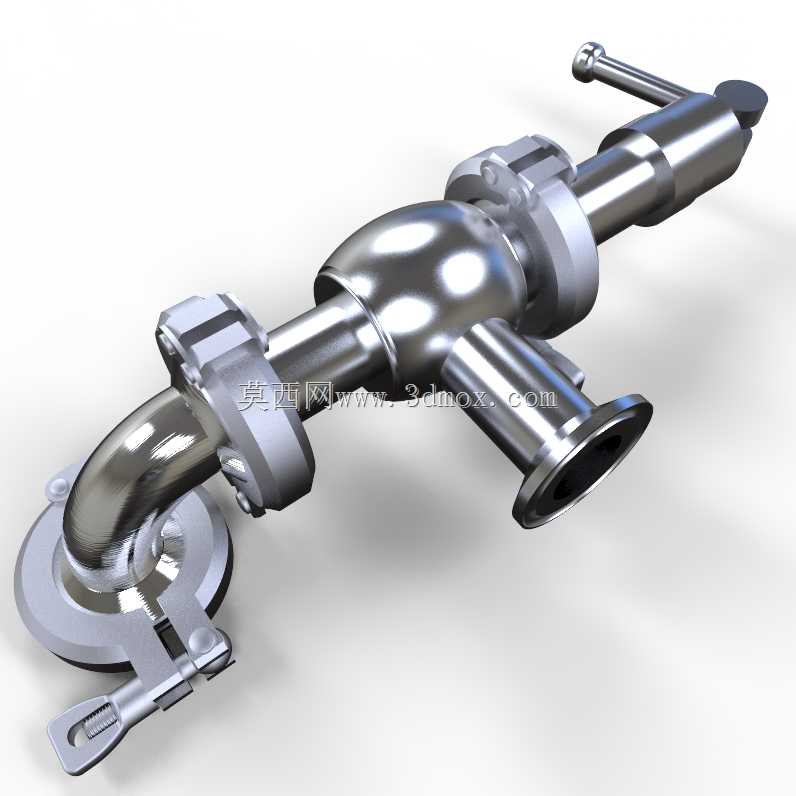

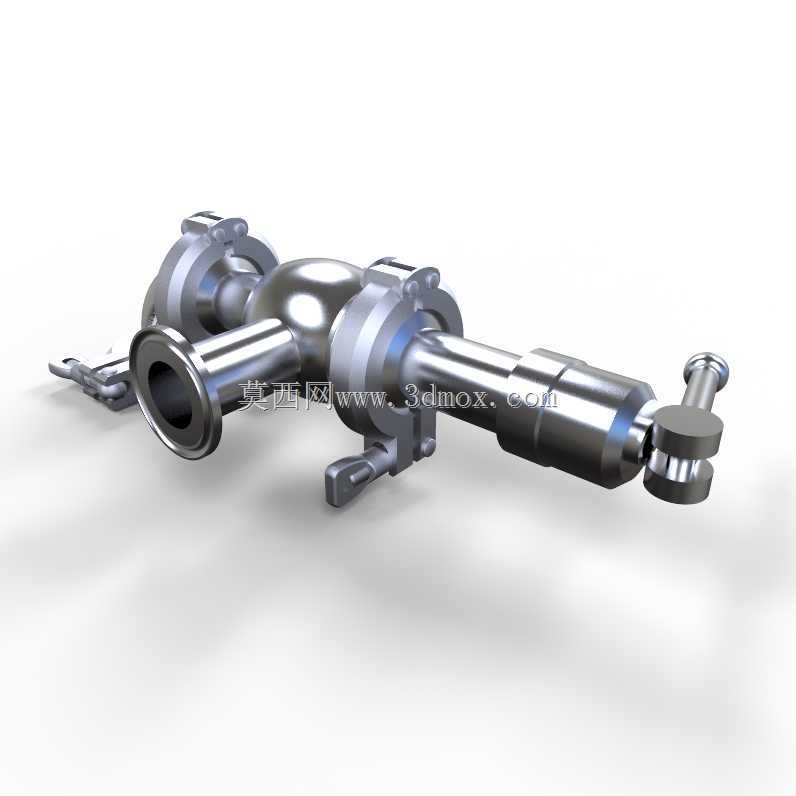

带手动操作杆的卫生级快装安全阀结构

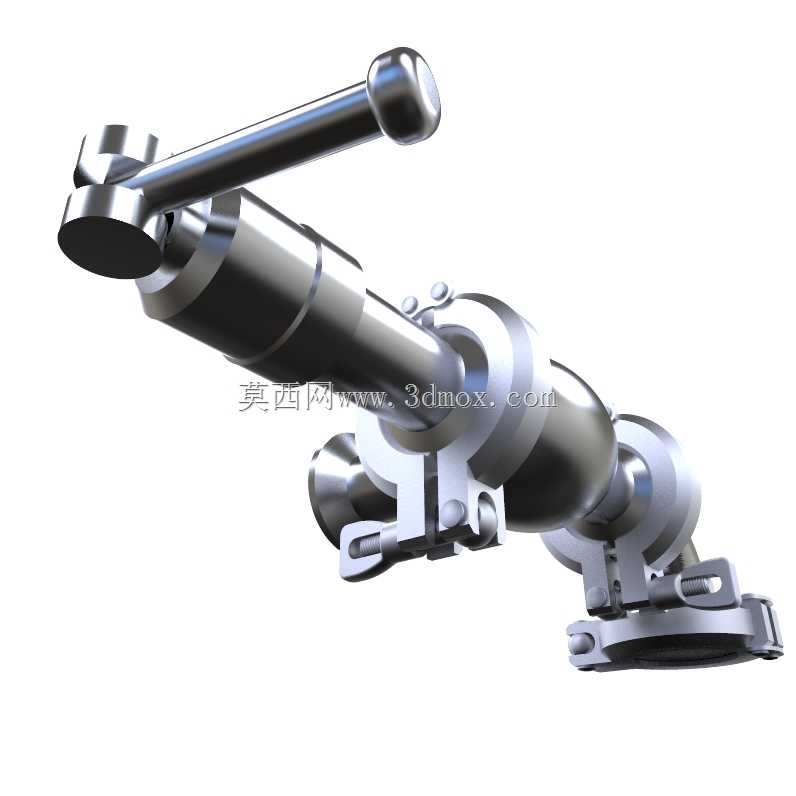

　　这款阀件的结构设计完全围绕洁净管路系统的压力泄放需求展开，主体流道采用平滑圆弧过渡，没有传统铸造阀件常见的流道死角、凹陷区域，所有过流表面的曲率连续，能够避免介质残留，适配食品加工、生物制药、洁净流体输送这类对管路卫生等级有严格要求的应用场景，日常CIP清洗时冲洗液可以完全覆盖所有接触介质的表面，不会出现物料积存滋生杂菌的问题。手动操作杆的设置并非冗余设计，在实际生产场景中，操作人员可以定期扳动杠杆手动触发阀瓣开启，校验泄放机构的动作灵活性，避免长期处于闭合状态下阀瓣与阀座粘连，导致超压时无法正常起跳的故障；操作杆的握持端做了球形钝化处理，扳动时不会划伤操作人员的防护手套，杠杆的力臂长度经过匹配计算，

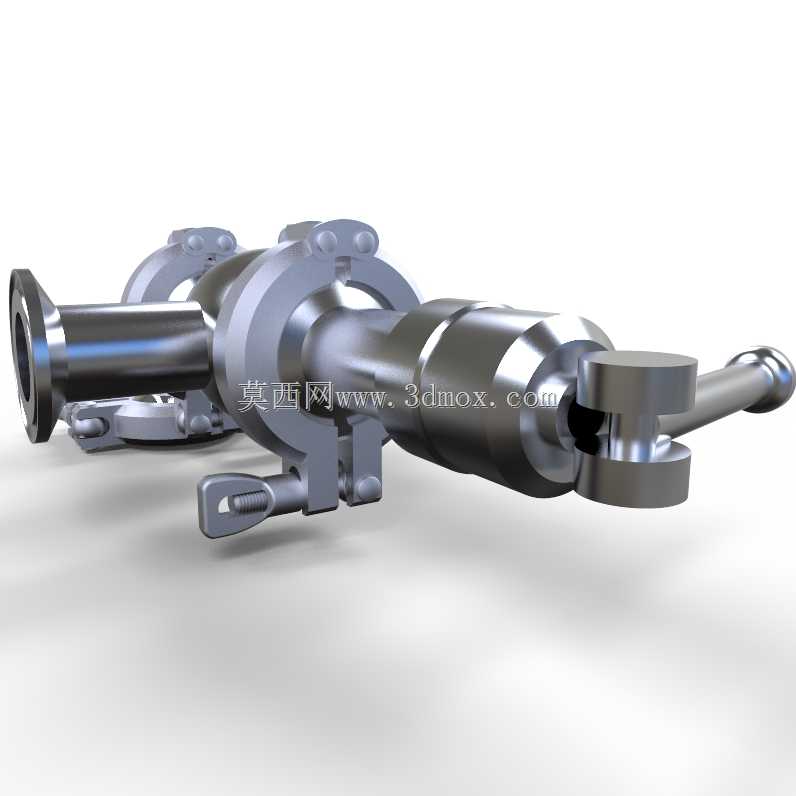

　　只需要施加很小的作用力就可以克服弹簧预紧力完成手动泄放，日常巡检操作的劳动强度很低。两端的快装卡箍接口是这款阀件的核心安装特征，接口的密封面采用标准卫生级卡盘尺寸，和同规格的不锈钢管路、罐体接头可以直接匹配，安装时不需要焊接、套丝作业，只需要将卡箍卡在接头的凸缘位置，拧紧卡箍的快装螺栓就可以完成密封固定，单台阀件的安装时间不到螺纹连接阀件的三分之一，后期管路改造、阀件拆检维护时也不需要动用管钳、焊接设备，徒手配合简单工具就可以完成拆装。从结构布局来看，弹簧腔与介质流道之间设置了可靠的密封隔离结构，弹簧部件不会直接接触输送介质，一方面避免弹簧被介质腐蚀出现弹力衰减，延长阀件的整体使用寿命，

　　另一方面也防止弹簧表面的锈蚀杂质脱落掉入流道污染输送介质，完全符合洁净流体输送的设计规范。阀瓣的密封面采用软质密封与金属定位结合的结构，金属定位结构保证阀瓣闭合时的对中精度，不会出现偏移导致的密封面偏磨，软质密封层则可以保证闭合状态下的零泄漏，避免正常工作压力下出现介质渗漏的问题；泄放时阀瓣的开启行程经过限位设计，不会因为超压幅度过大导致阀瓣开度过大、弹簧过量压缩出现永久变形，泄放完成后阀瓣可以在弹簧力作用下精准回位，重新建立可靠密封。安装边界上，这款阀件的整体轴向尺寸紧凑，操作杆在闭合状态下的径向伸出长度经过优化，不会占用过多的管路周边空间，在排布密集的洁净管路系统中安装时，不会和相邻的管路、支架、其他阀件产生干涉；

　　操作杆的扳动行程范围内没有设置其他突出结构，手动操作时不会出现卡滞，操作人员站在管路侧面就可以完成手动校验操作，不需要额外预留过大的操作空间。在实际工况适配性上，这款阀件的泄放压力设定为6巴，适配多数中低压洁净流体输送系统的压力保护需求，当管路或者罐体内的压力超过设定值时，介质压力会克服弹簧预紧力推动阀瓣上移，介质从阀瓣与阀座之间的间隙流出，通过阀件侧面的泄放口排出，直到系统压力回落至设定回座压力时，阀瓣自动回位闭合，整个泄放过程不需要外接动力源，完全依靠机械结构自动完成，可靠性很高，不会因为电气故障导致压力保护功能失效。从建模细节来看，所有配合面的尺寸公差都按照卫生级阀件的行业标准设定，卡盘接口的凸缘尺寸、密封槽的深度与宽度、弹簧的节距与中径、操作杆的铰接间隙都完全匹配实际加工要求，没有出现建模时常见的配合面干涉、尺寸错位问题，不管是用于管路系统的三维布局排布，还是用于阀件本身的结构优化设计，都可以直接调用模型完成装配校验，不需要额外调整尺寸参数。
