麦克马斯特卡尔直动式两通流体电磁阀结构

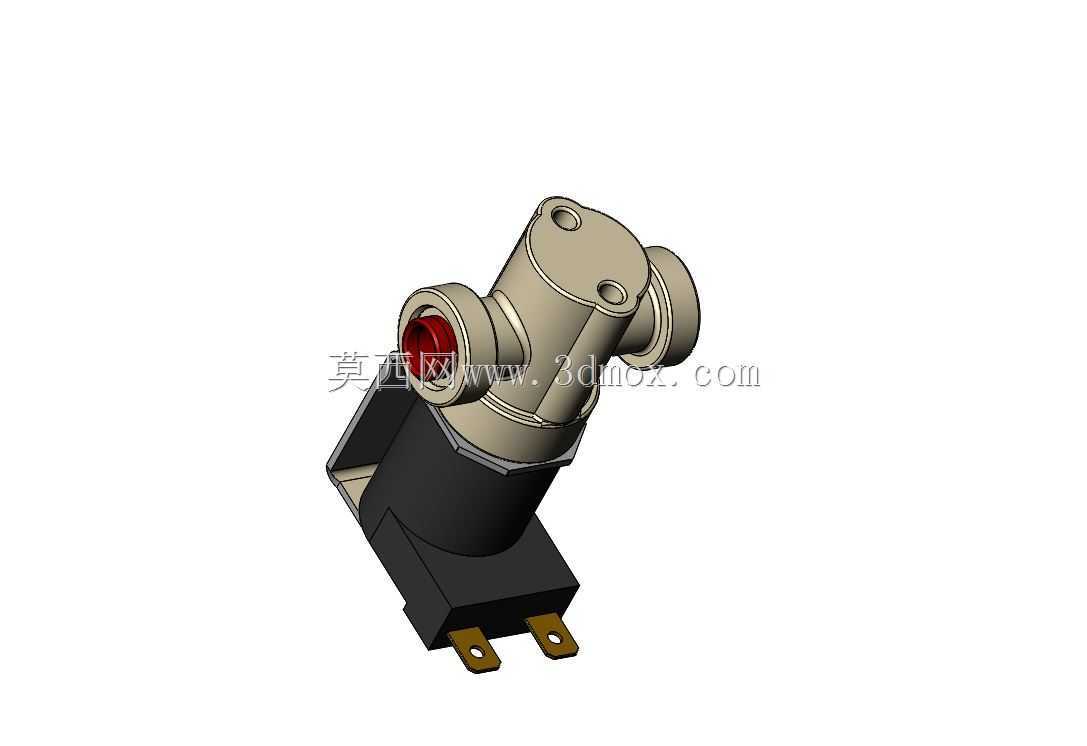

　　这款直动式两通电磁阀，适配小通径流体管路的通断控制需求，常见于小型气动回路、低压流体输送系统、实验台流体控制单元、小型制冷设备管路这类对安装空间有严格限制的场景。阀体上部采用对称式侧向接口布局，两个流体通路接口轴线共线，采用内螺纹连接形式，适配常规硬管或软管的快装/螺纹锁紧安装，接口内径匹配小流量工况的通流需求，不会在通流时产生过大的沿程压力损失。阀头部分的金属壳体做了圆角过渡处理，没有尖锐的加工棱角，既避免安装过程中划伤操作人员，也能减少壳体应力集中点，提升长期承压下的结构可靠性。

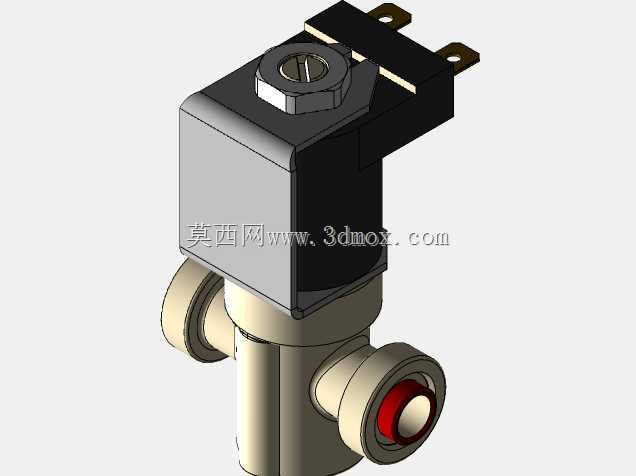

　　下部电磁驱动单元采用方形塑封外壳结构，底部伸出两个平行的插片式接线端子，端子间距符合通用低压电磁阀的电气安装标准，可直接适配标准接插件，不需要额外做接线转接，能有效减少现场接线的工作量，塑封外壳将电磁线圈完全密封，可抵御常规工况下的潮气、少量粉尘侵入，适配多数普通工业车间的安装环境，不需要额外做防护外壳。驱动单元与上部阀体之间采用阶梯式轴肩定位，配合密封件实现阀腔与外部的完全隔离，避免流体渗漏到线圈部分引发电气故障。

　　从设计逻辑来看，这款阀采用直动式启闭结构，不需要依赖管路入口的流体压差即可完成启闭动作，哪怕是真空回路、低压自流式流体管路都能可靠工作，不会出现压差不足导致的阀门无法正常开启或关闭的问题。内部流道做了平滑过渡设计，流体从侧向接口进入阀腔后，不会出现直角折返的流道死角，一方面减少流道内的杂质沉积风险，另一方面也能降低流体通过时的紊流噪声，提升管路运行的平稳性。

　　安装边界上，这款阀的整体轮廓紧凑，侧向接口的轴线与底部安装面平行，两个接线端子的朝向垂直于流体接口轴线，安装时既可以通过阀体接口直接串联在管路中，也可以借助下部塑封壳体上的安装定位结构做辅助固定，避免管路振动导致阀件接口松动。整体高度控制在小尺寸范围内，在密集排布的阀岛或紧凑设备内部安装时，不会和周边的管路、电气元件产生空间干涉，接线端子预留的插拔空间也符合常规电气安装的操作距离要求，不需要额外预留过大的操作空间。

　　实际使用中，这类阀的响应速度较快，通电后电磁线圈产生的磁吸力直接带动内部阀芯动作，克服弹簧力与流体阻力完成通路开启，断电后弹簧快速复位推动阀芯切断通路，动作延迟控制在毫秒级，可满足频繁启停的流体控制需求。阀芯密封件采用耐常规流体腐蚀的材质，适配压缩空气、清水、常规低压液压油、非腐蚀性制冷介质等多种流体，适用场景覆盖轻工制造、实验设备、小型液压站、食品包装机械等多个领域的流体控制环节。建模过程中对阀件的所有安装配合尺寸做了精准还原，包括接口螺纹规格、接线端子间距、安装定位面的平面度要求、各部件的同轴度公差，可直接用于设备的管路布局干涉检查、安装模拟、维修备件测绘参考，不需要额外对装配尺寸做二次校核。
