火力发电厂高温除尘系统服务舱口结构

　　在火力发电厂的锅炉尾部烟气处理环节，高温静电除尘器的长期运行过程中，内部极板、极线等核心部件会出现积灰结焦、腐蚀磨损等问题，需要定期开舱检修，常规铸铁舱口长期在400℃以上的高温烟气环境下，容易出现热变形导致密封失效，漏风率升高直接影响除尘效率，还会造成局部热损增加，甚至出现漏灰污染周边运维环境的问题，这款服务舱口就是针对这类高温工况的检修需求开发的替代结构。

　　从实际使用场景来看，这类舱口不仅适配火力发电厂的高温静电除尘器改造，同样可应用在布袋除尘器的灰仓检修段、电袋复合除尘器的进出口烟箱、工业煤仓的观察检修口，以及玻璃熔窑、耐火粘土砖生产窑炉配套的高温烟气除尘系统上，适用的工作环境温度最高可达425℃，完全覆盖常规工业高温烟气处理段的温度区间，不会因为长期高温烘烤出现结构蠕变、密封件提前老化失效的问题。

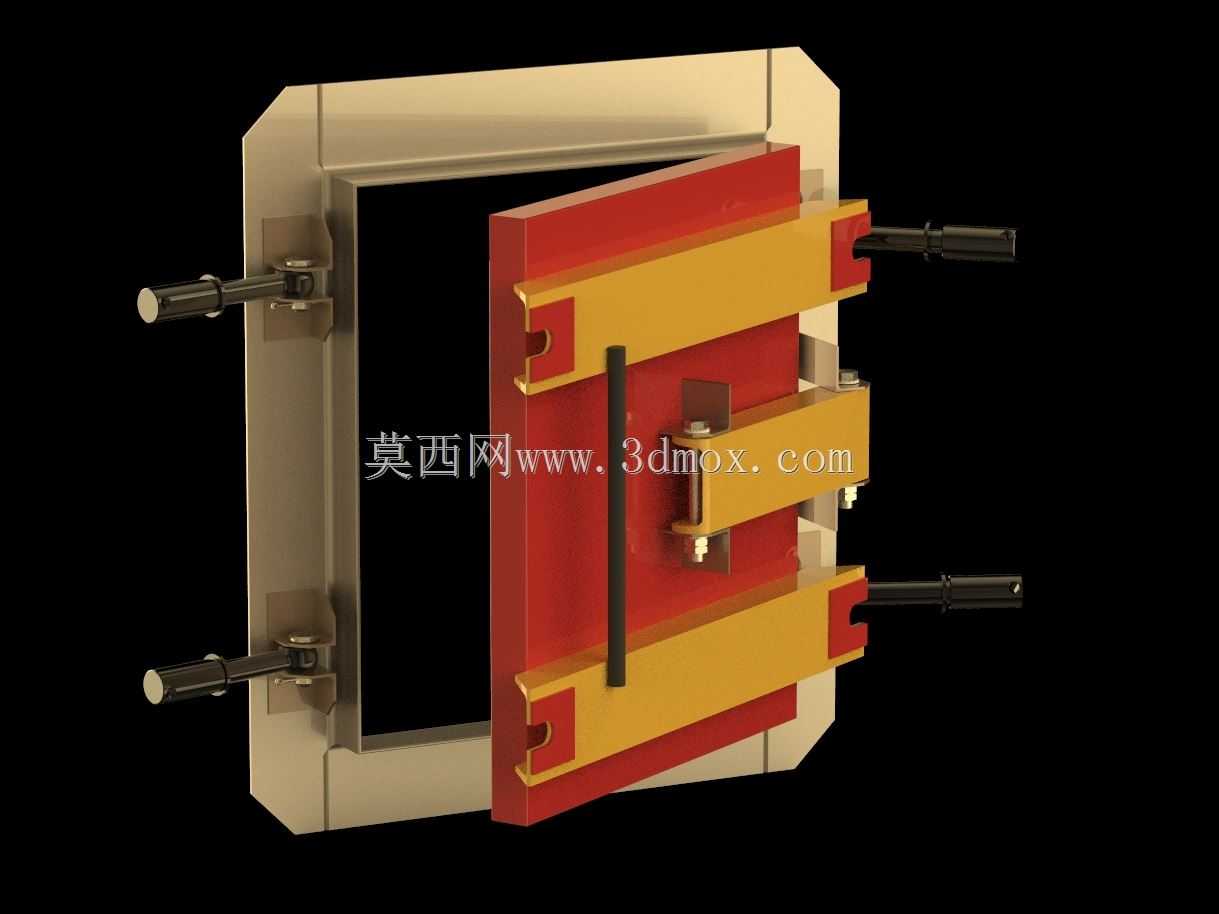

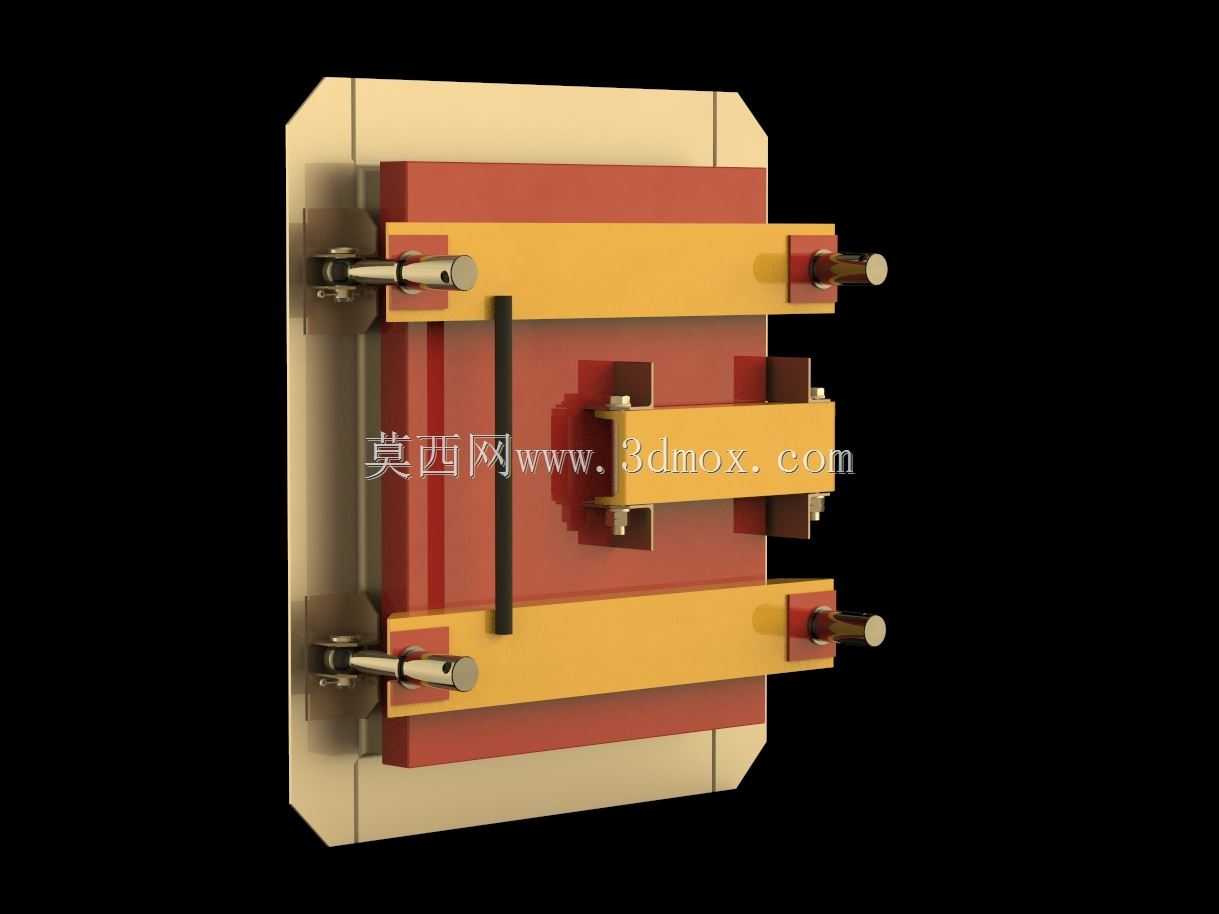

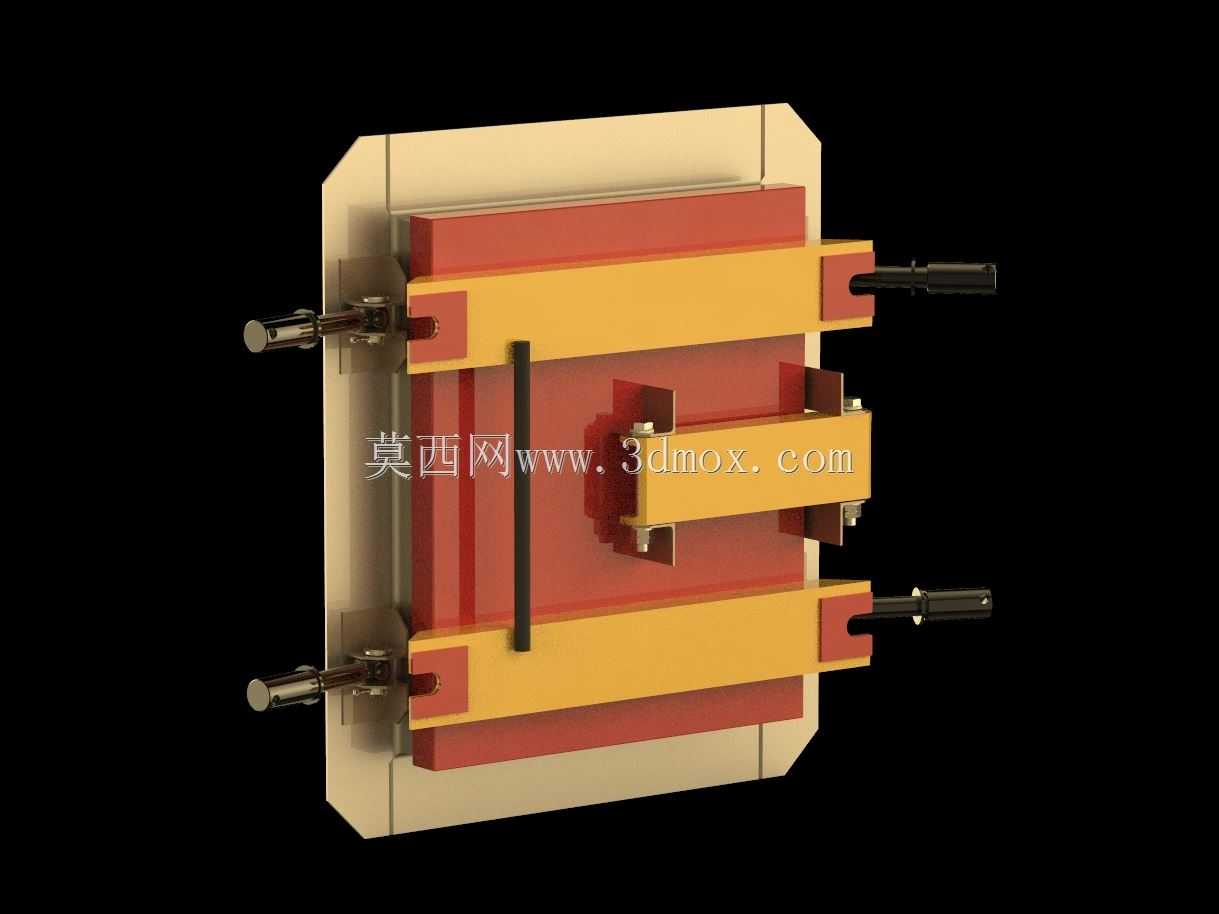

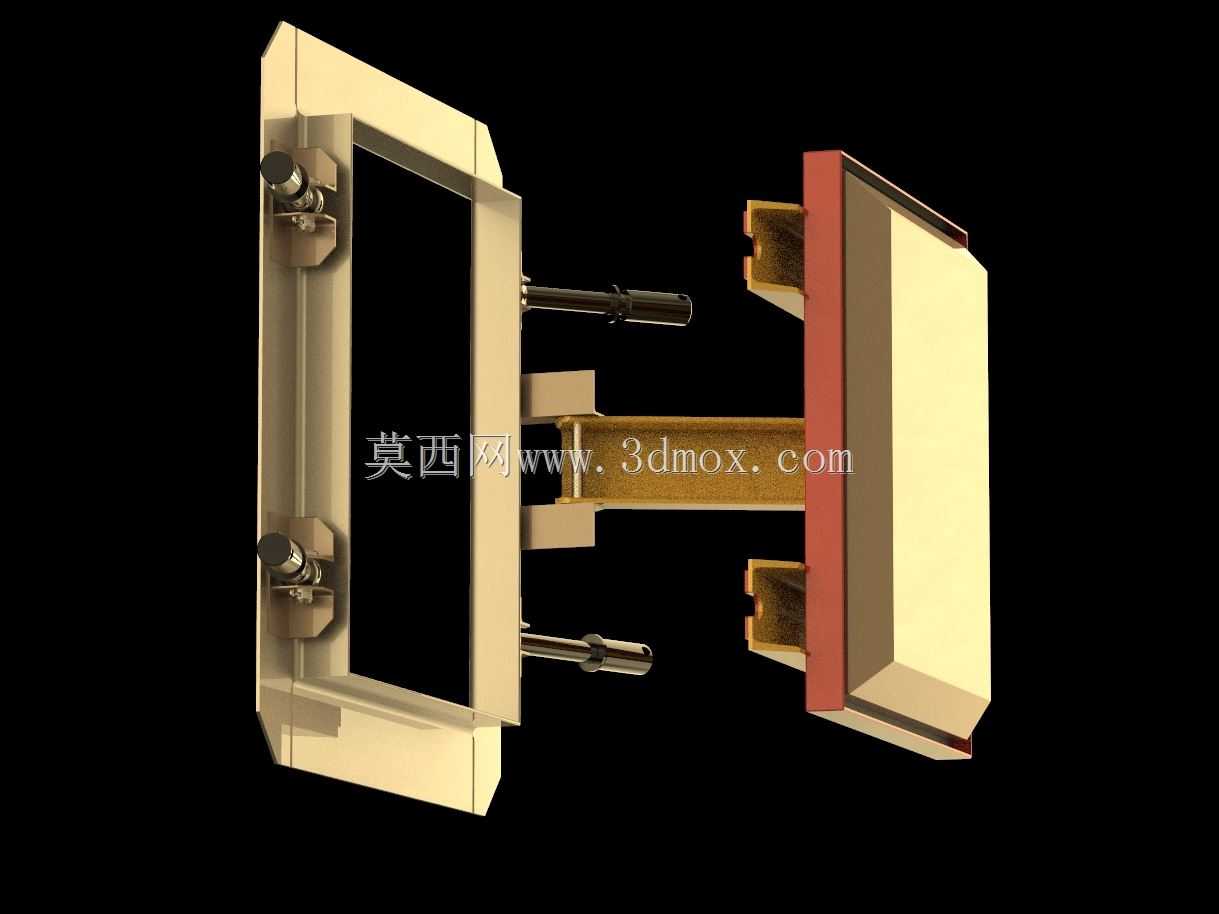

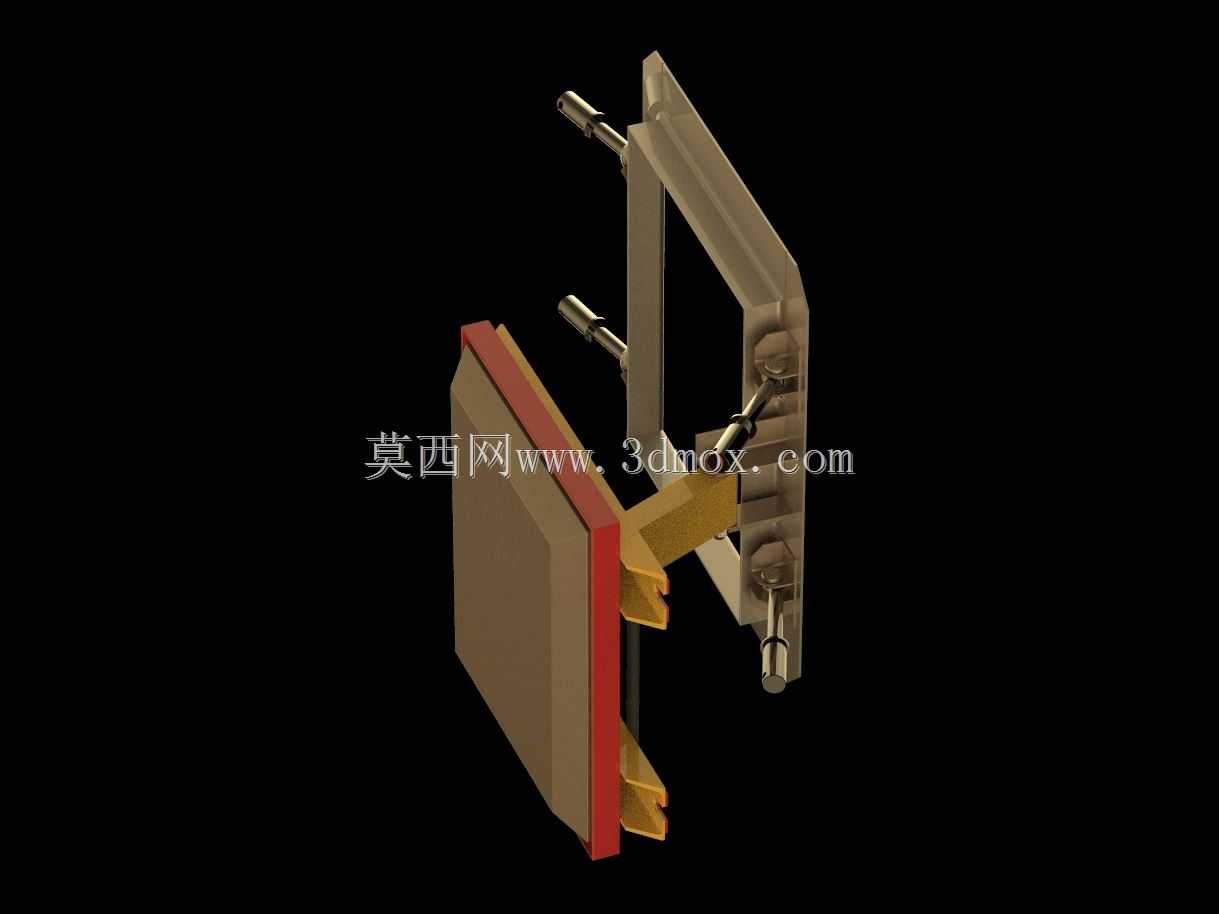

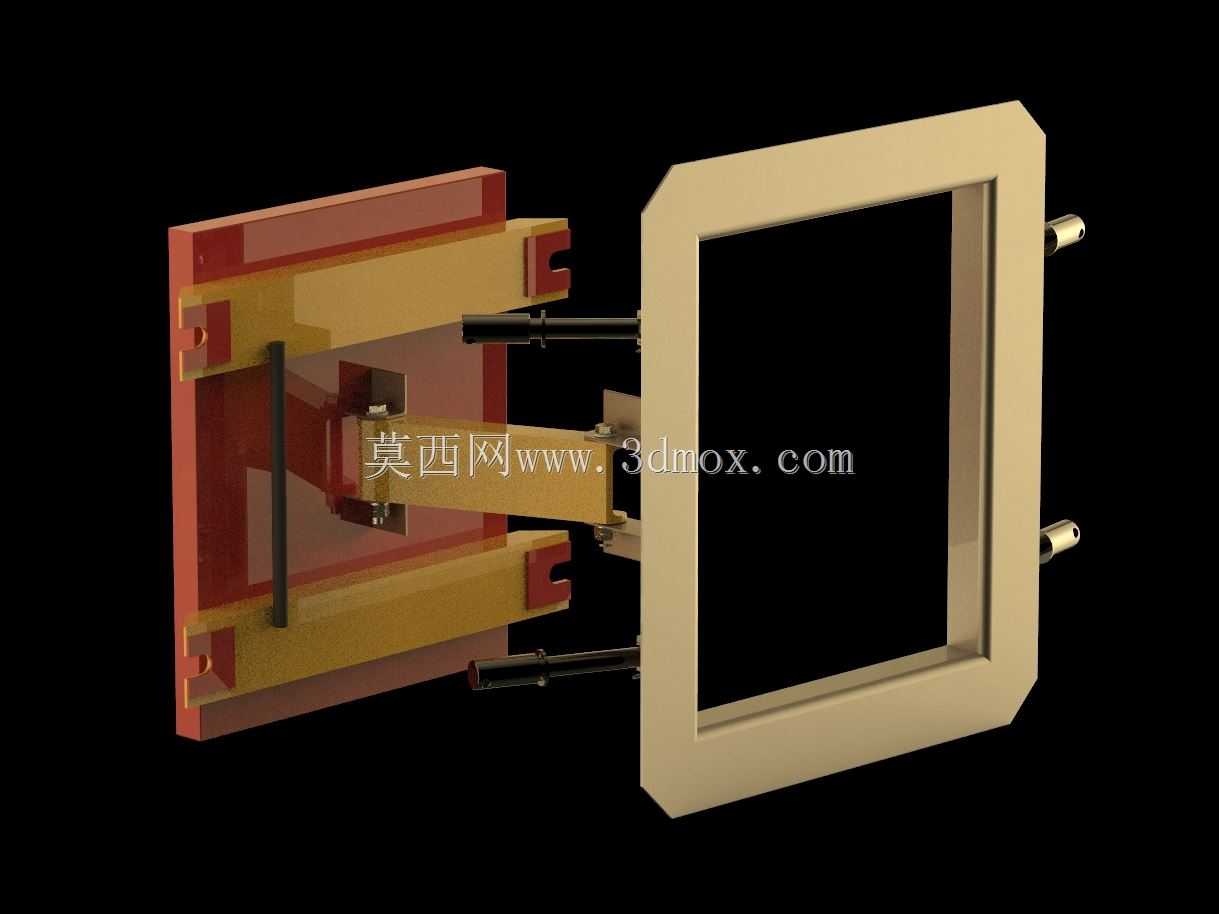

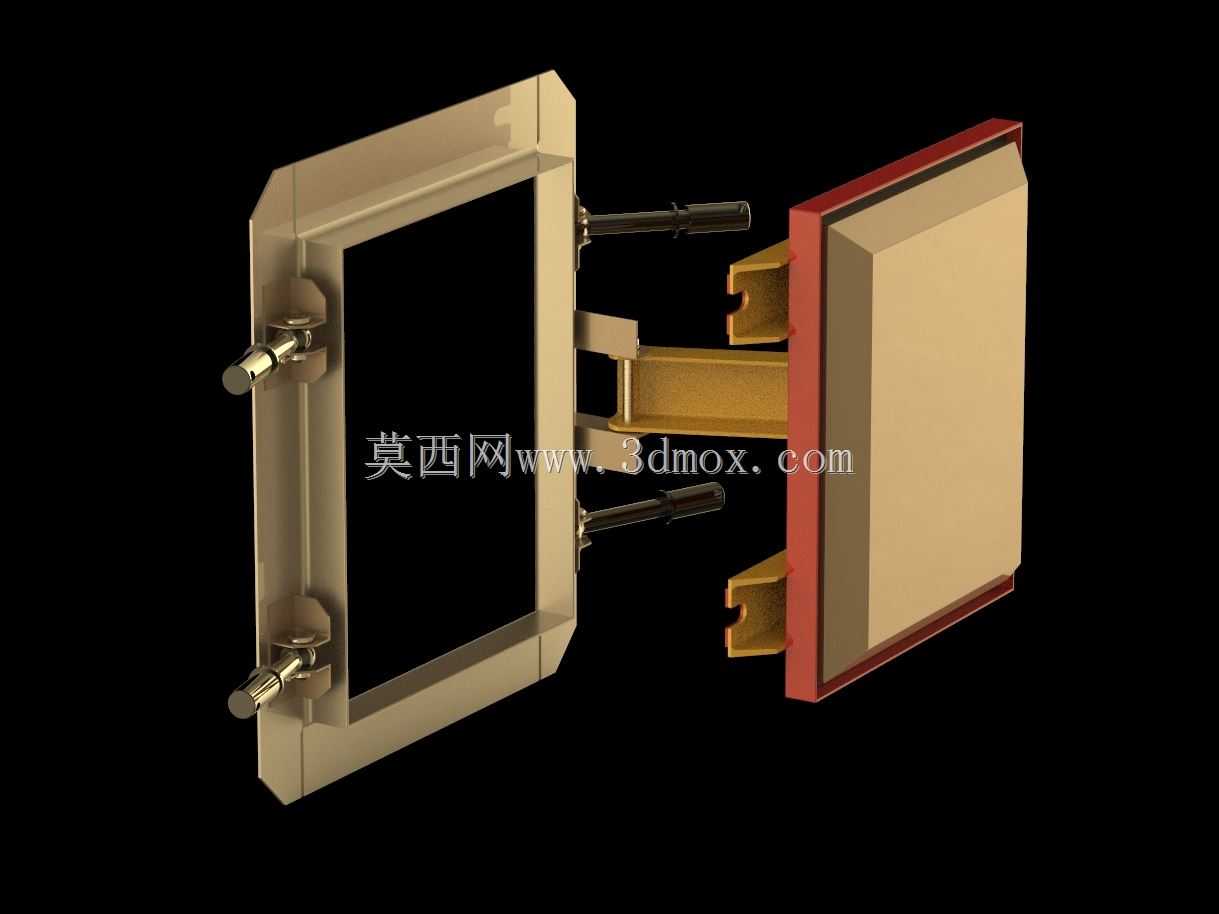

　　结构设计上，摒弃了传统铸铁舱口的整体铸造工艺，改用轻型焊接式框架结构，整体框架采用型钢与钢板拼焊成型，在保证整体结构强度、抗热变形能力的前提下，大幅降低了舱口整体重量，单人即可完成启闭操作，不需要额外配置吊装辅助工具，大幅降低了运维阶段的操作难度。舱盖内侧铺设玄武岩隔热层，能够有效阻断舱内高温向外部传递，避免运维人员误触造成烫伤，同时减少舱口位置的热量散失，降低系统整体热损耗。密封结构采用四组对称布置的压紧螺栓，配套石墨浸渍石棉密封垫片，螺栓压紧时能够让密封垫片均匀受力，完全填充舱盖与法兰面之间的间隙，在高温工况下石墨浸渍石棉垫片不会出现硬化、脆裂问题，长期保持可靠的密封性能，避免出现烟气泄漏、漏风漏灰的问题。

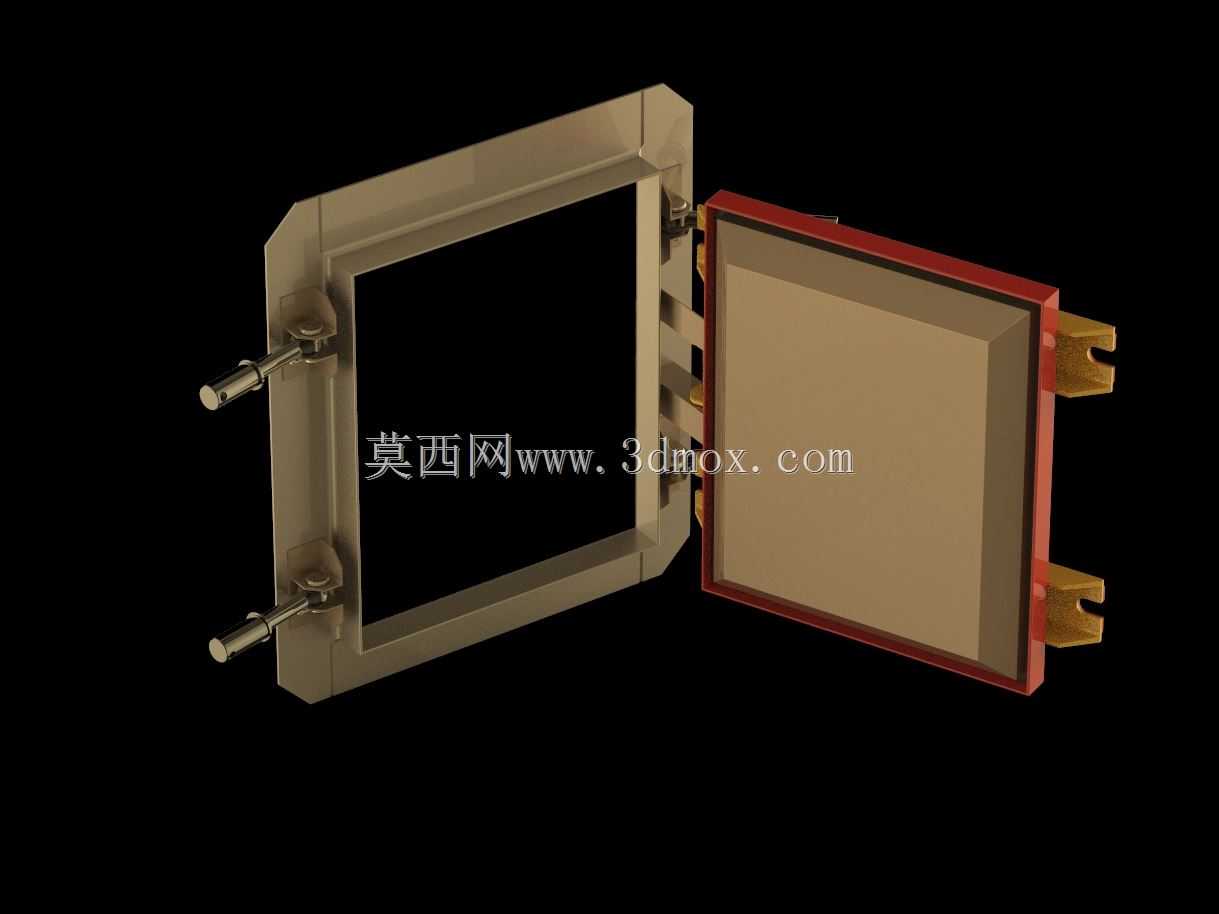

　　尺寸边界上，这款舱口的通径规格为500mm×600mm，属于常规的人员进出检修尺寸，能够满足运维人员携带检修工具进出设备内部的空间需求，安装时直接与设备壁板的预留法兰对接即可，法兰面的螺栓孔位采用通用间距设计，能够直接替换原有同尺寸的老式铸铁舱口，不需要对原有设备壁板做额外的切割、焊接改造，大幅降低了旧设备改造的施工成本与施工周期。舱口的压紧螺栓采用外置式布置，所有操作部件都位于设备外侧，运维人员不需要接触高温侧就可以完成舱口的启闭、锁紧操作，进一步提升了运维操作的安全性。

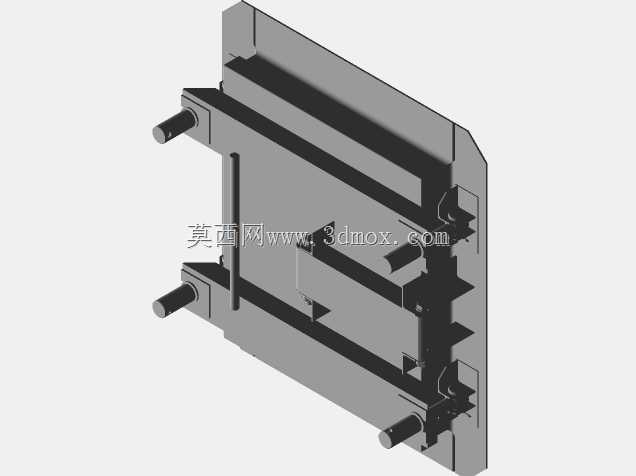

　　从结构建模的细节来看，焊接框架的所有焊缝都采用连续角焊缝设计，避免出现虚焊、漏焊导致的结构强度不足问题，隔热层采用嵌入式安装结构，通过舱盖内侧的压条固定，不会因为设备运行过程中的振动出现隔热层移位、脱落的问题。压紧螺栓的端部配套球面垫圈，能够在舱盖出现微小热变形时自动调整压紧角度，保证密封面始终均匀受力，不会出现局部压应力过大导致垫片损坏，或是局部压应力不足导致密封失效的问题。整体结构没有复杂的异形曲面，所有零部件都采用常规的型材、板材、标准件加工，加工难度低，普通的铆焊车间就可以完成生产制造，不需要配置铸造、精密机加工等特殊加工设备，制造成本远低于传统的铸铁舱口，同时后期维护时如果出现螺栓、垫片等易损件损坏，直接更换对应标准件即可，不需要整体更换舱口，全生命周期的维护成本更低。

　　在实际选型应用时，需要注意安装位置的壁板平整度，法兰对接面的平面度误差需要控制在1.5mm以内，避免因为安装面变形导致密封间隙不均匀，安装时密封垫片需要平整铺设，不能出现褶皱、偏移，四组压紧螺栓需要采用对角分次拧紧的方式，避免单次单侧压紧导致舱盖偏斜、密封失效。日常运维过程中，每次开启舱口完成检修后，都需要检查密封垫片的表面状态，如果出现明显的划痕、碳化、破损问题需要及时更换，避免运行过程中出现泄漏。
