15微米多管旋风分离装置结构设计

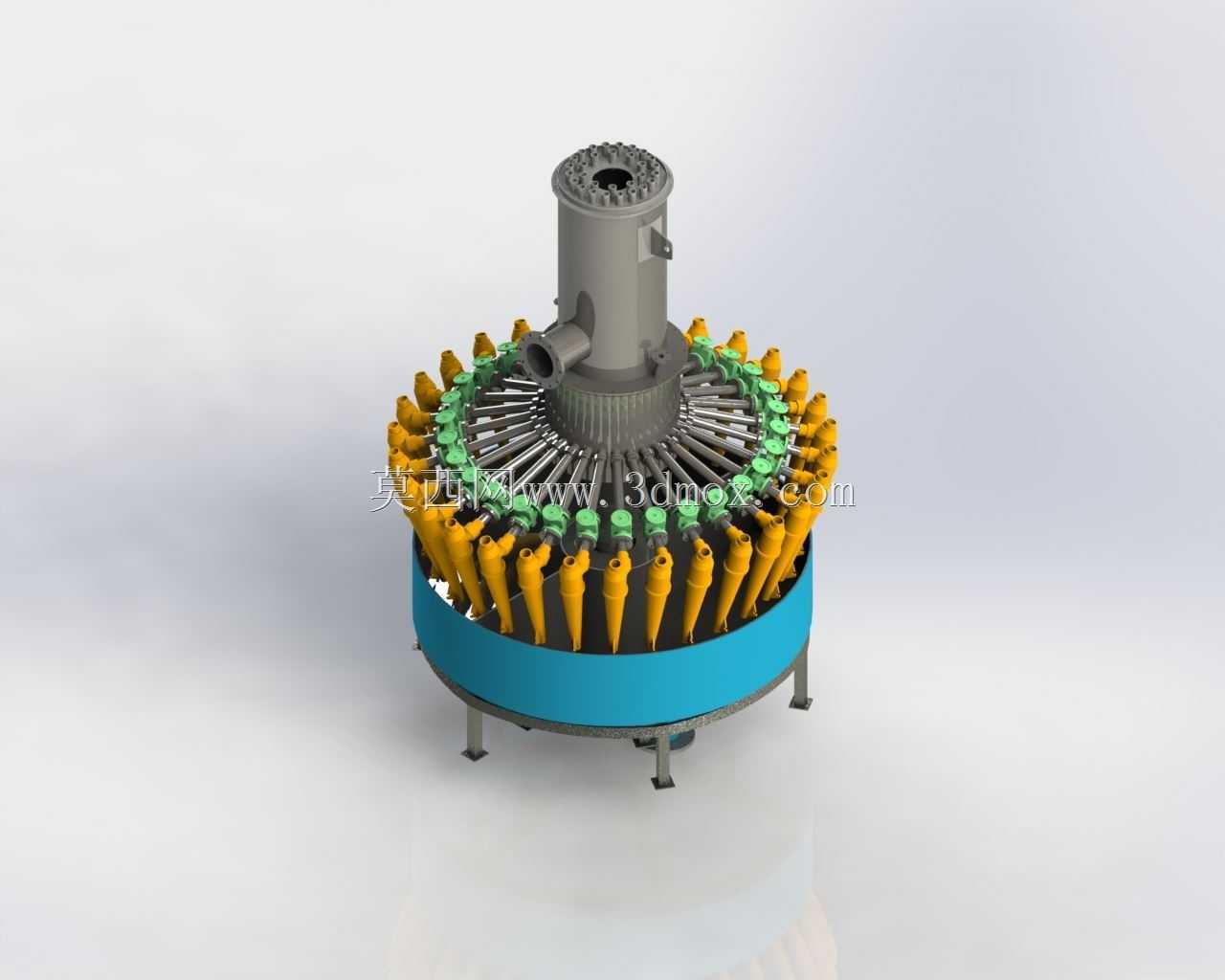

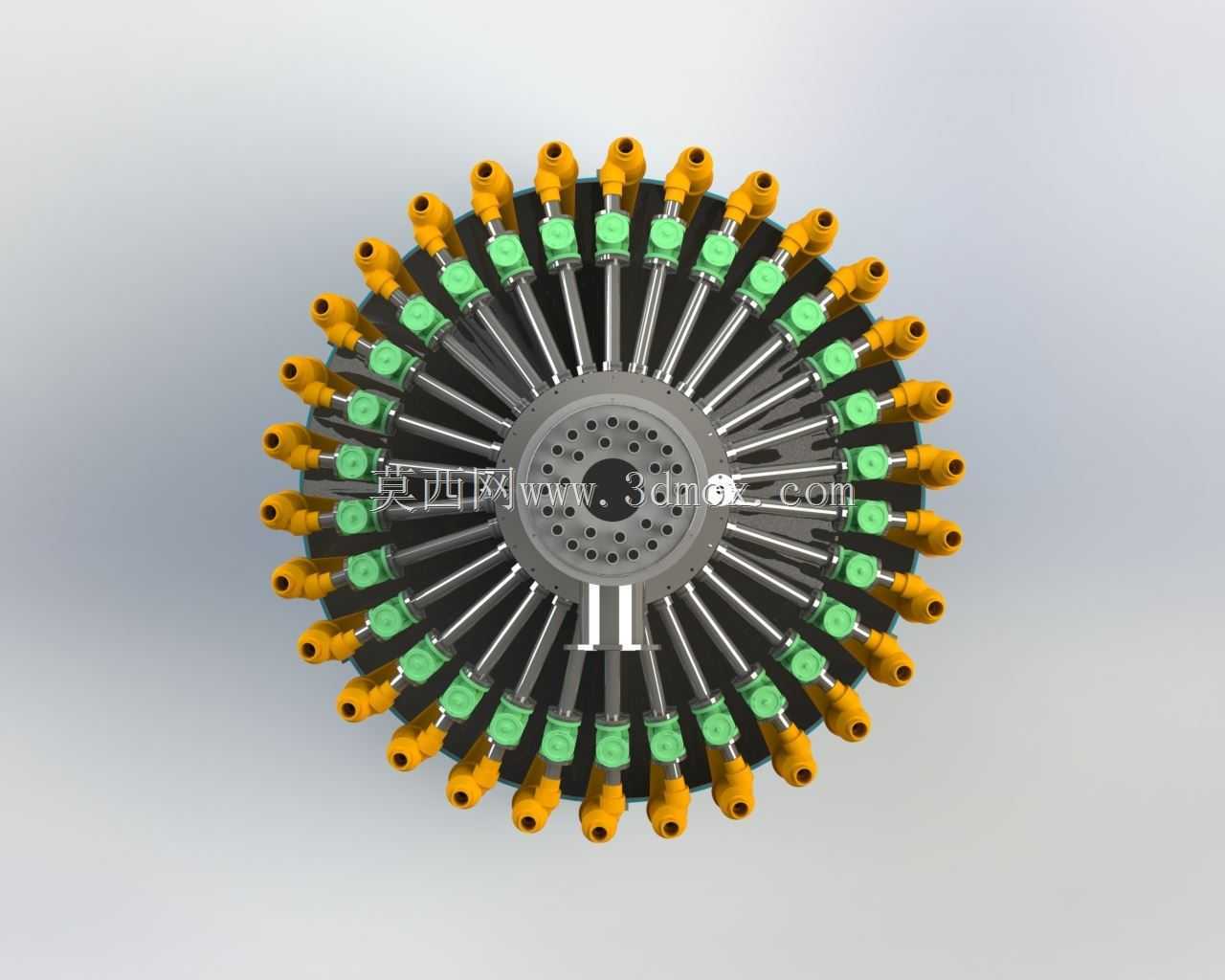

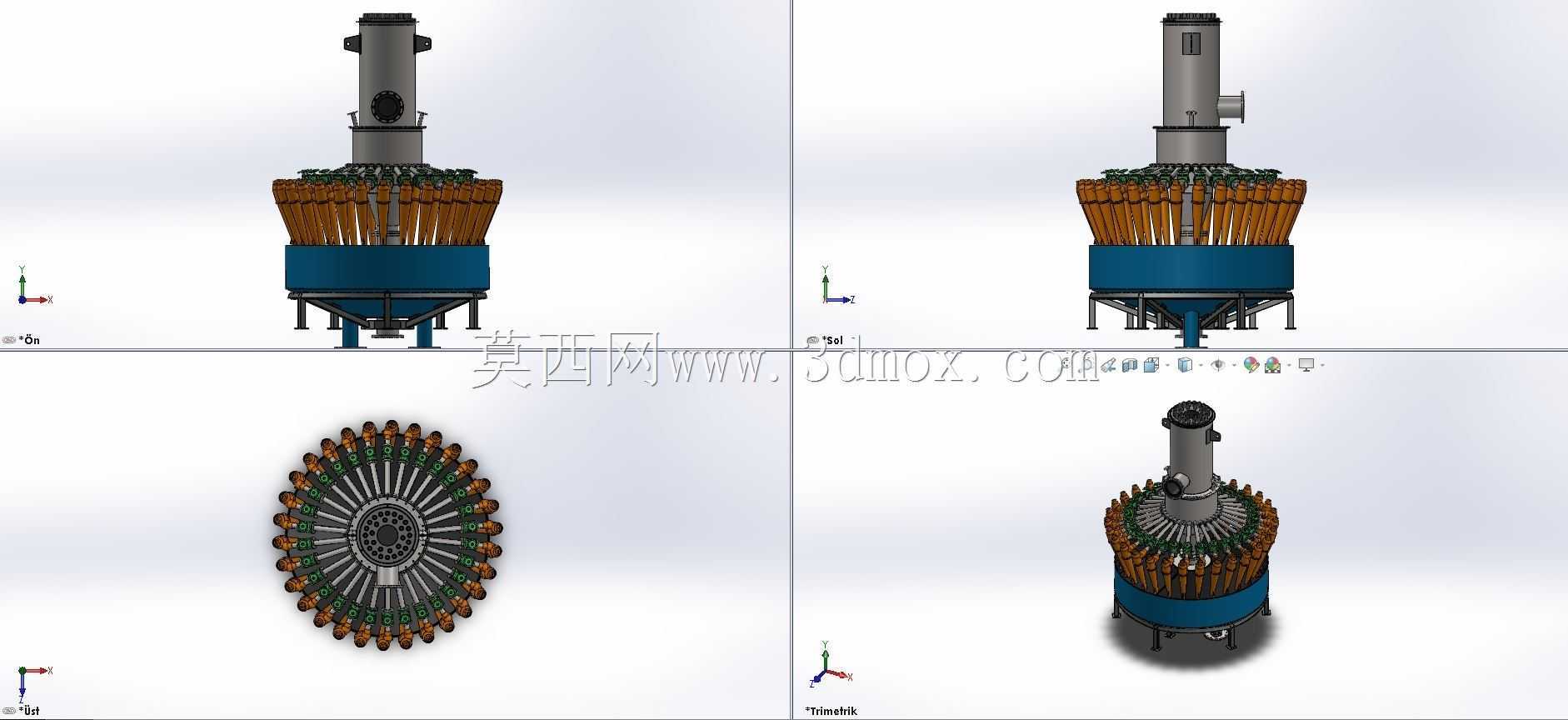

　　在粉体加工、矿物分选、工业烟气治理这类涉及气固两相流分离的工况场景里，单台大直径旋风分离器往往难以兼顾处理风量与分离精度的平衡，尤其是针对15微米级细颗粒的捕集需求，常规单筒结构的离心力场强度不足，细颗粒易随排气逃逸，无法满足工艺排放或物料回收要求。这套多管组合式旋风分离结构，正是针对细颗粒分级捕集场景开发的集成化分离单元，核心是通过多组小直径旋流子的环形阵列排布，在有限的设备占地内构建多个高强度离心分离流场，实现15微米粒径颗粒的高效捕集。从结构布局来看，设备上部为排气汇总室，含尘气流从设备中上部的进气口进入布气腔后，会均匀分配到环形排布的每一根旋流子内，气流在旋流子内部沿导叶形成高速旋转流场，颗粒在离心力作用下被甩向旋流子内壁，

　　沿壁面滑落至下部的集灰料斗，净化后的气流则沿旋流子中心的排气芯管向上汇入顶部排气室，经顶部排气口排出，完成整个气固分离过程。设计过程中首先要解决的是布气均匀性问题，若各旋流子的进气流量偏差超过10%，会导致部分旋流子内流速过低无法形成有效离心力场，部分旋流子流速过高造成壁面磨损加剧、颗粒二次夹带，因此布气腔的截面设计采用渐扩式结构，配合旋流子进气端的导流结构，保证每根旋流子的入口流速偏差控制在工程允许范围内。旋流子的尺寸匹配是核心设计环节，针对15微米颗粒的分离临界粒径要求，通过离心沉降速度公式核算，单根旋流子的内径、排气管插入深度、锥体段角度都经过流场校核，确保旋流子内的气流切向速度维持在合理区间，

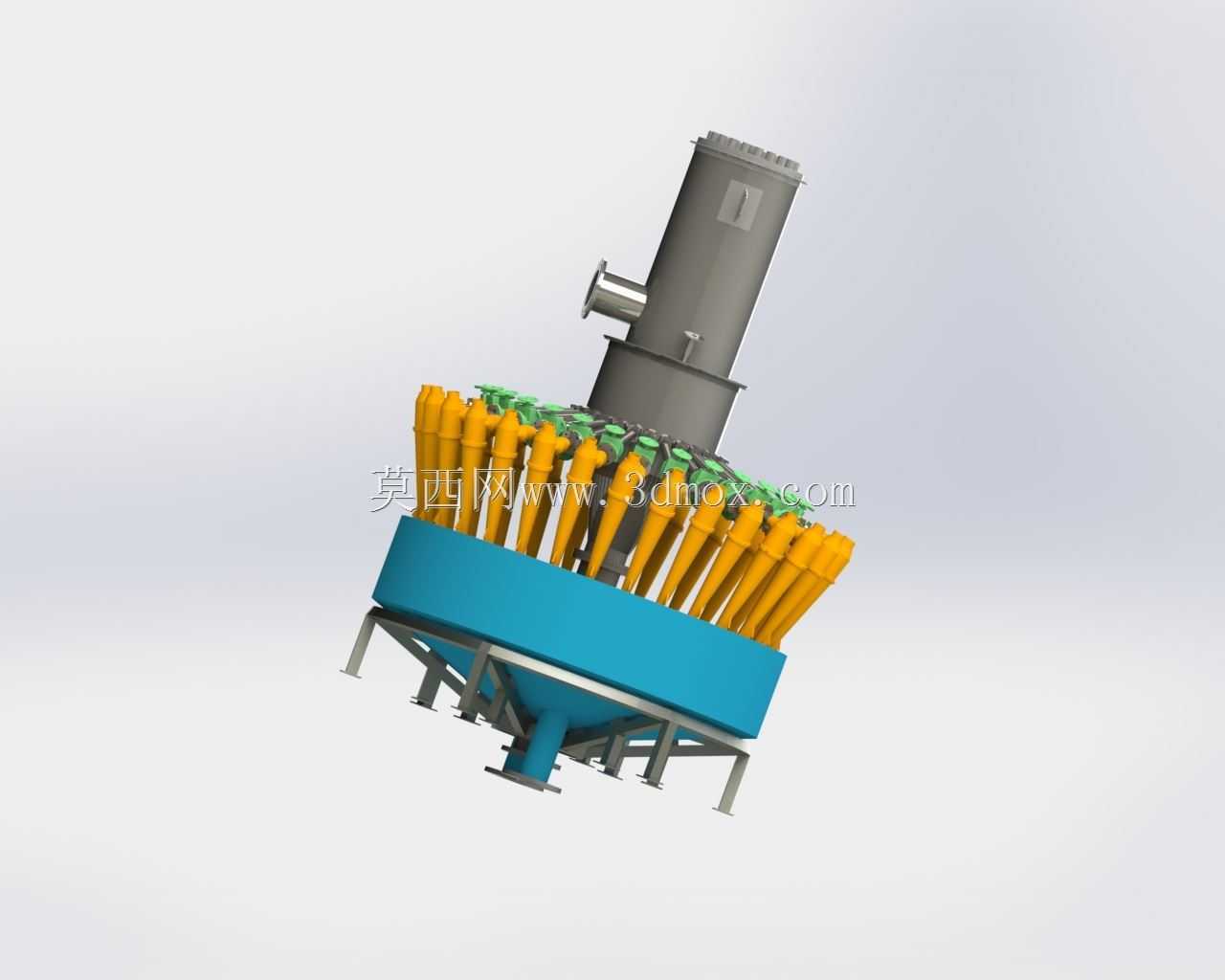

　　既保证足够的离心力场强度捕集细颗粒，又避免流速过高带来的阻力损失陡增。设备下部的灰斗采用锥斗式结构，锥角设计充分考虑粉体的安息角，避免分离下来的颗粒在灰斗壁面架桥、积料，灰斗下部设置卸灰接口，可配套卸灰阀实现连续排料，同时灰斗与旋流组之间设置稳流段，避免下部排料区域的气流扰动造成已分离颗粒的二次飞扬。从安装边界来看，整套设备采用立式安装结构，设备总高度适配常规工业厂房的层高要求，进气口与排气口均采用标准法兰连接结构，可直接对接工艺管道，设备底部设置支撑腿，可直接安装在钢结构平台或混凝土基础上，安装时需保证设备整体垂直度偏差不超过千分之一，避免内部流场偏斜影响分离效率。在实际工况应用中，这类多管旋风分离器常作为二级分离设备使用，

　　前端配置初级沉降室或粗分离器拦截大颗粒，避免大颗粒高速冲刷旋流子内壁造成过早磨损，后端可配置袋式除尘器或滤筒除尘器作为精过滤单元，这套多管旋风结构可拦截大部分15微米以上颗粒，大幅降低后端精过滤单元的粉尘负荷，延长滤材使用寿命。在矿物加工领域的粉体分级工序中，该结构可实现15微米以上颗粒的精准分级，将符合粒径要求的细颗粒随气流带出送入后续收集装置，粗颗粒被分离下来返回磨矿工序，有效提升分级效率。结构建模过程中，对每一根旋流子的安装定位、布气腔的焊缝连接位置、灰斗的加强筋布局都做了细节还原，环形阵列的旋流子采用等角度排布，保证整体结构的对称性，既符合流场均匀性的要求，也便于加工制造过程中的零件互换与装配。设备外壁可根据工况需求设置保温层接口，在处理高湿含尘气体时避免结露造成颗粒粘壁，排气室顶部可设置防爆泄压口，适配处理易燃易爆粉尘的工况要求。
