仿阿特拉斯科普柯工业手持打磨作业装置

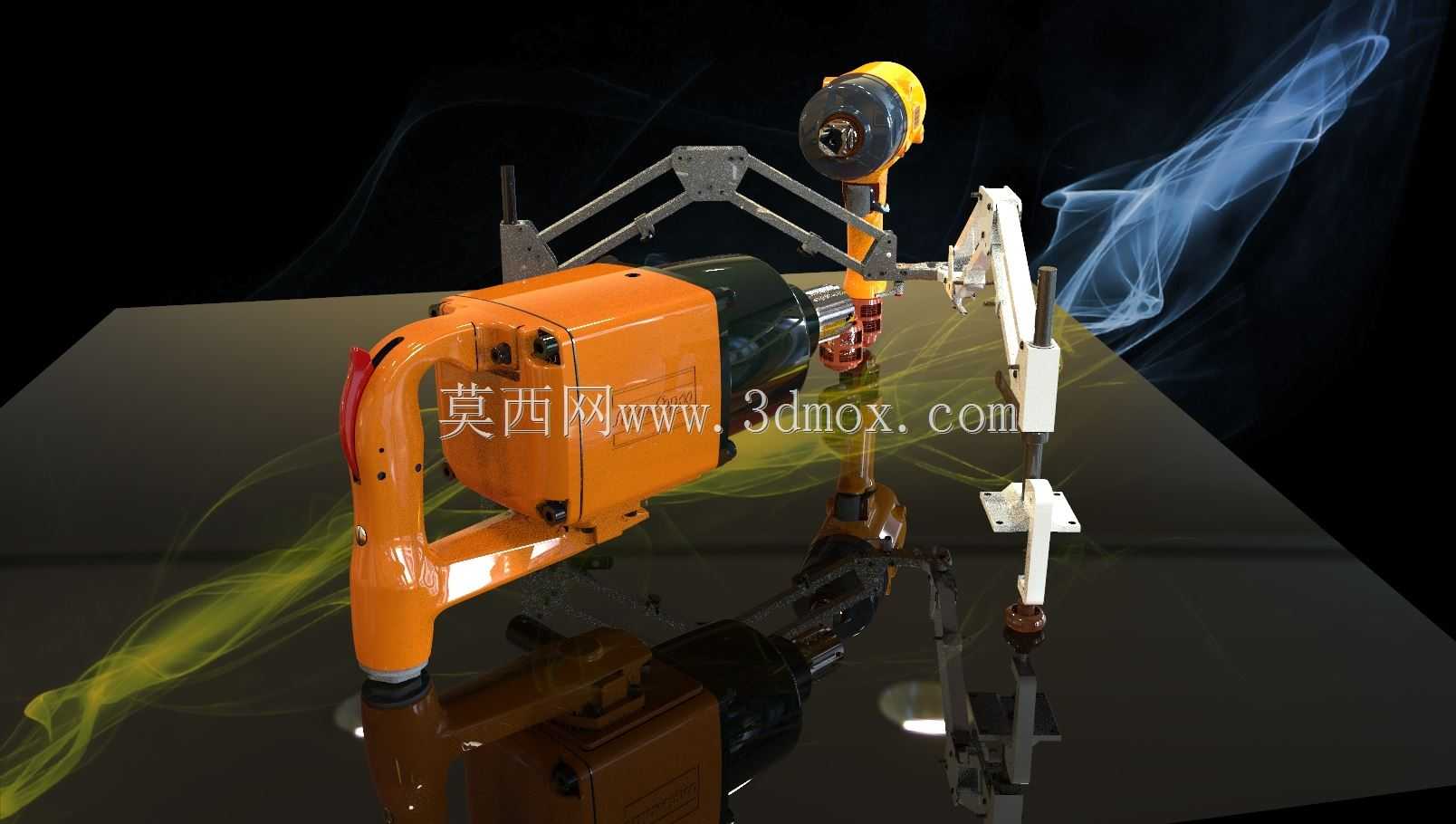

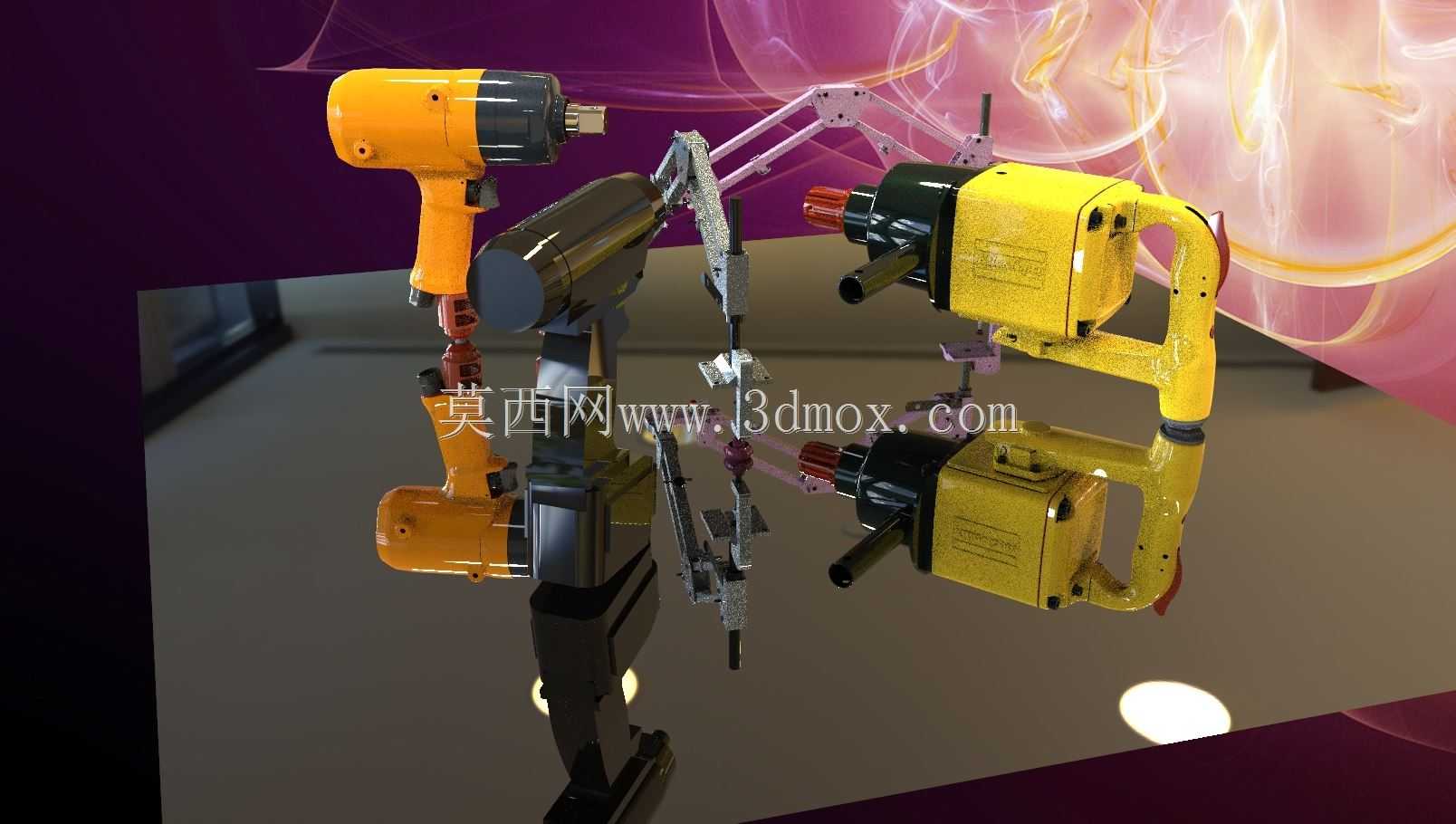

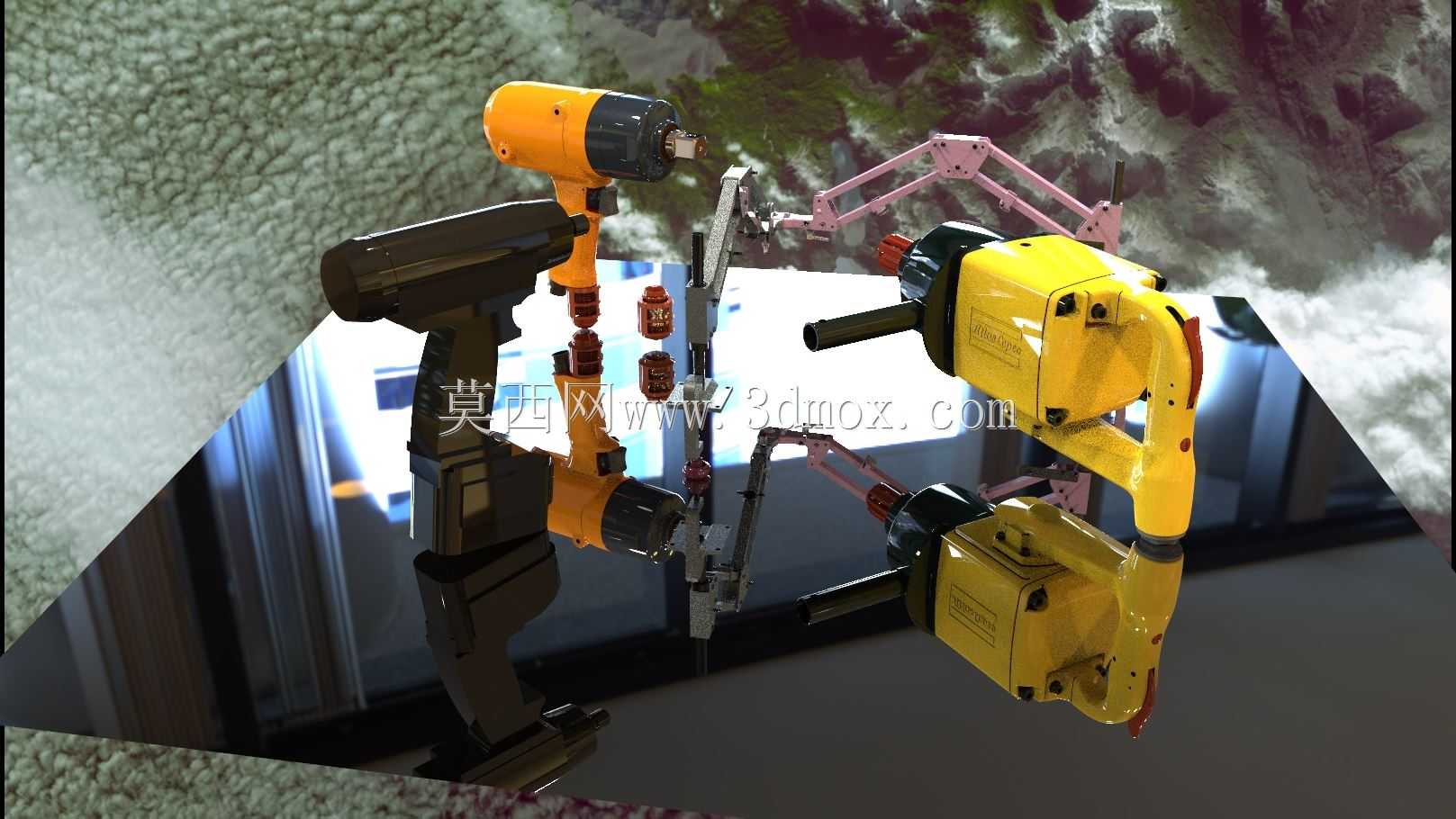

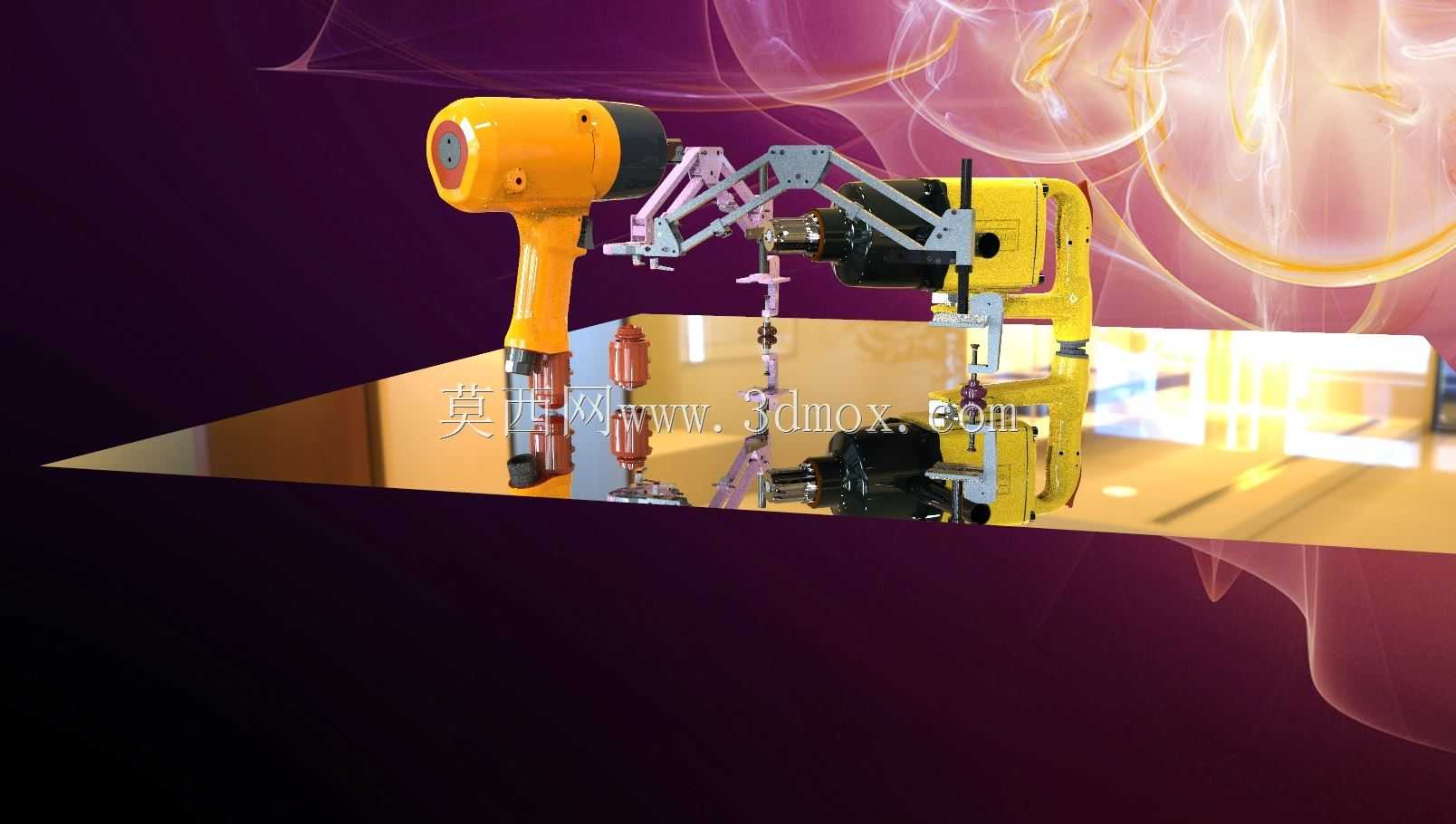

　　这套手持作业装置的结构设计参考了工业级气动工具的成熟构型，核心适配重型打磨、焊缝抛磨、铸件清砂这类需要持续施加轴向压力的作业场景，在船舶修造、重型钢结构加工、汽车零部件铸件后处理车间的工位上，这类带辅助支撑的手持工具能大幅降低操作工人的负荷，避免长时间持握重型工具带来的职业劳损。从结构布局来看，装置主体分为手持动力单元、平行四边形辅助支撑臂、墙面固定基座三个核心部分，手持单元的外壳采用工程塑料包覆金属内骨架的结构，握持区域做了符合人体工学的弧形收腰，主操作手柄的倾斜角度设置为12度，刚好匹配工人站立作业时手腕的自然下垂角度，避免操作时腕部处于弯折受力状态。动力单元的输出端采用标准的M14螺纹接口，可适配百叶轮、砂轮片、

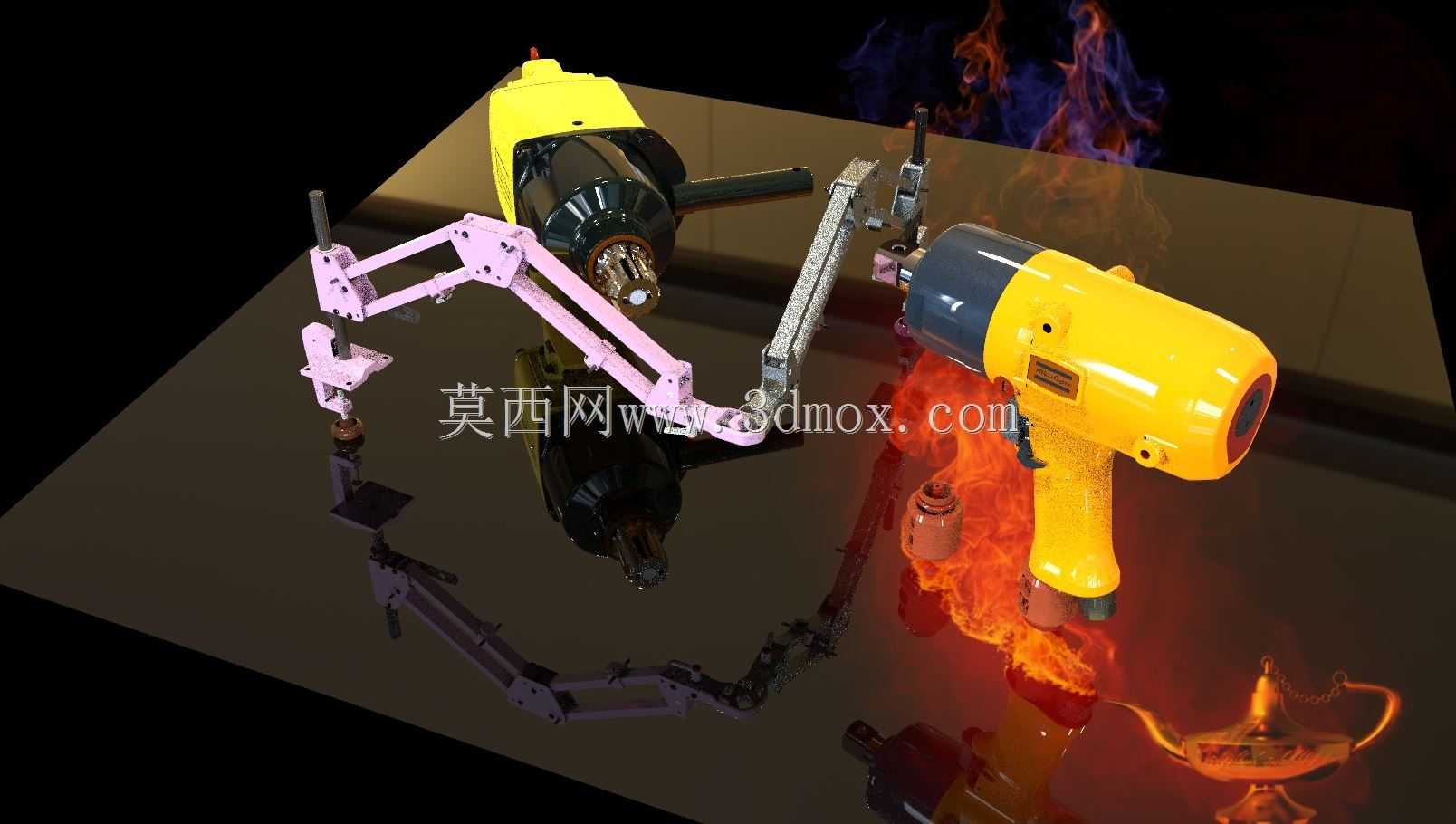

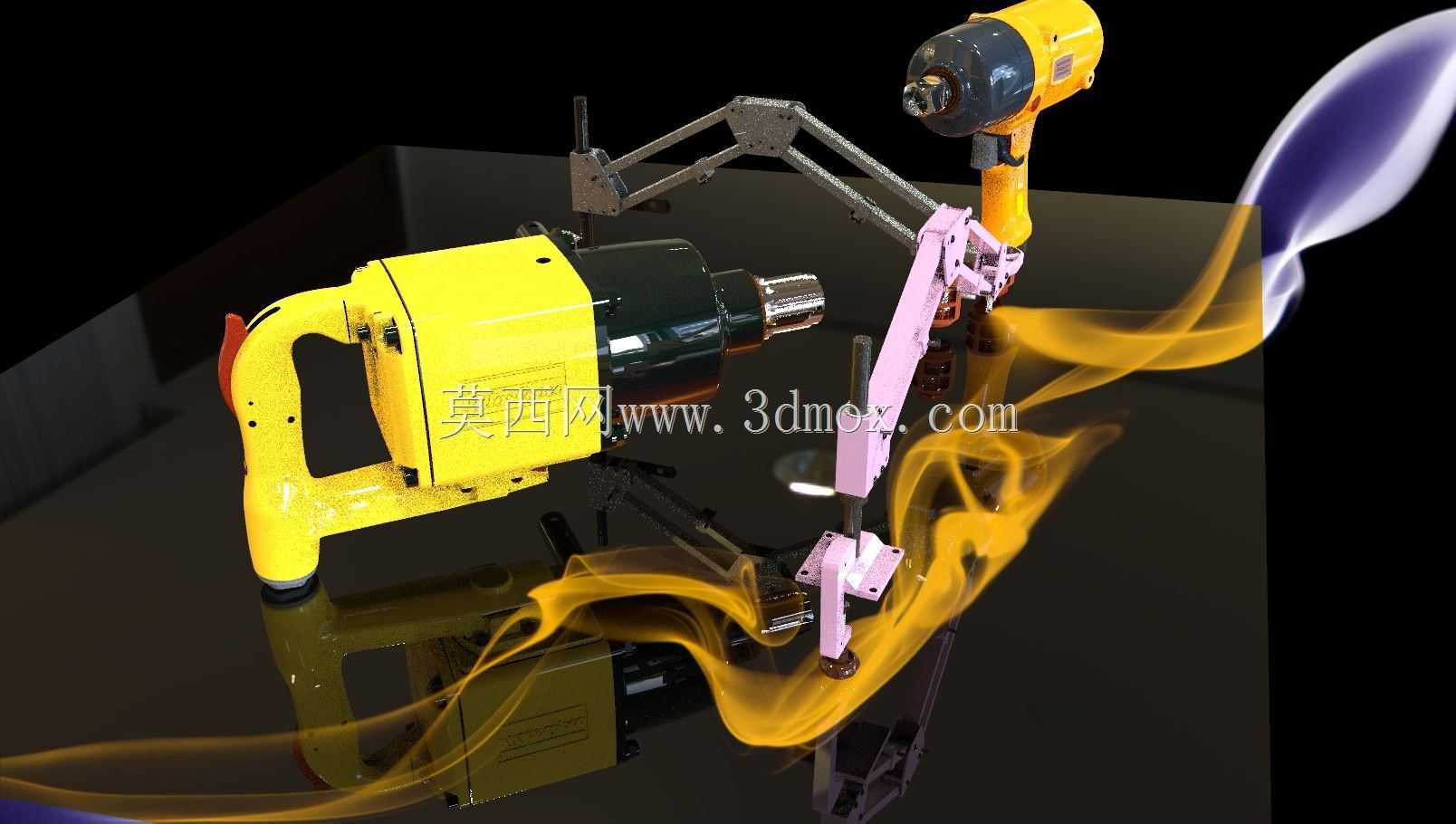

　　钢丝轮等不同类型的作业磨头，输出轴的径向跳动公差控制在0.02mm以内，能保证高速打磨时的作业精度，避免磨片异常抖动带来的安全隐患。辅助支撑臂采用剪叉式平行四边形结构，所有铰接点都配置了自润滑铜套，臂架的活动范围覆盖半径1.2米的半球形作业区间，垂直方向的调节行程达到0.8米，可适配不同身高的操作人员，以及不同高度的待加工工件位置。支撑臂内部设置了恒力弹簧机构，能平衡动力单元80%的自重，工人操作时仅需要施加作业方向的进给压力，不需要承担工具本身的重量，连续作业4小时以上也不会出现明显的手臂酸胀感。固定基座采用四点式膨胀螺栓安装结构，安装面需要保证平面度不超过0.1mm/m，基座与墙面的连接强度需要承受不低于1500N的径向拉力，

　　避免作业过程中臂架出现松动脱落的风险。装置的管线布局采用臂架内部走线的方式，动力气管从基座端接入，沿支撑臂内部的过线孔连接到手持单元的进气口，避免作业过程中管线与工件、周边设备发生剐蹭磨损，气管的弯曲半径预留了不小于5倍管径的余量，保证臂架全范围活动时气管不会出现折堵，影响动力输出稳定性。手持单元的开关采用按压式自锁结构，按下后持续供气作业，再次按压即可切断气源，开关位置设置在食指自然触碰的区域，操作时不需要改变握持姿势即可完成启停控制，同时在进气端配置了流量调节阀，可根据不同的作业材质、磨头类型调节输出转速，适配从铝合金精抛到铸钢件重磨的不同工艺需求。从设计思路上看，这套装置没有追求复杂的电控结构，全部采用纯机械+气动的实现方案，

　　在车间多粉尘、高湿度的恶劣工况下具备更高的可靠性，日常维护仅需要定期给铰接点加注润滑脂、检查气管磨损情况即可，不需要复杂的电控故障排查，非常适合加工车间的粗放使用环境。装置的整体安装边界需要预留至少1.5米见方的操作空间，避免臂架活动时与周边的工作台、物料架发生干涉，基座的安装高度建议设置在距离地面1.5米的位置，可保证臂架在最低位置时能覆盖距离地面0.3米的低位工件，最高位置能覆盖距离地面2.1米的高位作业点，覆盖绝大多数常规加工件的作业高度范围。手持单元的外壳做了防滑纹理处理，在接触金属切削液、打磨粉尘的工况下依然能保证足够的握持摩擦力，避免操作时工具脱手。输出端的护罩采用快拆结构，不需要额外工具即可调整护罩角度，适配不同方向的打磨作业，阻挡磨屑飞溅，保护操作人员的面部与身体不受高速飞出的磨粒伤害。
