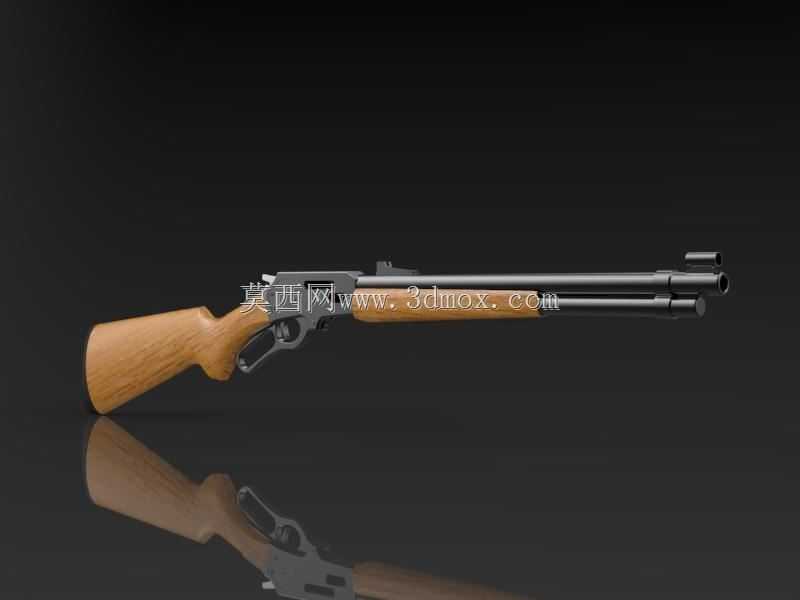

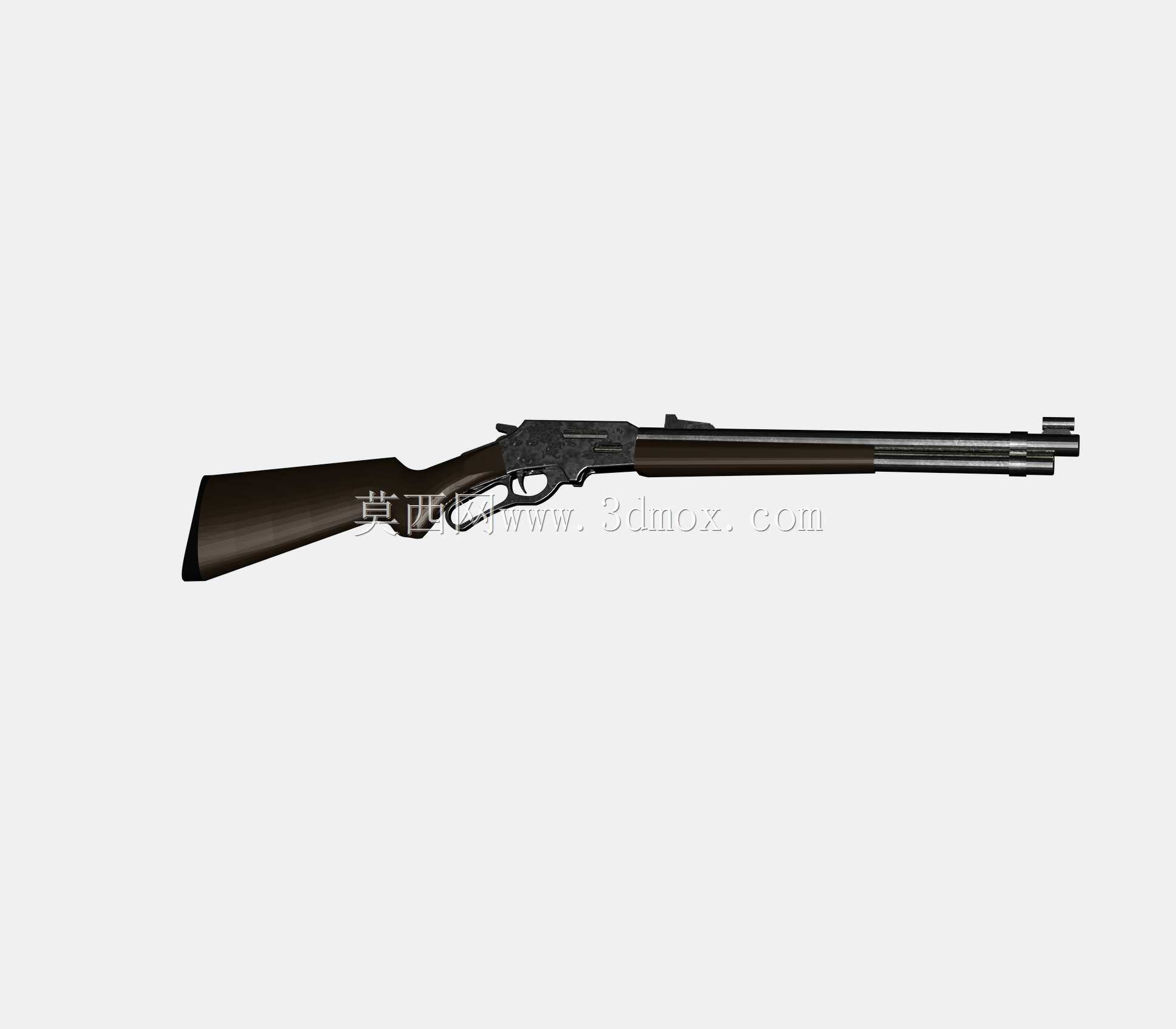

杠杆式狩猎步枪外观结构三维数模

　　这款杠杆式长枪的三维结构设计，首先要兼顾实际使用中的握持人机功效与机构动作可靠性，在建模过程中需要先梳理清楚整套杠杆供弹机构的运动逻辑，避免出现动作干涉。从实际应用场景来看，这类枪械多用于民间狩猎运动、影视道具制作以及枪械原理教学演示场景，不同场景下对结构细节的还原度要求存在差异：用于原理教学的数模需要完整展现杠杆带动枪机往复、托弹板升降供弹的完整运动链路，用于影视道具的数模则更侧重外观曲面的还原度，对内部运动机构的精度要求稍低。

　　设计思路上首先确定整体布局，木质枪托部分的曲面需要贴合人体肩窝与握持手的自然形态，枪托颈部的收腰弧度要匹配成年男性手掌的握持尺寸，避免出现握持硌手或发力不稳的问题；枪管组件采用双层平行管布局，下方管为管式弹仓，用于存储待发弹药，上方为身管，两者通过固定箍与机匣连接，固定箍的位置需要兼顾枪管刚度与整体重量平衡，避免枪口过重导致抬枪费力。机匣部分是整套结构的核心，杠杆铰接在机匣下方，扳动杠杆时会带动枪机后坐完成抽壳动作，同时驱动托弹板将弹仓内的下一发弹药抬升至进弹位置，复位杠杆时枪机推弹入膛完成待击，这一套运动副的间隙预留是建模的重点，间隙过大会导致机构晃动、供弹故障，间隙过小则会出现运动卡滞，在三维建模时需要按照实际金属加工的公差带预留合理的配合间隙。

　　外形尺寸方面，整枪长度控制在1米左右的常规狩猎步枪尺寸区间，枪托尾部到扳机的距离按照常规成年人人机工程学尺寸设定，保证抵肩时食指可以自然搭在扳机上；枪管长度占总长度的六成左右，保证弹药在身管内有足够的加速行程，同时避免过长导致携行不便。安装边界上，枪托与机匣采用燕尾槽加固定销的连接方式，建模时需要明确燕尾槽的配合尺寸与固定销的安装孔位，方便后续拆分加工；枪管与机匣采用螺纹连接加锁紧顶丝的固定结构，保证射击时的连接刚度，避免枪管松动影响射击精度；护木部分包裹在弹仓与枪管下方，通过前后两个固定卡环与枪管组件连接，护木内侧需要预留足够的间隙，避免射击时枪管发热膨胀导致护木变形开裂。

　　从结构细节来看，准星与照门的位置分别设置在枪口附近与机匣后上方，两者的高度差需要匹配常用弹药的弹道高，保证在有效射程内的瞄准基线与弹道重合；杠杆的外形设计带有防滑纹路，方便戴手套操作时也能可靠扳动，杠杆的行程长度需要控制在手腕活动的舒适范围内，避免扳动时需要过度弯曲手腕影响操作速度。木质部件的纹理走向在建模时也做了对应还原，枪托部分的木纹沿受力方向排布，符合实际木质枪托的选材逻辑，避免木材纹理垂直于受力方向导致枪托在使用中断裂。整套数模的曲面过渡都做了圆角处理，所有外露的棱角都做了钝化，符合实际枪械的安全设计要求，避免操作时划伤手部。在做装配校验的时候，需要模拟整套杠杆动作的完整行程，检查枪机运动过程中是否与机匣内壁、托弹板、击针组件存在干涉，确认所有运动部件在行程范围内都能顺畅动作，没有卡滞点；同时要校验重心位置，理想的重心应该在扳机护圈附近，保证单手握持持枪时不会出现枪口下坠或上抬的情况，长时间携行也不容易产生疲劳。
