钢铁生产用回转钢包车旋转承载装置

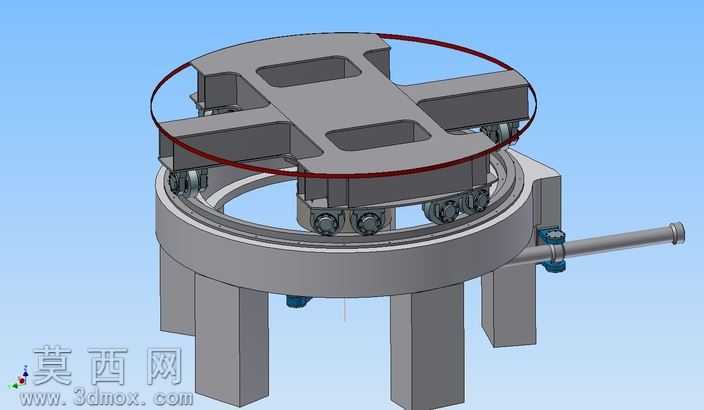

本模型为钢铁生产场景下使用的回转钢包车旋转承载装置，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循冶金重载设备的设计规范，对各部件的装配关系、运动逻辑进行了完整还原。模型主体分为下部支撑立柱、环形回转基座、上部承载平台、驱动连接轴、行走滚轮组件几个核心部分，下部支撑立柱采用等距分布的立式方柱结构，建模时赋予了哑光深灰铸铁材质，还原重型冶金设备的厚重质感，立柱与环形基座的连接位置做了加强筋结构处理，保证重载工况下的结构强度。环形回转基座为整体铸钢式环形框架结构，内侧预留了滚轮行走轨道，轨道面做了抛光金属材质处理，模拟实际使用中高频摩擦的金属表面质感，基座侧部延伸出的驱动轴采用阶梯轴结构，轴端设置了连接法兰结构，可与外部驱动机构完成对接，建模时对轴身的台阶、键槽结构都做了精细化还原。上部承载平台为十字形镂空框架结构，平台表面开设了两处矩形减重槽，在保证承载强度的前提下降低整体自重，平台底部均匀布置了多组带轴承的行走滚轮，滚轮卡入环形基座的轨道内，建模时对滚轮的轴承外圈、轮体、连接销轴都做了独立建模，还原滚轮沿轨道回转的运动逻辑，平台边缘设置了环形限位圈，采用暗红色金属材质，模拟实际使用中的防碰撞限位结构。渲染阶段采用蓝天背景的工业展示场景，打光采用侧上方主光源搭配环境补光，清晰呈现各部件的结构轮廓与装配关系，金属材质的反光度、粗糙度参数都经过反复调试，还原铸铁、铸钢、机加工面不同的材质表现。设计思路围绕钢铁生产中钢包回转工位的实际需求展开，整体结构可实现上部承载平台的360度平稳回转，多组滚轮均匀承载上部钢包及平台的重量，保证重载回转过程中的稳定性，十字形平台结构适配钢包的吊装定位需求，镂空设计既减轻自重也便于现场的检修与杂物清理，驱动轴的外置设计方便后续对接减速驱动机构，整体结构紧凑，承载能力强，完全适配冶金车间高温、重载的复杂工况，模型完整还原了设备的装配层级，可用于冶金设备的方案展示、结构教学以及虚拟工况仿真使用。
