煤焦油沥青熔化生产碳纤维工厂装置

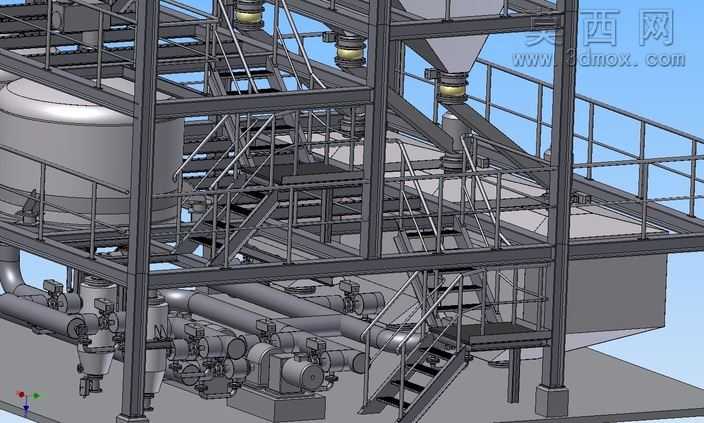

本套三维模型采用SolidWorks软件完成全参数化建模，整体还原煤焦油沥青颗粒熔化并用于碳纤维生产的工厂级生产装置全貌。建模过程中首先搭建多层钢结构操作平台框架，采用标准型钢截面参数绘制立柱、横梁、斜撑与护栏结构，对平台间的斜梯做了踏步防滑、扶手高度符合工业安全规范的细节还原，所有钢结构构件均赋予哑光深灰金属材质，还原工业现场钢架的磨砂质感。装置核心工艺单元部分，对顶部的沥青颗粒储料料斗做了锥斗收口、软连接减震、料位检测接口的结构建模，料斗下方衔接的熔化反应罐体采用不锈钢材质设置，还原罐体的保温层外包、人孔开孔、管道接口、测温测压点位的细节，罐体周边排布的输送管道区分了原料进料、导热油循环、熔体出料、废气收集的不同管路走向，对管道上的阀门、法兰、泵体、过滤器等附属配件均按工业标准件比例建模，还原管路支吊架的固定结构。建模时遵循化工生产装置的布局逻辑，将操作巡检通道、设备检修预留空间、物料流向顺序做了合理排布，渲染阶段采用天光加室内工业照明的光照方案，对金属管道的反光、罐体的哑光不锈钢质感、钢结构的漆面质感做了材质区分，清晰呈现整套装置的层级结构与工艺布局，完整展现从沥青颗粒进料储存、加热熔化、熔体输送到碳纤维生产前序供料的全流程装置结构，模型各部件可单独拆解编辑，能够直观呈现整套生产装置的装配关系与工艺设计思路，还原工业生产装置的真实构造细节。
