适配3/8英寸立铣刀的车间专用刀架装置

　　在日常机修车间的加工实操中，不少一线操作师傅都会遇到硬质合金立铣刀刃口局部崩损、切削端磨损超差的问题，整支报废不仅造成刀具成本的无端浪费，堆积的废旧刀具也会占用工位储物空间。这款刀架装置正是针对这类车间常见痛点设计，核心作用是将磨损后剩余有效切削段的废旧立铣刀重新装夹固定，转换为可用于铝、软铁、铜等软质材料切削加工的小刀头，实现废旧刀具的二次利用，降低车间耗材消耗成本。

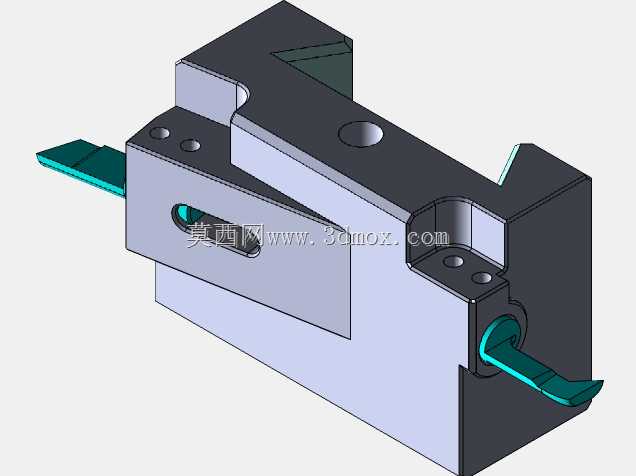

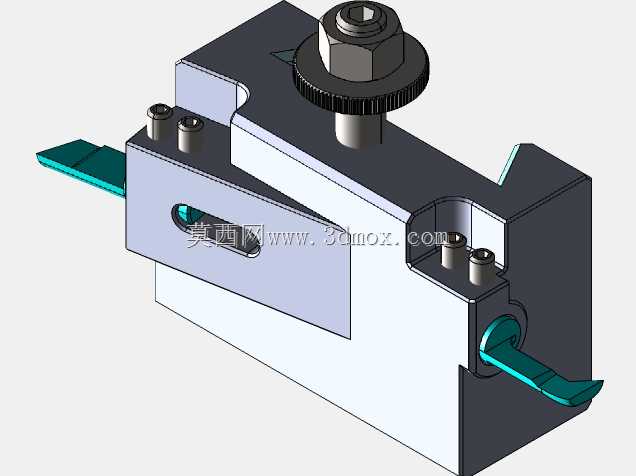

　　从结构设计逻辑来看，这款刀架采用分体式压紧结构，主体为方正的合金钢基座，基座上开设与立铣刀柄部适配的装夹孔位，侧面布置多颗内六角紧定螺钉，通过多点位同步顶紧的方式固定转换后的刀头，避免切削过程中出现刀头晃动、窜动的问题。基座上方设置带锁紧螺母的调节立柱，可根据实际加工需求调整刀头的伸出长度，适配不同切削深度的加工工况，装夹时可针对常用的切削参数调整到固定伸出量，减少每次换刀后的对刀耗时。刀架整体的安装边界与普通车床四方刀架的装夹尺寸适配，可直接固定在普通卧式车床的刀架工位上，不需要额外改造车床的装夹结构，换装过程和装夹普通外圆车刀的操作流程一致，一线师傅不需要额外学习操作方法即可快速上手。

　　实际应用场景覆盖车间日常的软质材料小余量切削作业，比如铝件的端面修平、小尺寸槽口加工、铜件的倒角去毛刺、软铁件的浅槽切削等工况，这类加工对刀具的整体刚性要求不高，利用废旧立铣刀改造成的刀头完全可以满足加工精度要求，不需要动用全新的整支立铣刀，能有效延长刀具的全生命周期使用价值。刀架的装夹孔位专门针对直径3/8英寸的立铣刀柄部做了公差适配，装夹间隙控制在0.02mm以内，保证刀头装夹后的同轴度满足软质材料切削的跳动要求，避免加工后出现表面振纹。

　　从结构细节来看，基座的各个安装面都做了平面磨削处理，安装到车床刀架上时可保证定位面的贴合度，减少装夹误差；侧面的紧定螺钉采用端面带防滑齿的设计，顶紧柄部时可增加接触摩擦力，即使在断续切削的冲击工况下也不会出现刀头移位的问题。上方的调节立柱采用细牙螺纹结构，调整伸出长度时可实现微量进给，方便师傅精准控制刀头的伸出量，兼顾切削刚性和排屑空间。刀架整体的外形尺寸紧凑，安装在四方刀架上不会和相邻工位的刀具产生干涉，也不会影响车床尾座的正常进给行程，日常加工时不需要频繁拆装，可长期固定在刀架工位上作为专用的软材料切削工装使用。

　　在实际使用过程中，师傅只需要将废旧立铣刀磨损的端部切除，保留柄部和剩余的有效切削刃部分，插入刀架的装夹孔内，调整到合适的伸出长度后依次拧紧侧面的紧定螺钉，再锁紧上方的立柱锁紧螺母即可完成装夹，整个换装过程耗时不超过两分钟，和更换一片普通焊接车刀的时间相当，不会占用过多的生产准备时间。针对不同切削刃方向的加工需求，还可以通过转动刀架在四方刀塔上的安装角度，调整刀头的切削方向，实现外圆、端面、内孔不同位置的软材料加工，拓展了废旧刀具的复用场景。这种工装设计没有复杂的传动结构和易损部件，日常只需要定期清理装夹孔内的切屑、在紧定螺钉螺纹处加注少量润滑油即可长期使用，维护成本极低，非常适合中小机修车间、单件小批量加工场景下的降本增效需求。
