车床专用快换多工位加工刀柄工装

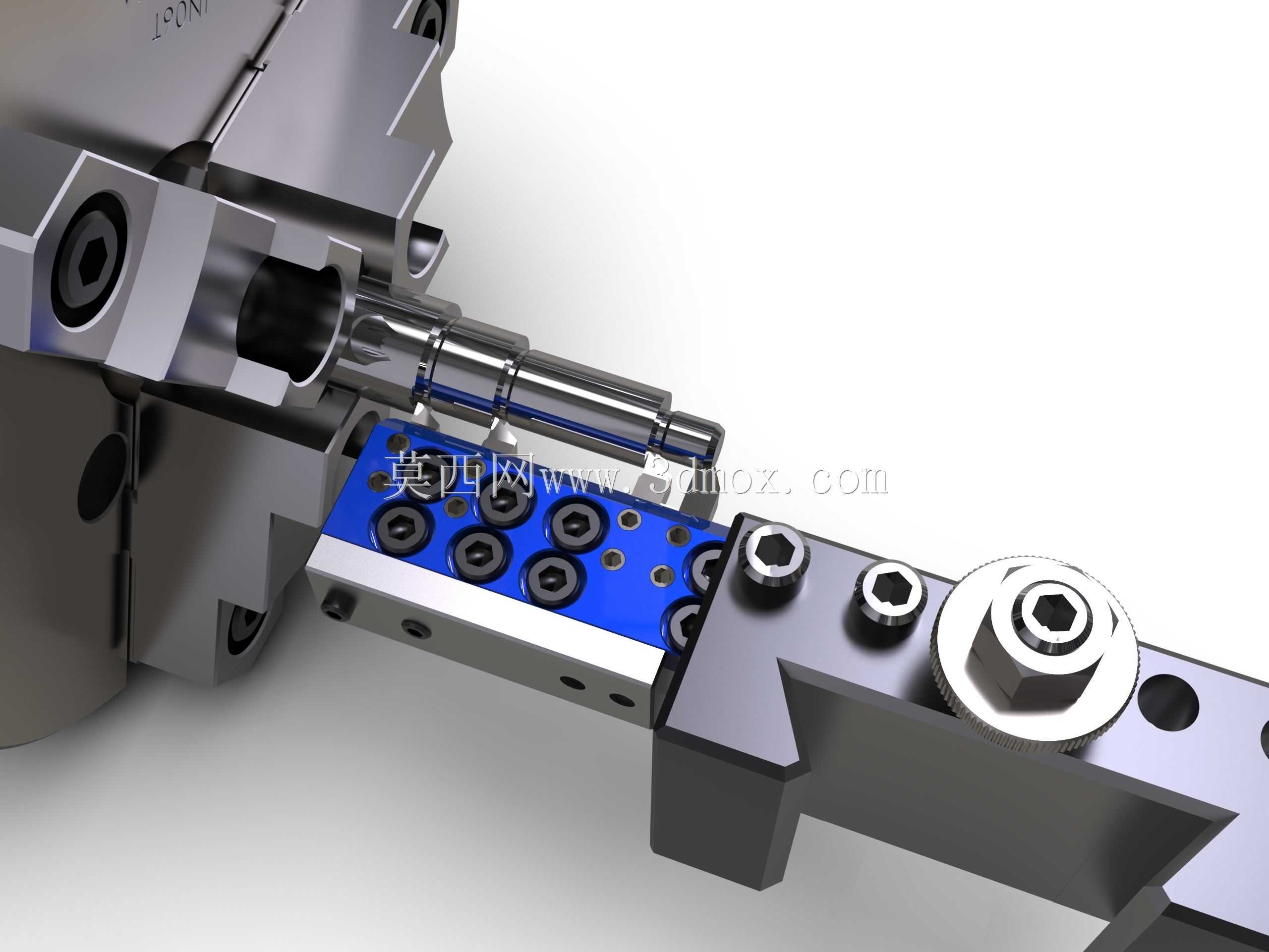

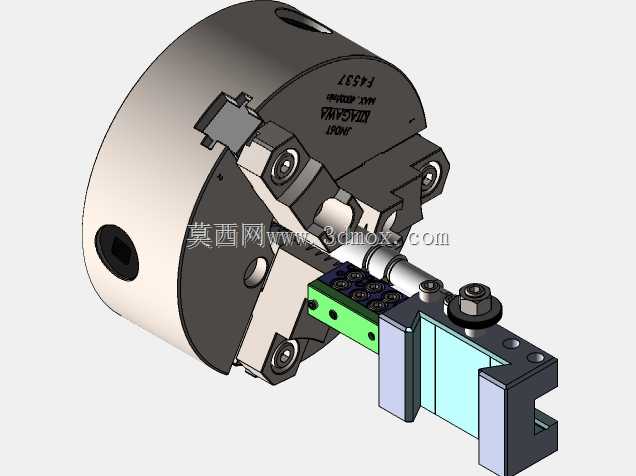

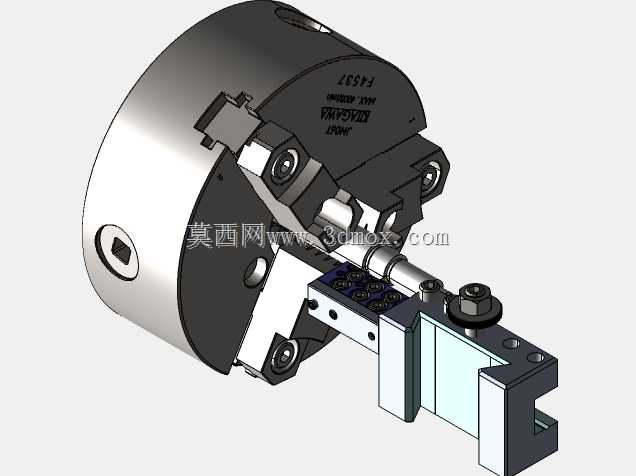

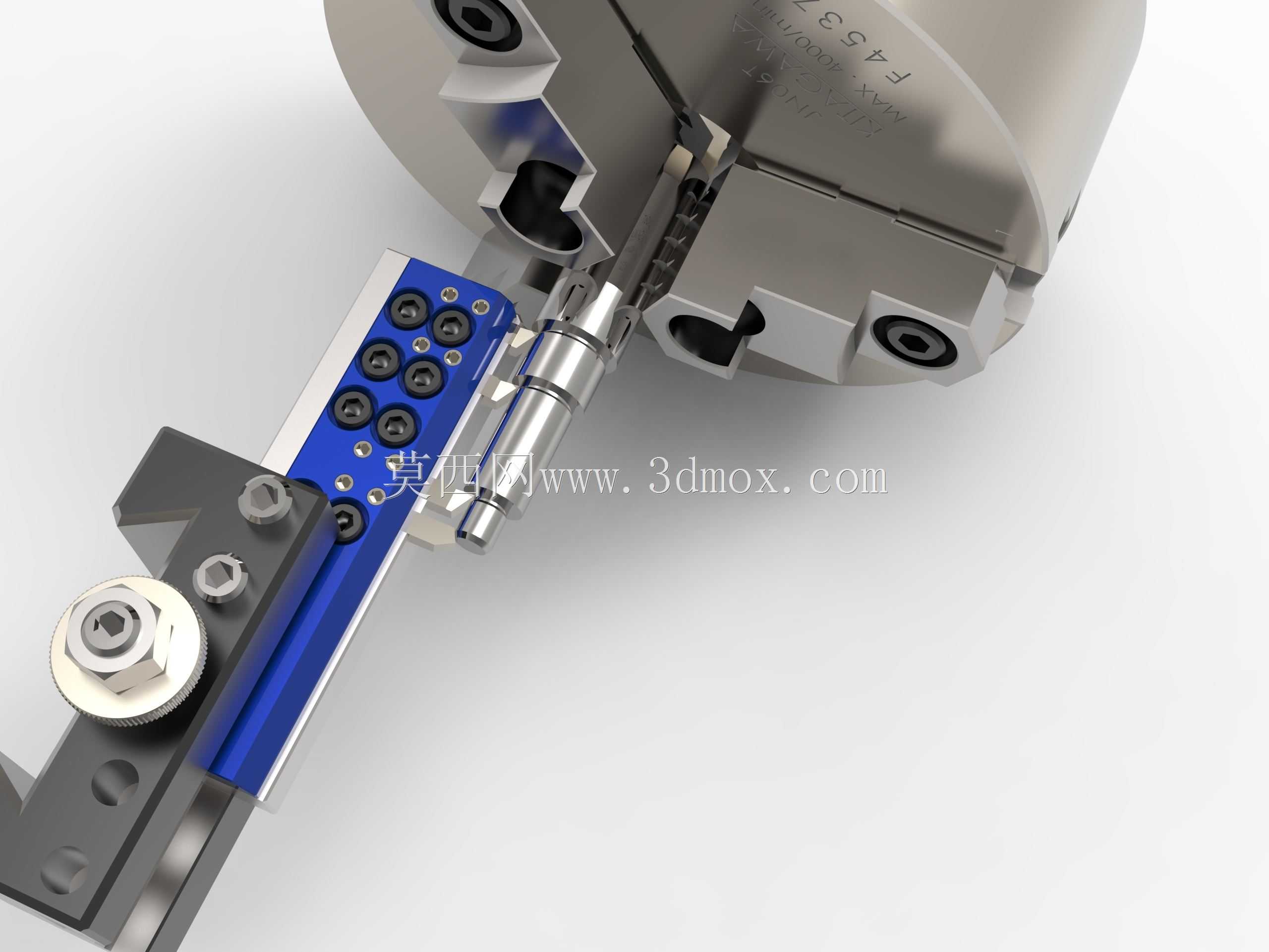

　　在中小批量轴类、盘类零件的车削加工场景里，经常会遇到同批次零件存在多道外圆、台阶、切槽甚至小范围端面加工需求，常规四方刀架单次装夹刀具数量有限，频繁换刀、重新对刀会占用大量有效加工时间，尤其是零件公差带较宽、单批次加工数量从几十件到数百件不等的维修类、试制类加工场景，换刀辅助时间的占比会被进一步放大，这套适配三爪卡盘的快换多工位刀柄工装，正是针对这类加工痛点做的结构优化设计。整套工装直接安装在车床横拖板的标准刀位上，安装边界完全匹配常规卧式车床刀架的装夹尺寸，不需要对机床原有结构做任何改造，底座部分采用和标准车刀刀体一致的矩形截面，装夹时直接压入刀架装夹槽，通过刀架原有压紧螺栓即可完成固定，

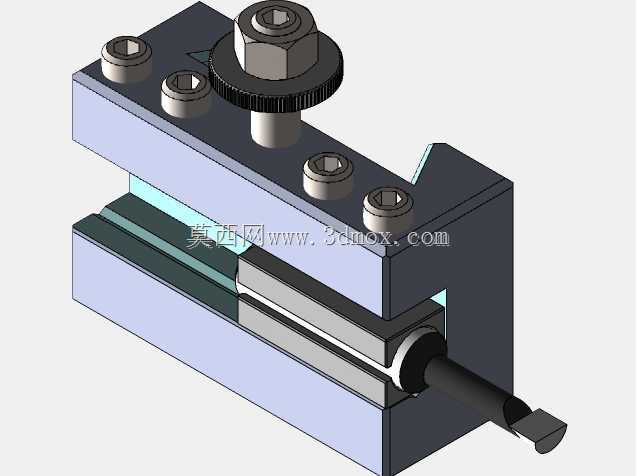

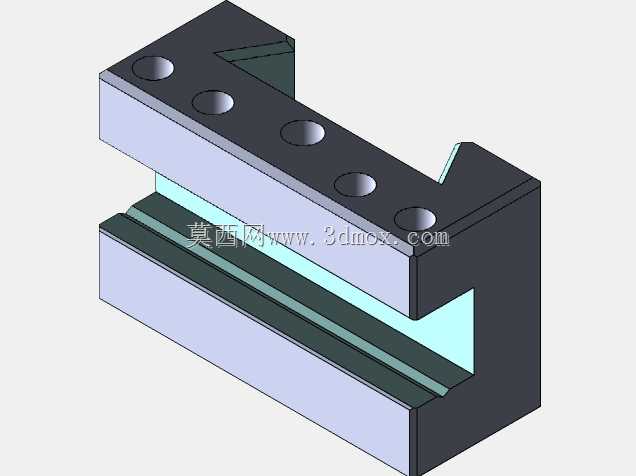

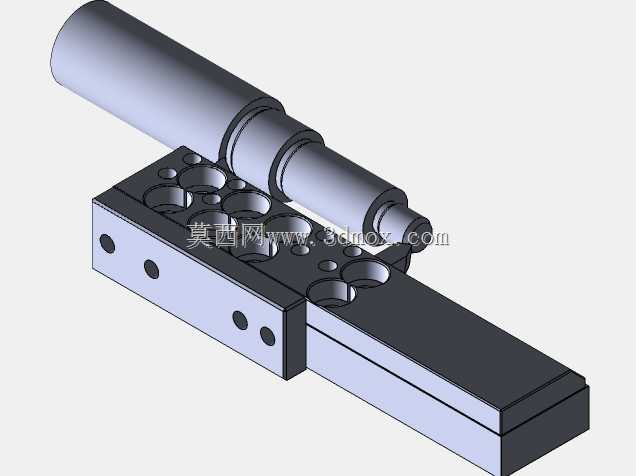

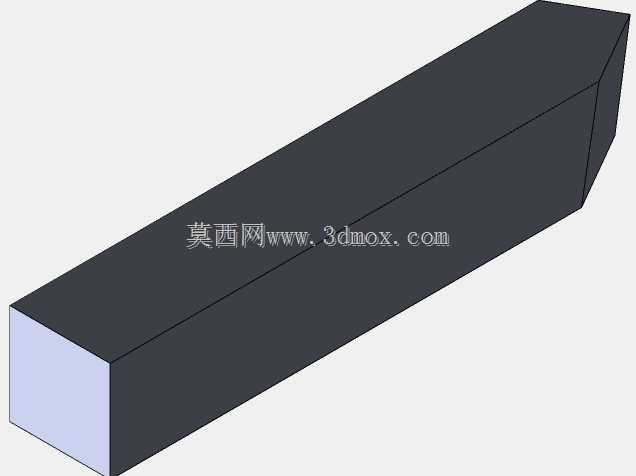

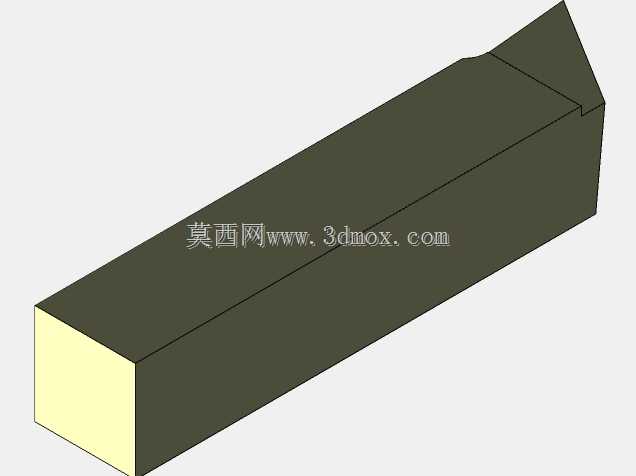

　　安装后刀具的刀尖高度与机床中心高的偏差控制在0.02mm以内，初次安装完成对刀后，后续更换不同加工工位的刀具不需要重新调整中心高，能大幅减少换刀后的对刀耗时。工装的刀位排布采用模块化设计，主体基座上设置了多个标准化的刀具安装位，可同时装夹外圆车刀、切槽刀、端面车刀等不同类型的常用车刀，每个刀位都设置了独立的锁紧结构，采用侧面压紧的方式固定刀具，锁紧力足够承受常规钢件、铸铁件粗车时的切削载荷，不会出现加工过程中刀具移位的问题。在结构设计上，这套工装充分考虑了车削加工的排屑需求，刀位之间预留了足够的排屑间隙，加工过程中产生的带状切屑、崩碎切屑不会在刀位缝隙里堆积，避免切屑刮伤已加工表面或者卡滞刀具调整结构。同时，

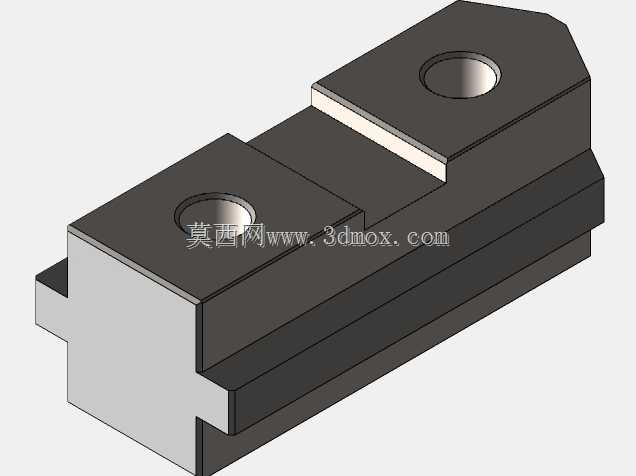

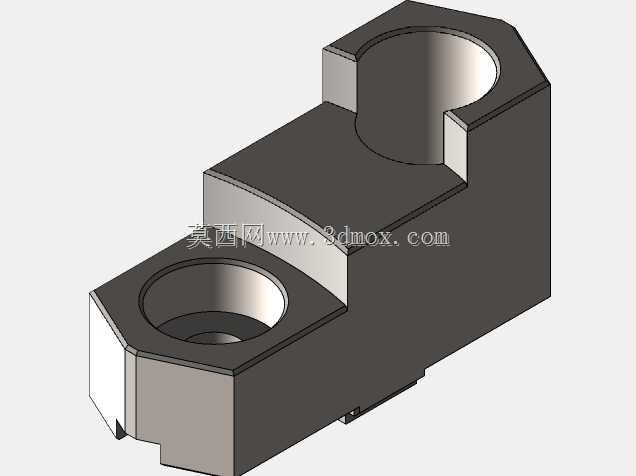

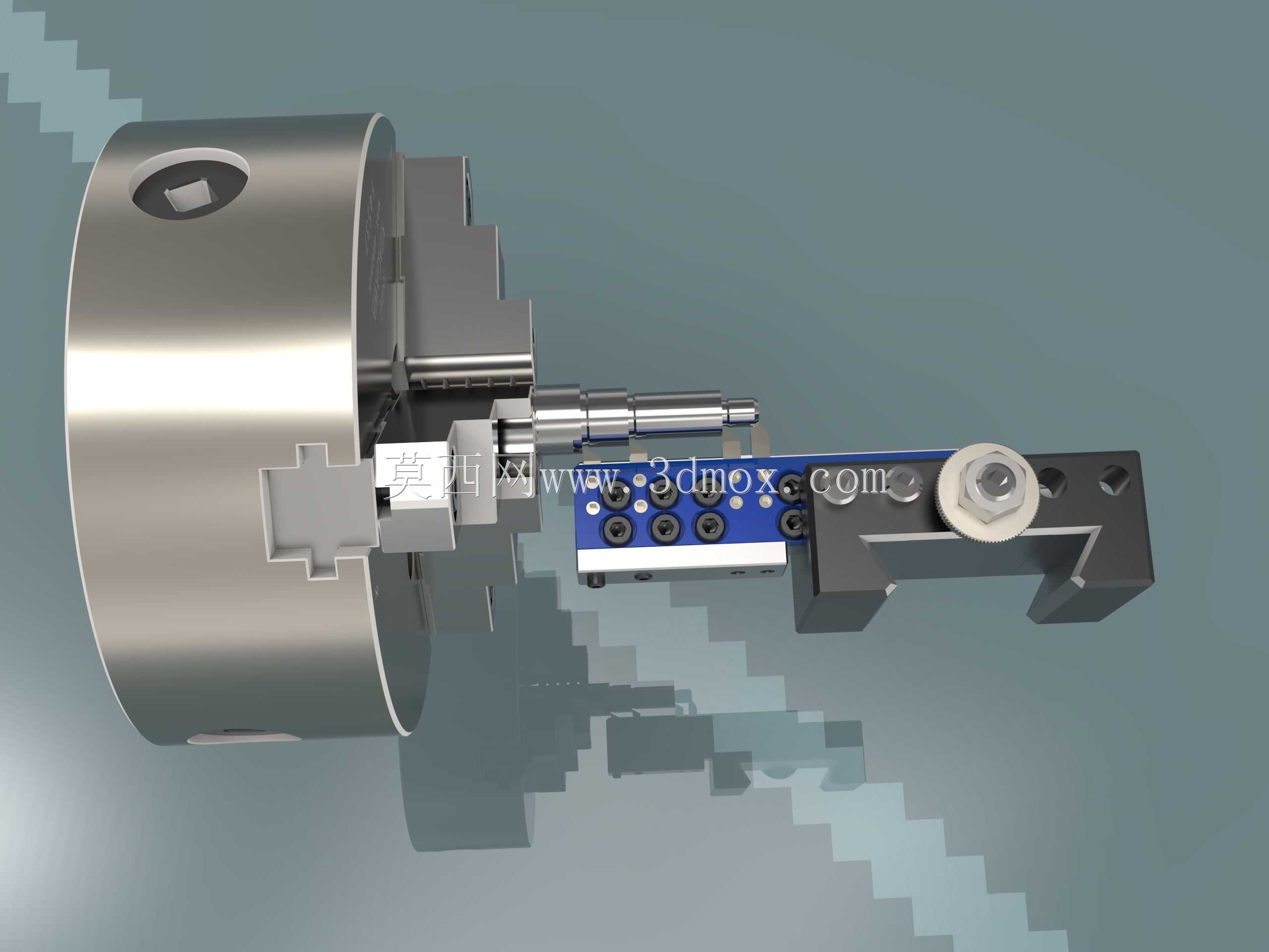

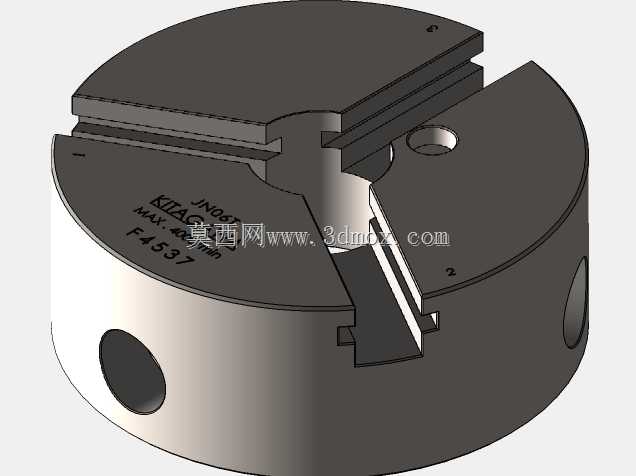

　　工装的伸出长度经过严格核算，在保证足够加工行程的前提下，尽可能缩短刀体悬伸量，提升整个刀架系统的刚性，减少大切深加工时的刀具振颤，改善加工表面的粗糙度。针对维修车间常见的小批量多工序加工场景，这套工装的快换特性还支持提前在工位外预调刀具尺寸，将不同工序需要用到的刀具提前在对刀仪上调整好伸出长度，加工过程中需要切换工序时，只需要松开对应刀位的锁紧件，转动或者切换到预调好的刀位即可直接开始加工，不需要反复停车测量、调整刀具位置，对于公差要求宽松的零件，甚至可以实现一次装夹完成多道工序的连续加工，大幅降低操作者的劳动强度，提升单台设备的加工效率。卡盘配套采用的是楔式动力卡盘结构，卡爪的重复装夹精度足够保证零件装夹后的同轴度要求，

　　配合这套多工位刀柄，在加工长径比不大的轴类零件时，不需要加装尾座顶尖也能完成大部分外圆加工工序，进一步减少了装夹辅助时间。工装的所有受力部件都采用合金结构钢制作，关键配合面经过淬火处理，耐磨性能满足长期频繁换刀的使用需求，日常维护只需要定期清理配合面的切屑和油污，加注少量润滑油即可保证调整机构的顺畅运作，不会因为长期使用出现锁紧失效、定位精度下降的问题。在实际加工验证中，针对单批次数百件的台阶轴类零件，使用这套工装相比传统四方刀架单刀装夹的加工方式，辅助时间占比能降低40%以上，尤其是在工序分散、每道工序切削时间较短的加工场景下，效率提升效果更为明显，非常适合机修车间、非标零件加工车间这类加工零件种类杂、批量小、换刀频繁的生产场景使用。
