车床用水平式对刀校准辅助工装

　　在普通卧式车床的日常加工作业中，刀具安装后的高度校准、中心找正一直是影响加工精度的关键前置环节，不少一线操作师傅会通过试切端面、尾座顶尖对齐等方式完成找正，但这类方式在小批量多品种换刀、高精度轴类零件加工场景下，往往存在效率低、重复定位误差大的问题，这款配套在车床刀架上的水平校准辅助工装，正是针对这类现场痛点设计的实用结构。从实际使用场景来看，该工装直接夹持在车床四方刀架的工位上，不需要额外改造刀架结构，也不会占用过多刀位空间，工装主体采用一体式硬质合金基座搭配嵌入式条形水平泡的结构，基座的夹持面做了高精度磨削处理，与刀架安装面贴合后平面度公差控制在0.01mm以内，避免因安装面间隙导致的水平读数偏差。

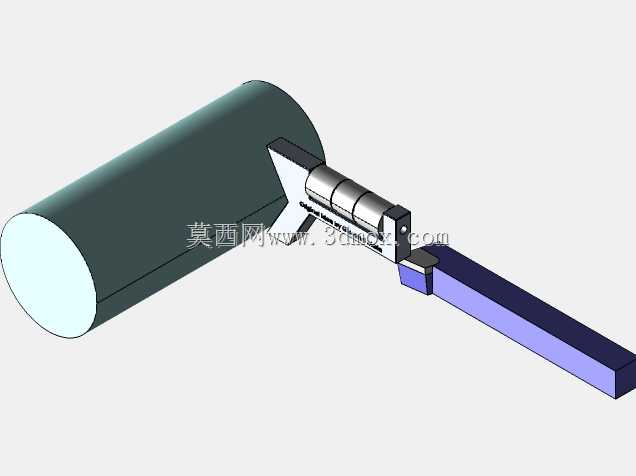

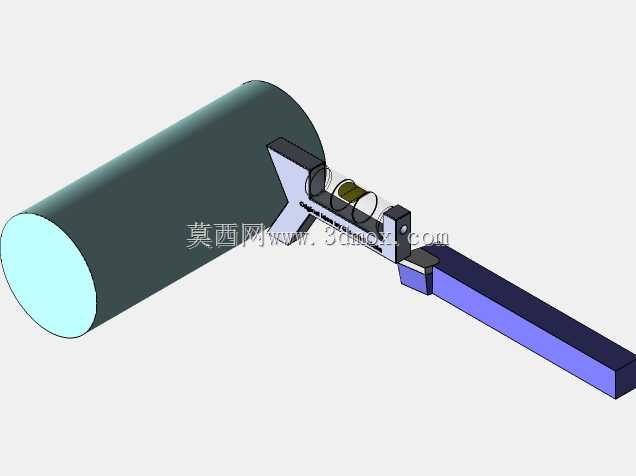

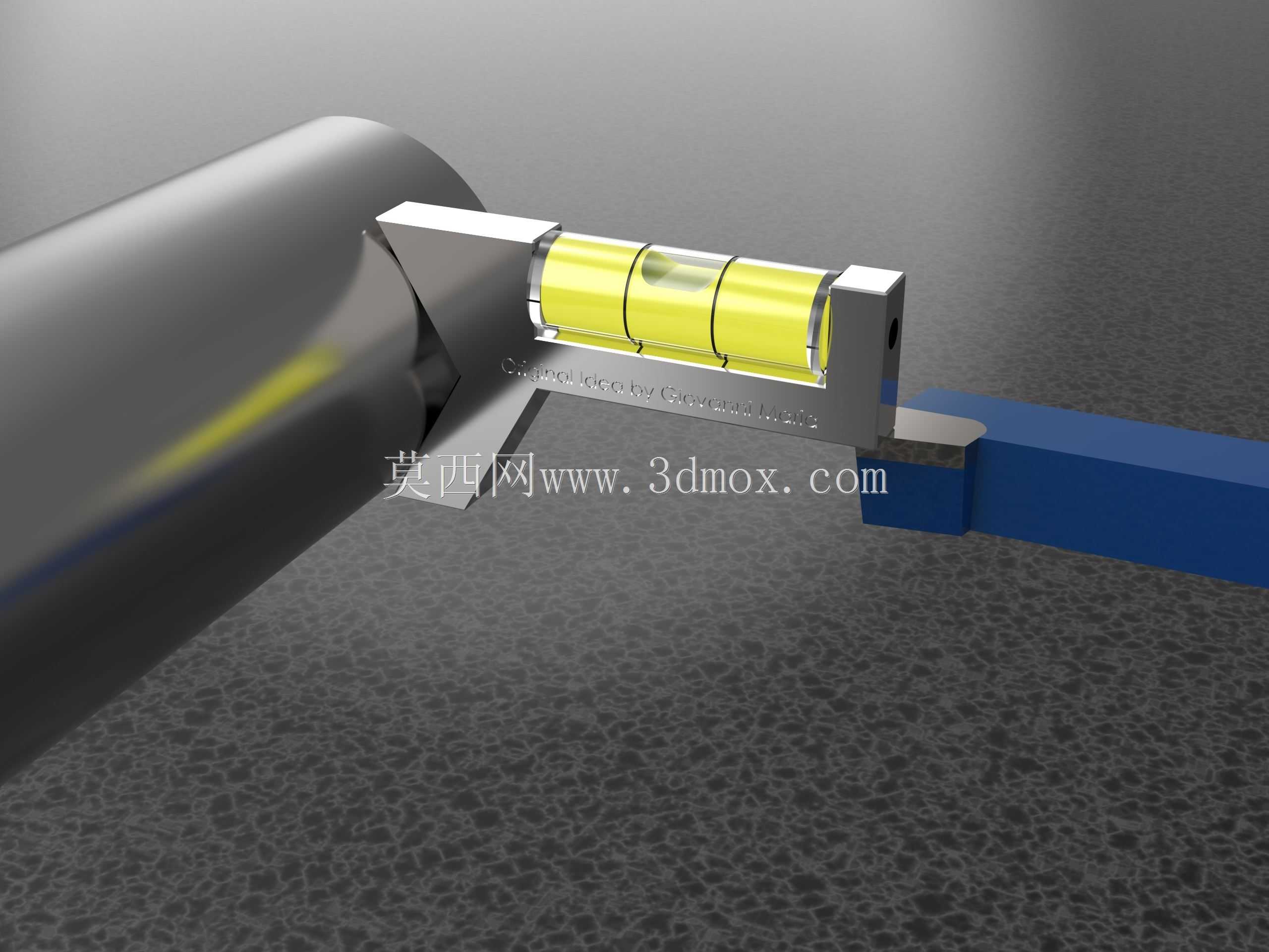

　　工装的前端定位凸台做了与车刀刀尖对齐的基准刻线，当刀架带动工装移动到主轴中心高度位置时，水平泡的气泡居中状态直接对应刀尖与主轴回转中心的等高状态，不需要反复试切测量，尤其在加工细长轴、精密螺纹类零件时，能快速完成不同外圆刀、切断刀、螺纹刀的中心高校准，大幅减少换刀后的调整时间。从设计思路上看，这款工装没有采用复杂的调节结构，而是依靠加工精度保证基准的可靠性，水平泡的安装槽做了密封注胶处理，避免车间内的切削液、铁屑进入损坏水平泡，基座的伸出长度经过反复验证，既不会在移动时与卡盘、尾座发生干涉，又能让操作人员在刀架侧方清晰观察水平泡的状态，不需要俯身贴近主轴区域查看，降低了作业时的安全风险。安装边界方面，

　　工装的夹持部分厚度与标准外圆车刀的刀杆厚度一致，适配市面上绝大多数普通卧式车床的四方刀架装夹尺寸，不需要额外加装垫块，装夹时只需要按照普通车刀的装夹方式拧紧刀架螺栓即可，安装后工装的水平泡轴线与车床Z轴进给方向保持平行，除了校准刀尖中心高之外，还能辅助检查刀架的转动定位精度、小滑板的移动直线度偏差，在设备日常精度点检时也能作为快速检测工具使用。在实际加工场景中，不少车间遇到的锥度误差、端面车削凸台、刀具崩刃等问题，根源都在于刀尖中心高偏差过大，传统的垫片调整方式往往需要反复增减垫片、试切测量，单次换刀调整可能需要数分钟，而使用这款工装后，只需要将工装装夹到刀位，移动刀架到主轴附近，调整刀杆高度直到水平泡居中，即可完成中心高定位，

　　整个过程不超过30秒，且重复定位精度能稳定控制在0.02mm以内，完全满足普通车削加工的精度要求。工装的外露金属部分做了发黑防锈处理，适应车间内多油、多切削液的作业环境，水平泡的刻度分辨率为0.02mm/m，足够识别车刀安装时的微小高度偏差，基座的边角做了倒角处理，避免装夹时划伤操作人员手部，也不会与周边的刀架部件发生磕碰。值得注意的是，这款工装的使用前提是车床本身已经完成调平，主轴回转中心与床身导轨的平行度符合设备精度要求，在此基础上，工装的基准才能准确传递到刀具安装环节，对于长期使用、导轨磨损较大的车床，也可以借助该工装快速排查刀架与主轴的相对位置偏差，为设备精度维修提供直观的参考依据。
